Твердосмазочные покрытия помогают снизить трение в зацеплении и повысить КПД редуктора, если потери связаны с граничным или смешанным трением. Особенно перспективны такие решения для червячных передач, пусков при низкой температуре и узлов, где обычная жидкая смазка не обеспечивает нужного режима или нежелательна. Результат зависит от конструкции передачи, нагрузки, скорости, материалов и качества подготовки поверхности.
Статья полезна инженерам, техническим специалистам и закупщикам, которые выбирают антифрикционные покрытия для редуктора или оценивают возможность их применения вместе с маслом. Разберем, как покрытие снижает потери, какие параметры учитывать при подборе и какие испытания запросить у поставщика, чтобы оценивать не рекламное обещание, а результат для конкретного узла.
Как твердосмазочные покрытия снижают трение в редукторе
В зацеплении зубчатой передачи часть энергии теряется на трение.
Покрытие формирует на поверхности защитную пленку, которая снижает трение между контактирующими деталями. В результате уменьшается тепловыделение в зацеплении, а риск износа может снижаться. Поэтому твердосмазочные покрытия рассматривают как способ уменьшить трибологическую долю потерь, а не как средство устранения всех потерь редуктора.
В публикациях по зубчатым передачам для твердых смазочных покрытий приводят коэффициент трения около 0,03 и ниже. Это ориентир из материалов по теме, а не гарантированное значение для любой пары трения. Фактический результат зависит от типа передачи, нагрузки, скорости, материалов и условий смазывания. Показатель следует оценивать по методике испытаний и для материалов, близких к тем, что используются в редукторе.
Для червячных передач снижение трения особенно актуально: в такой паре значительна доля скольжения и связанных с ним тепловых потерь. Исследование по червячным редукторам показало, что комбинированное применение жидкой смазки и антифрикционного твердосмазочного покрытия может повысить КПД до 75-80%. Эта цифра описывает результат конкретной схемы, а не универсальный норматив для всех маломощных редукторов.
При оценке эффекта важно не смешивать разные показатели. Низкий коэффициент трения сам по себе не подтверждает рост КПД на такую же величину: на результат влияют и другие потери в узле. Для технического сравнения фиксируют условия испытаний и сопоставляют работу передачи до и после нанесения покрытия.
Антифрикционное твердосмазочное покрытие для редуктора: где оно уместно
Антифрикционное твердосмазочное покрытие стоит рассматривать прежде всего для зон граничного и смешанного трения.
В таких режимах защитная пленка может снижать трение и износ, особенно если контакт испытывает высокие давления или узел часто проходит пуск и остановку. Выбор покрытия при этом определяют не только по типу редуктора, но и по фактическому режиму работы.
Для червячных передач покрытие может быть частью решения по снижению потерь на скольжение. В опубликованном исследовании комбинированная схема с жидкой смазкой показала возможность достичь КПД до 75-80%. Для других передач и условий такой показатель автоматически переносить нельзя: результат нужно подтверждать для конкретной конструкции и режима.
При эксплуатации на холодном пуске контакт может работать в условиях, отличающихся от установившегося режима. Поэтому оценивают, как покрытие взаимодействует с жидкой смазкой и сохраняет ли свойства в рабочем температурном диапазоне. Если узел контактирует с водой или другими жидкостями, отдельно проверяют стойкость покрытия и его сцепление с основой после такого воздействия.

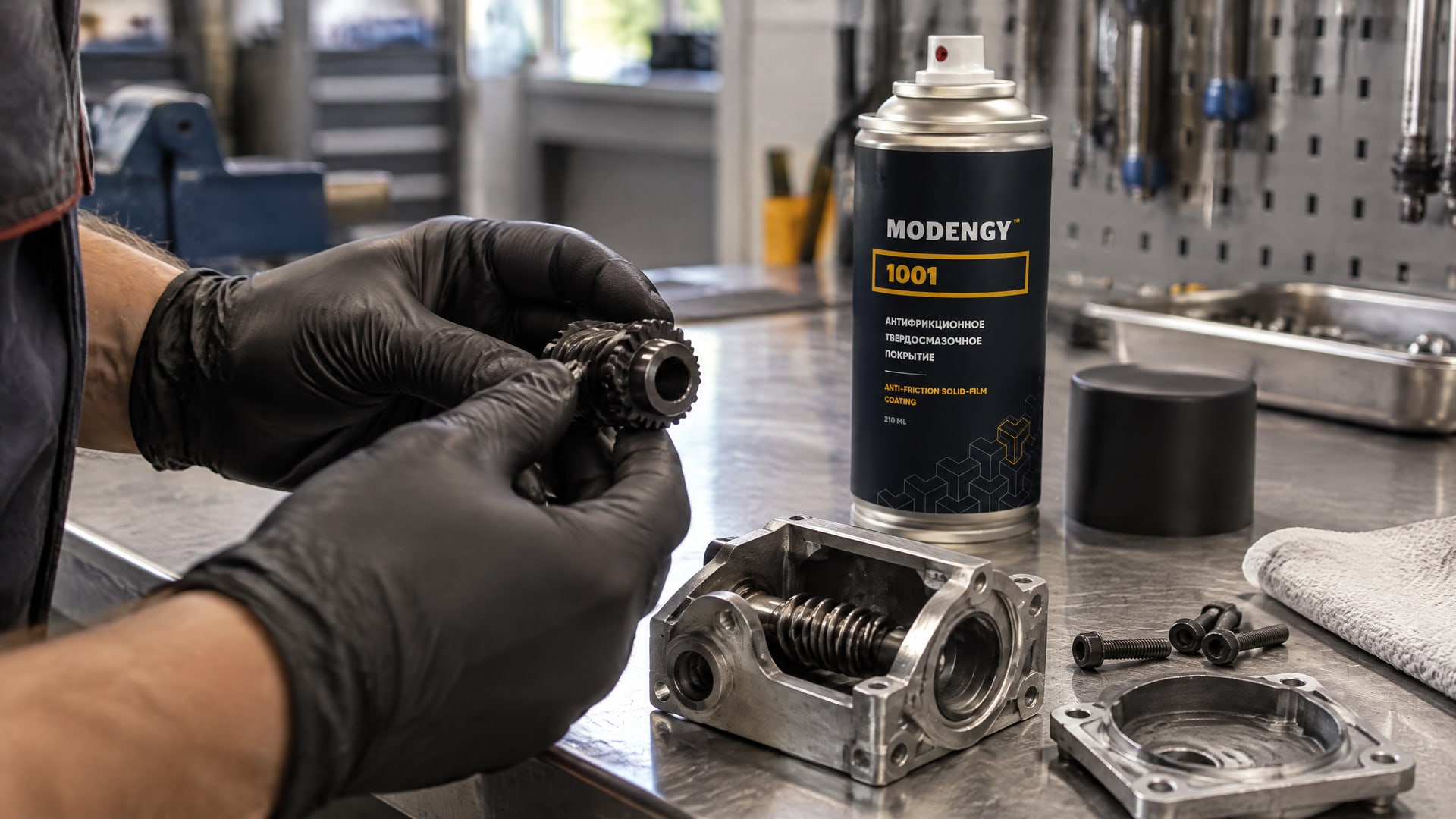

Когда холодный пуск, высокая доля скольжения или нестабильный режим смазывания ускоряют износ, важно не ограничиваться выбором масла. В таких задачах рассматривают покрытие, которое работает непосредственно на поверхности трения. Для маломощных, в том числе червячных, редукторов MODENGY 1001 применяют как антифрикционное твердосмазочное покрытие для снижения трения и износа; его рабочий температурный диапазон описывается как широкий, без универсального числового значения для всех условий эксплуатации.
Как выбрать твердосмазочное покрытие для деталей редуктора
Подбор начинают с определения режима, в котором работает контакт: граничное или смешанное трение, наличие скольжения, характер нагрузки и частота пусков.
Затем сопоставляют материалы основы и контртела, а также условия среды. Одно и то же покрытие не следует автоматически назначать для разных передач: тяжелонагруженные и высокоскоростные узлы предъявляют иные требования, чем маломощная червячная пара.
При сравнении вариантов учитывают несколько параметров:
- коэффициент трения в условиях испытаний, близких к реальной эксплуатации;
- несущую способность и стойкость к износу;
- адгезию к материалу детали;
- совместимость с жидкой смазкой;
- стойкость к рабочей среде;
- температурный диапазон, указанный в документации на конкретное покрытие.
Низкий коэффициент трения не компенсирует слабую адгезию. Если пленка плохо сцепляется с основой, она может деградировать в процессе работы, и ожидаемый эффект не сохранится. Поэтому запросите у поставщика результаты испытаний на адгезию, трение и износ, а также сведения о методике и условиях проведения испытаний.
Для закрытых промышленных передач требования к базовой системе смазки сверяют с ГОСТ ISO 12925-1-2013. Этот стандарт относится к смазочным материалам для закрытых промышленных передач, но не охватывает автомобильные коробки передач и открытые промышленные редукторы. Требования к маслу и характеристики покрытия нужно оценивать раздельно: одно не заменяет другое.
Подготовка поверхности и нанесение покрытия
Ресурс покрытия зависит не только от его состава, но и от подготовки детали.
На адгезию влияют чистота поверхности, ее шероховатость, активирование и совместимость покрытия с основным металлом. Если эти условия не учесть, даже подходящий по назначению материал может не обеспечить ожидаемую стойкость.
До нанесения следует определить материал основы и контртела, а затем сверить требования к подготовке поверхности с технической документацией на покрытие. Универсальный порядок обработки нельзя назначить без этих данных: способы подготовки и требования к поверхности зависят от материала детали и характеристик конкретного состава. Важна также воспроизводимость подготовки, особенно если детали выпускают или восстанавливают серийно.
Термин «запекаемое покрытие» не означает, что любой состав требует одного и того же режима обработки. Температуру и порядок отверждения берут из документации конкретного материала, а не переносят с другого покрытия. Если параметры нанесения и отверждения не подтверждены, их нужно уточнить у поставщика до запуска работ.
Когда покрытие может контактировать с водой или другими жидкостями, одной оценки трения недостаточно. Для проверки адгезии сухих твердых смазочных пленок после воздействия воды и других жидкостей применяют ASTM D2510. Этот метод помогает оценить поведение пленки в заданных условиях, но не заменяет испытания на трение и износ в рабочем узле.
Совместное применение покрытия и масла
Твердосмазочное покрытие не всегда заменяет масло.
В промышленных решениях его часто применяют вместе с жидкой смазкой: покрытие снижает потери на трение в контакте, а масло поддерживает режим смазывания передачи. Такой подход описан в исследованиях червячных редукторов, где сочетание покрытия и жидкой смазки позволило получить КПД до 75-80%.
Перед изменением схемы смазывания следует выяснить, какую задачу должно решить покрытие. Если цель - уменьшить трение, улучшить работу при холодном пуске или снизить тепловыделение, оценивать нужно совместное поведение покрытия и масла. Сам факт наличия покрытия не подтверждает возможность сократить подачу масла или отказаться от него.
Для закрытых промышленных передач систему смазки сверяют с ГОСТ ISO 12925-1-2013. Это помогает не подменять требования к маслу характеристиками покрытия. Стандарт относится к закрытым промышленным передачам; для автомобильных коробок передач и открытых промышленных редукторов его область применения не распространяется.
При проверке эффективности важна методика сравнения. В отдельных промышленных схемах сообщалось о повышении эффективности более чем на 25%, однако этот показатель относится к конкретному применению и не является универсальной оценкой для любого редуктора. Сопоставлять результаты корректно только при известных условиях испытаний, типе передачи и режиме смазывания.
Как оценить результат и избежать ошибок при выборе
Распространенная ошибка - ожидать, что любое антифрикционное покрытие автоматически повысит КПД редуктора.
Эффект определяется типом передачи, нагрузкой, скоростью, материалами контактирующих деталей и наличием жидкой смазки. Поэтому до внедрения нужно сформулировать измеримую задачу: снизить трение, уменьшить износ или тепловыделение, улучшить работу при пуске.
Вторая ошибка - выбирать покрытие только по заявленному коэффициенту трения. Показатель около 0,03 и ниже встречается в публикациях по твердым смазочным покрытиям, однако его нельзя считать результатом для любой детали и любой схемы. Снабженцу стоит запросить условия, при которых получено значение, и данные по адгезии, несущей способности и износу.
Третья ошибка - считать покрытие полной заменой масла. Комбинированная схема показала результат до 75-80% КПД в исследовании червячных передач, но это не доказывает, что жидкая смазка не нужна другим редукторам. Совместимость покрытия с маслом и конкретный режим работы следует подтверждать отдельно.
Для технической оценки и закупки полезно запросить:
- данные по адгезии, трению и износу с описанием методики испытаний;
- сведения о совместимости с материалом детали, контртелом и жидкой смазкой;
- условия подготовки поверхности и нанесения;
- подтверждение стойкости к рабочей среде, если возможен контакт с водой или другими жидкостями;
- результаты проверки на узле или образцах, соответствующих условиям эксплуатации.
Часто задаваемые вопросы
Как антифрикционное твердосмазочное покрытие повышает КПД редуктора?
Покрытие снижает трение в контакте и тем самым уменьшает долю потерь, связанных с зацеплением. Эффект зависит от типа передачи, материалов, нагрузки, скорости и смазывания. В исследовании червячных редукторов комбинированная схема с маслом показала возможность повысить КПД до 75-80%, но это не универсальное значение.
Подходит ли твердосмазочное покрытие для редуктора, который уже работает в масле?
Да, покрытие может применяться вместе с жидкой смазкой. Такой подход используют, когда нужно снизить трение и потери в зацеплении, сохранив смазывающую функцию масла. До внедрения проверяют совместимость покрытия с маслом и оценивают работу пары трения в условиях, близких к эксплуатации.
Что важнее при выборе покрытия: коэффициент трения или адгезия?
Нужны оба показателя. Низкий коэффициент трения говорит о потенциале снизить потери, но без достаточной адгезии пленка может деградировать и не сохранить свойства. Поэтому при выборе сопоставляют данные по трению, адгезии и износу, обращая внимание на методику и условия испытаний.
Как проверить адгезию твердосмазочного покрытия после контакта с жидкостью?
Для оценки адгезии сухих твердых смазочных пленок после воздействия воды и других жидкостей применяют ASTM D2510. Результат следует рассматривать вместе с испытаниями на трение и износ. Если рабочая среда отличается от условий стандартного метода, дополнительно проверяют покрытие в условиях, близких к эксплуатации.
Заключение
Твердосмазочные покрытия помогают снизить трение и повысить КПД редуктора, прежде всего в режимах граничного и смешанного трения, а также в передачах с высокой долей скольжения. Наиболее заметный потенциал описан для червячных редукторов, но заявленные значения, включая 75-80% КПД, нельзя переносить на любой узел без проверки.
Следующий шаг для инженера - определить режим работы и материалы пары трения, затем запросить данные по адгезии, трению, износу и совместимости с маслом. До внедрения проверьте подготовку поверхности и оцените покрытие на образцах или узле, близком к реальным условиям эксплуатации.
