Низкий пусковой момент в системе управления нельзя устранить только нанесением покрытия: сначала нужно оценить передаточное число, число заходов червяка, качество обработки и режим нагрузки. Эти параметры влияют на КПД червячного редуктора и потери на скольжение. Антифрикционное покрытие может стать частью решения, если его свойства и нанесение соответствуют задаче, а толщину контролируют измерениями.
Статья полезна инженерам, техническим специалистам и снабженцам, которые подбирают или модернизируют червячный привод. Разберем, как соотносятся КПД, пусковой момент и геометрия передачи, зачем учитывать приработку и тепловыделение, а также какие допуски важны при нанесении антифрикционного покрытия.
КПД червячного редуктора: от чего зависит результат
КПД червячного редуктора показывает, какая часть подведенной мощности передается на выходной вал, а какая теряется, в частности, при скольжении в зацеплении.
В справочных материалах для червячных редукторов приводится широкий диапазон: 45-85%, а в более детализированных таблицах - 45-92%. Эти значения нельзя воспринимать как универсальные для любого привода: на результат влияют передаточное число, угол подъема червяка и качество обработки.
Для одноступенчатого редуктора в одном из примеров при передаточном числе 8 указан КПД 0,88-0,96, а при числе 40 - 0,65-0,81. Другой набор ориентиров показывает для диапазона i=8-16 КПД 0,85-0,93, а при i=20-63 - 0,70-0,85. Табличные значения различаются, поскольку условия и параметры расчета могут отличаться. Их используют для предварительного сравнения, а не вместо данных конкретного редуктора.
КПД червячного редуктора: таблица ориентиров
| Передаточное число или параметр | Ориентир по КПД |
|---|---|
| i=8, одноступенчатый редуктор | 0,88-0,96 |
| i=40, одноступенчатый редуктор | 0,65-0,81 |
| i=8-16 | 0,85-0,93 |
| i=20-63 | 0,70-0,85 |
| i<10 | 80-90% |
| i=10-30 | 70-80% |
| i>30 | 50-70% |
Таблица объединяет ориентиры из разных материалов. Это не единая расчетная зависимость: при подборе нужно учитывать конструкцию конкретного редуктора и паспортные данные. Даже в пределах одного диапазона передаточных чисел значение может меняться из-за межосевого расстояния и качества обработки.
Высокое передаточное число часто выбирают ради компактности и требуемого снижения скорости, но его влияние на потери следует проверить заранее. Если для системы управления важен низкий пусковой момент, инженеру нужно сопоставить требуемое передаточное число с допустимыми потерями и нагрузкой. Одной оценки по габаритам недостаточно.
Низкий пусковой момент редуктора: роль числа заходов и передаточного числа
Низкий пусковой момент редуктора не стоит рассматривать отдельно от его КПД.
Если значительная часть мощности уходит на потери в зацеплении, для запуска и работы привода требуется учитывать фактические условия, а не только номинальные данные. Для червячной передачи особенно важны передаточное число и число заходов червяка: оба параметра связаны с эффективностью передачи.
Ориентиры по числу заходов показывают заметную разницу. Для червяка с 1 заходом указан КПД 0,50-0,70 и склонность к самоторможению. Для 2 заходов приводится диапазон 0,75-0,85, а для 4 заходов - 0,82-0,92. Это основание сравнить варианты конструкции, если системе управления требуется передача движения с меньшими потерями.
Однако выбор числа заходов не сводится к максимизации КПД. Однозаходная передача связана с самоторможением, а увеличение числа заходов может изменить это свойство. Поэтому инженеру важно определить, требуется ли удержание механизма без дополнительного тормозного устройства. Компромисс между эффективностью и самоторможением нужно оценить до выбора редуктора.
Что проверить при подборе
- Передаточное число и ожидаемый КПД именно при выбранной конфигурации.
- Число заходов червяка и требования к самоторможению.
- Нагрузку и режим работы системы управления.
- Качество обработки сопряженных деталей.
- Тепловой режим при выбранном КПД.
Сравнивать решения корректно при сопоставимых параметрах. Например, значения для i<10 и i>30 относятся к разным диапазонам и не описывают один и тот же режим: в одном справочном ориентире для них приведены соответственно 80-90% и 50-70%. Если выбранный редуктор работает на высоком передаточном числе, снижение трения становится лишь одной частью задачи. Нужно также проверить, не ограничивают ли запуск потери, связанные с конструкцией передачи и условиями нагрузки.
Приработка и тепловыделение: почему паспортного КПД недостаточно
Паспортный или расчетный КПД не всегда отражает работу нового редуктора с первых часов эксплуатации.
ГОСТ 31592-2012 указывает, что в период приработки под нагрузкой, в течение первых 200-250 часов, КПД червячных и глобоидных редукторов может составлять 0,9 от указанных значений. Следовательно, при оценке запуска важно учитывать состояние передачи и этап эксплуатации.
Например, если для конкретного режима указано значение КПД, в период приработки фактический ориентир может быть ниже в 0,9 раза. Это не дает основания пересчитывать все режимы по одной формуле без проверки данных конкретного редуктора, но показывает, почему испытание сразу после монтажа может отличаться от работы после приработки. При планировании системы управления этот период стоит учитывать отдельно.
Потери в червячном зацеплении связаны со скольжением и сопровождаются тепловыделением. Поэтому нагрев при штатной нагрузке сам по себе не доказывает неисправность, но требует сопоставления с расчетным режимом и характеристиками привода. Чем ниже КПД, тем больше мощности не передается на выходной вал и переходит в потери.
Для инженерной оценки нужно связать три показателя: нагрузку, эффективность передачи и тепловой режим. Если редуктор подбирают только по крутящему моменту, но не проверяют нагрев, возможна ошибочная оценка его работы. Аналогично, попытка снизить трение покрытием не отменяет проверки передаточного числа и режима эксплуатации.
Перед вводом в работу полезно разделить наблюдения по этапам: начальный пуск, период приработки и установившийся режим. Сопоставляйте параметры при одинаковой нагрузке и учитывайте, что ориентир 200-250 часов относится к периоду приработки, указанному в ГОСТ 31592-2012. Такой подход помогает отличить ожидаемое изменение характеристик от проблемы, требующей дополнительной диагностики.
Снижение трения редуктора с помощью антифрикционного покрытия
Снижение трения редуктора начинается с оценки самой передачи: покрытия не компенсируют неподходящее передаточное число, неверный выбор числа заходов или недостаточное качество обработки.

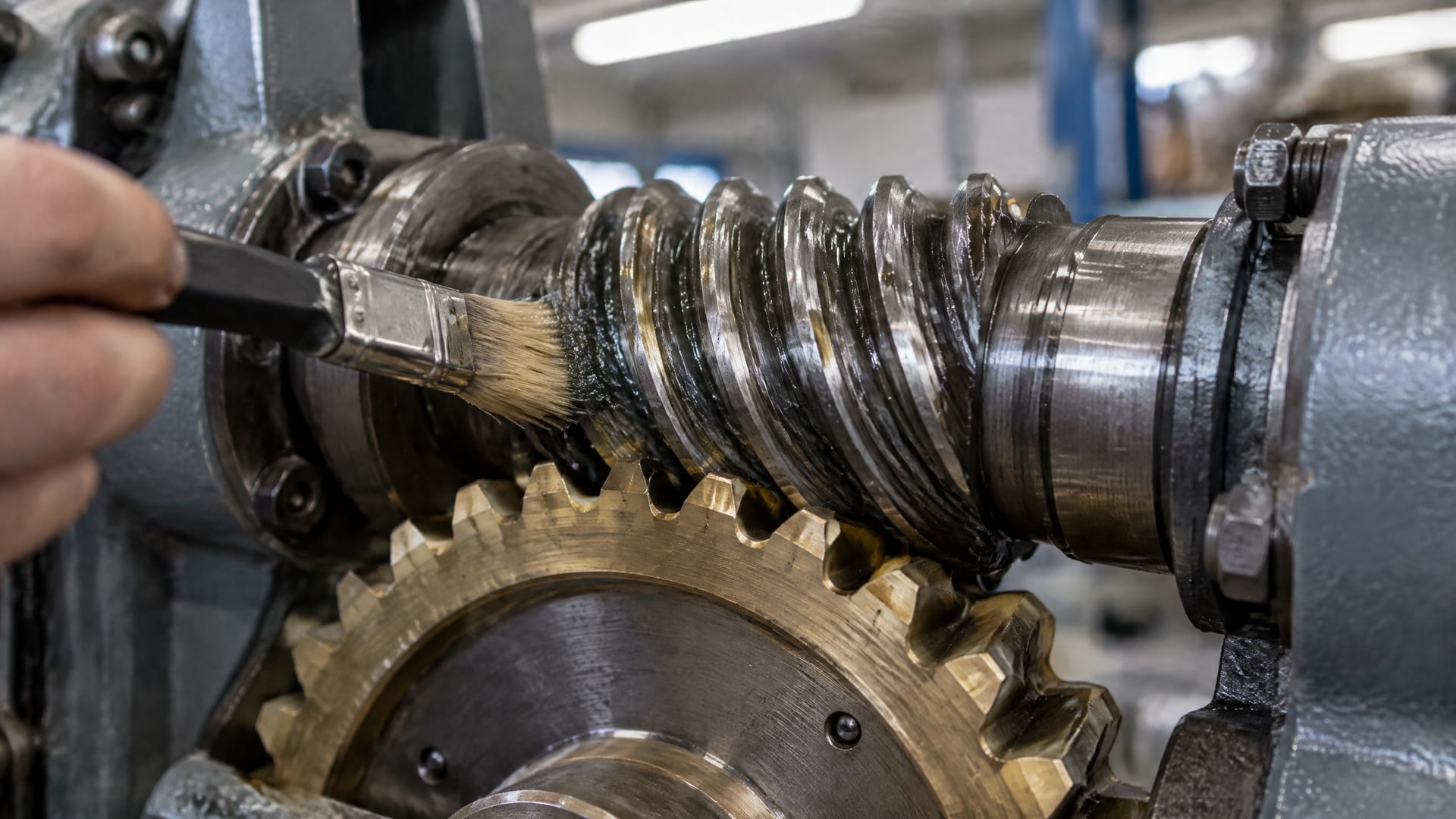

Если конструкция и режим выбраны корректно, антифрикционное покрытие можно рассматривать как один из инструментов воздействия на трение в контакте. При этом результат зависит не только от материала, но и от подготовки поверхности, толщины и соблюдения технологии нанесения.
В червячном зацеплении потери на скольжение связаны с тепловыделением. Поэтому при низком пусковом моменте важно выяснить, какую часть проблемы может решить снижение трения, а какая связана с параметрами передачи и нагрузкой. Покрытие не следует считать заменой расчета КПД или проверке теплового режима.

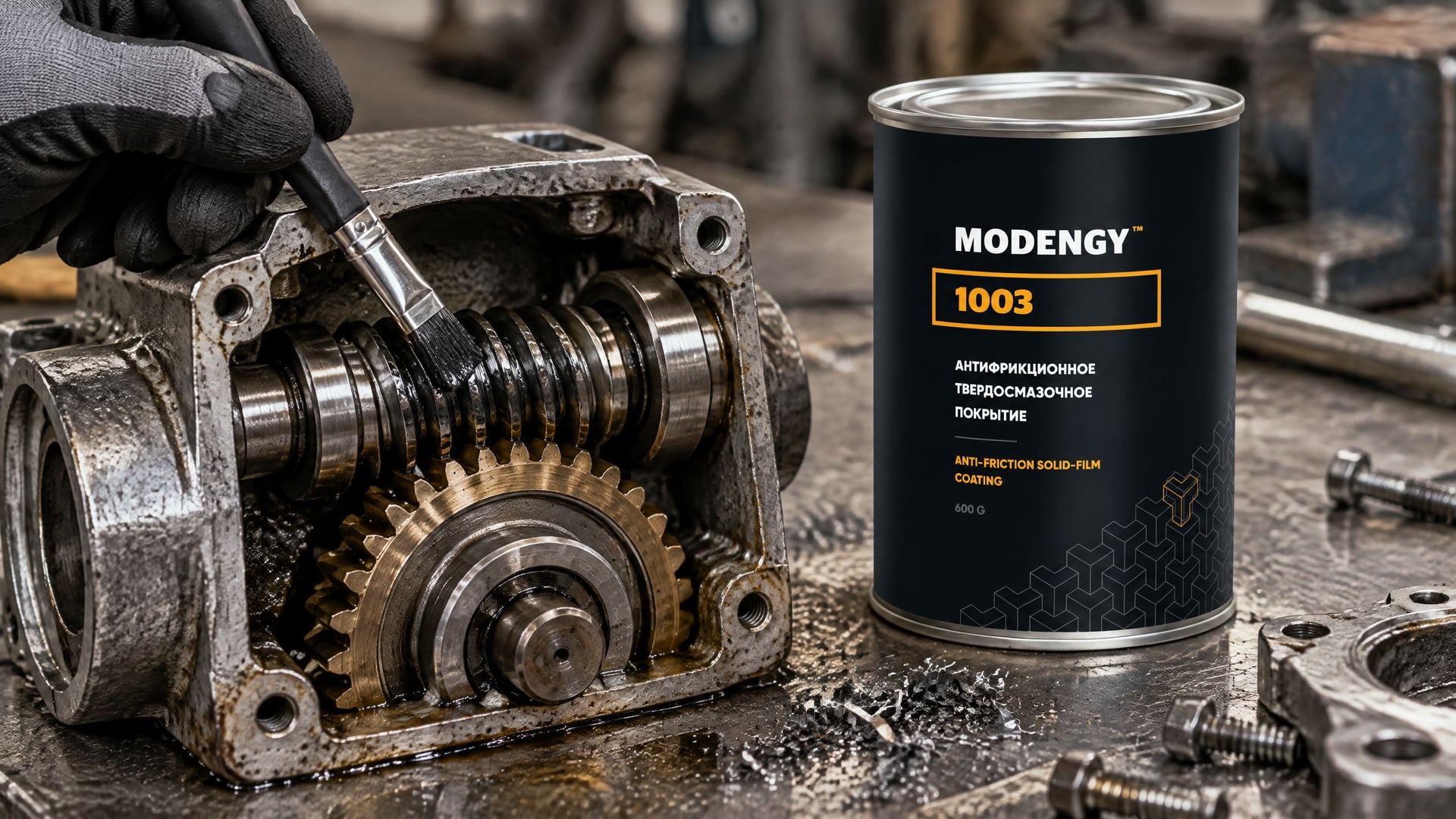

Когда требуется снизить трение на деталях червячного редуктора, в качестве технологического варианта применяют MODENGY 1003 - антифрикционное твердосмазочное покрытие, полимеризующееся при комнатной температуре и обеспечивающее низкий коэффициент трения. Его рассматривают в рамках решения задачи по конкретной паре трения, а не как универсальную замену конструктивному подбору. До внедрения нужно определить, какие поверхности обрабатывают и как будут контролировать нанесенный слой.
Практический результат зависит от соблюдения процесса. До нанесения необходимо учитывать состояние и шероховатость основы, а после - проверять толщину покрытия. Визуальная оценка не позволяет подтвердить, что слой находится в заданных пределах. Необходимо заранее согласовать способ измерения и критерии приемки, чтобы сопоставлять результат с требованиями к детали.
Что учесть перед нанесением
- Сверить назначение покрытия с задачей снижения трения в конкретном узле.
- Оценить поверхность детали и требования к ее подготовке.
- Определить номинальную толщину и допустимый диапазон.
- Зафиксировать порядок измерений после нанесения.
- Проверить работу узла при предусмотренной нагрузке.
Этот порядок позволяет не смешивать две разные задачи: выбор решения для контакта и контроль качества его нанесения. Если низкий пусковой момент вызван главным образом параметрами передачи, сначала корректируют подбор редуктора. Если же задача связана с трением на контактных поверхностях, покрытие оценивают как часть инженерного решения и проверяют в рабочем режиме.
Допуски при антифрикционном покрытии и контроль толщины
При нанесении антифрикционного покрытия важны допуски на толщину: слишком широкий разброс затрудняет повторяемость результата.

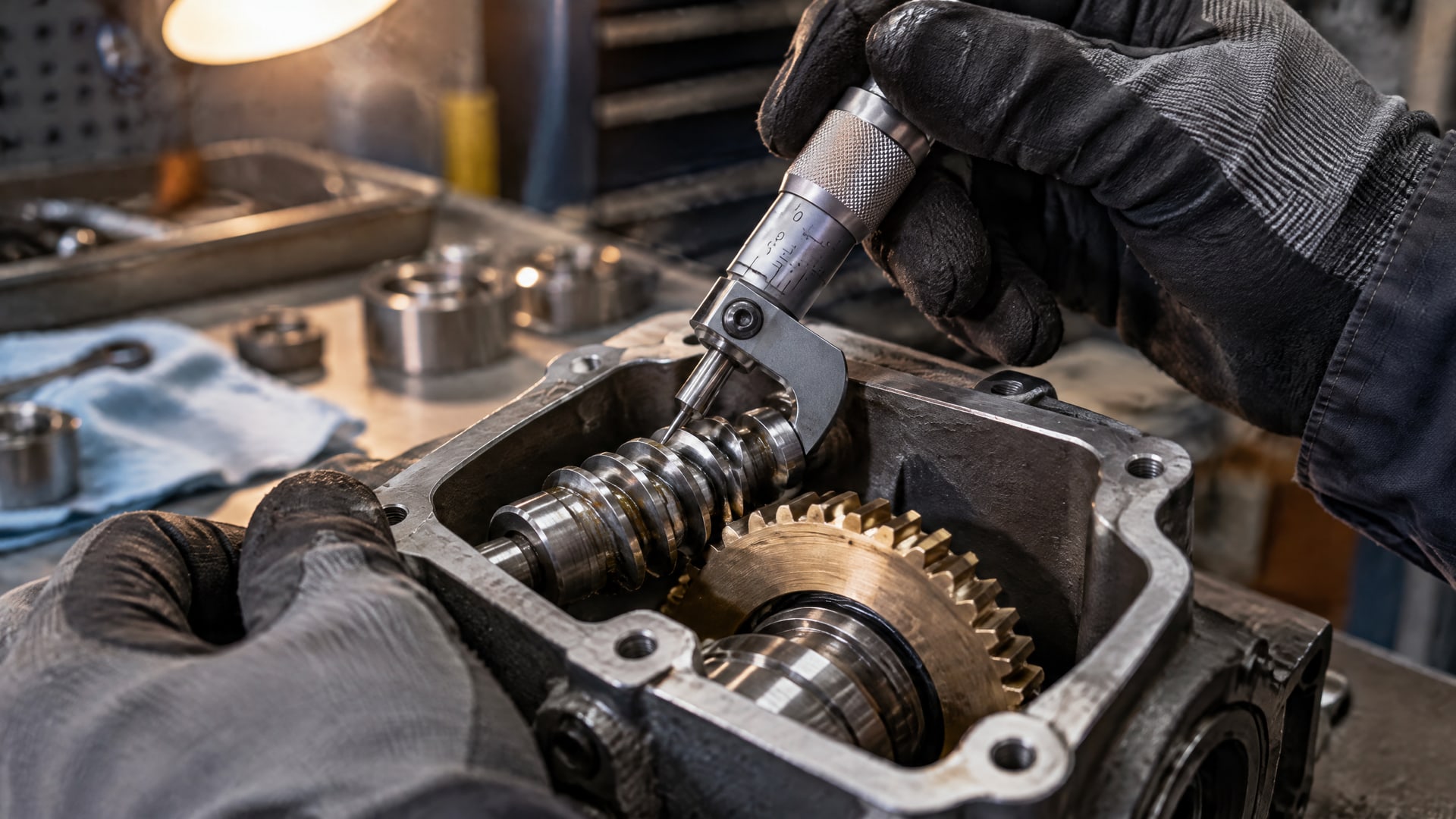

Контроль не должен ограничиваться осмотром поверхности. Для оценки используют измерения, привязанные к номинальной толщине покрытия и установленному диапазону.
В качестве примера в материалах приведено правило 80/20 из ISO 19840. При номинальной толщине 15 мкм не более 20% измерений могут быть ниже 12 мкм, а остальные измерения должны находиться в диапазоне 12-18 мкм. Эти значения относятся к конкретному примеру контроля; переносить их на другую задачу без согласования требований нельзя.
Как применять допуск на практике
Сначала фиксируют номинальную толщину, затем определяют количество и расположение точек измерения. Важно, чтобы контроль отражал распределение покрытия по детали, а не только участок с наиболее ровной поверхностью. По подходу, описанному через ISO 19840, результаты оценивают статистически и сопоставляют с заданными пределами.
Для закупщика и инженера это означает, что в технических требованиях нужно указывать не только название покрытия. Следует согласовать толщину, допустимые отклонения и порядок приемки. Иначе поставщик и предприятие могут по-разному трактовать приемлемый результат, особенно если оценивать слой только по внешнему виду.
Перед запуском нанесения определите, какие параметры проверяются после обработки и кто подтверждает соответствие. Для партии деталей важно использовать одинаковую методику измерений. Если применяют пример с номиналом 15 мкм, критерии 12-18 мкм и ограничение 20% измерений ниже 12 мкм должны быть указаны явно и привязаны к согласованной процедуре контроля. Эти числа иллюстрируют принцип, а не универсальную спецификацию для каждого антифрикционного покрытия.
Контроль допусков связан с надежностью инженерного решения: даже подходящий материал не даст предсказуемого результата, если толщину наносят и оценивают без единой процедуры. Поэтому требования к нанесению и приемке стоит включать в техническую документацию до начала работ. Это облегчает сопоставление результатов испытаний и помогает понять, связано ли изменение работы редуктора с покрытием или с другими параметрами привода.
Часто задаваемые вопросы
Какой КПД у червячного редуктора?
В справочных материалах приводятся диапазоны от 45 до 85%, а в отдельных таблицах - от 45 до 92%. Значение зависит от передаточного числа, угла подъема червяка, числа заходов и качества обработки. Для выбора конкретного редуктора нужно сверяться с его параметрами и условиями эксплуатации, а не использовать общий диапазон как паспортную характеристику.
Почему КПД червячного редуктора снижается при увеличении передаточного числа?
Приведенные ориентиры показывают снижение КПД при переходе к более высоким передаточным числам. Например, для диапазона i=8-16 указан КПД 0,85-0,93, а для i=20-63 - 0,70-0,85. Точное значение зависит и от других параметров передачи, поэтому сравнивать следует решения с учетом их конструкции и режима работы.
Как число заходов червяка связано с самоторможением?
Для червяка с 1 заходом приводится КПД 0,50-0,70 и отмечается самоторможение. Для 2 заходов указан диапазон 0,75-0,85, для 4 заходов - 0,82-0,92. Эти ориентиры показывают компромисс между эффективностью и самоторможением. При подборе нужно определить, требуется ли удержание механизма без отдельного тормозного устройства.
Когда проверять КПД после запуска редуктора?
В ГОСТ 31592-2012 указан период приработки под нагрузкой продолжительностью 200-250 часов. В это время КПД может составлять 0,9 от указанных значений. Поэтому оценку работы нового редуктора следует привязывать к этапу эксплуатации и проводить при сопоставимой нагрузке, отдельно рассматривая начальный и установившийся режимы.
Как контролировать толщину антифрикционного покрытия?
Толщину проверяют измерениями и сопоставляют с номинальным значением и допуском. В примере по правилу 80/20 из ISO 19840 при номинале 15 мкм не более 20% измерений ниже 12 мкм, остальные находятся в пределах 12-18 мкм. Эти критерии нельзя автоматически переносить на любую деталь: их согласуют для конкретной задачи.
Заключение
КПД червячного редуктора и пусковой момент зависят от передаточного числа, числа заходов, качества обработки и режима работы. При оценке важно учитывать приработку в первые 200-250 часов и тепловыделение из-за потерь на скольжение. Антифрикционное покрытие может дополнять решение, если его применение обосновано условиями контакта, а нанесение и толщина контролируются по согласованной процедуре.
Следующий шаг для инженера - проверить передаточное число, число заходов и требования к самоторможению, затем определить, какую часть потерь можно снизить покрытием. Для выбранного процесса зафиксируйте номинальную толщину, допуски и порядок измерений до начала нанесения.
