Для запорной арматуры пищевых трубопроводов нужна смазка NSF H1, если возможен ее случайный контакт с пищей. Но одной маркировки недостаточно: состав подбирают с учетом функции узла, совместимости с уплотнениями, контакта с водой и моющими растворами, а также требований к консистенции. Наносить его следует только в минимально необходимом количестве и на предусмотренные изготовителем детали.
Статья поможет инженерам, техническим специалистам и закупщикам разобраться, чем смазывать пищевые краны и клапаны, когда смазка нужна для движения деталей, а когда - для герметизации. Также разберем, как проверить H1-статус, подобрать класс NLGI и организовать переход на другой состав.
Что означает маркировка H1 для пищевых трубопроводов
NSF H1 - регистрация смазок для узлов, где возможен случайный контакт с пищей.
Это не разрешение использовать смазку как ингредиент или наносить ее на поверхности, которые намеренно соприкасаются с продуктом. Поэтому смазка арматуры пищевой линии требует одновременно правильного допуска и контроля места нанесения.
В одном отраслевом материале для применений H1 указано ограничение до 10 ppm в продукте при случайном контакте. Это значение не следует трактовать как универсальное разрешение на попадание смазки в пищу: сначала проверяют применимые требования и документы на конкретный состав. В материалах NLGI для смазок H1 также приводятся характеристики colorless, odorless, tasteless, non-toxic, однако они не отменяют ограничений по назначению.
H1 - обозначение NSF, а не стандарт ГОСТ. В документах по пищевым смазкам также встречается ISO 21469, который относится к гигиеническим требованиям к смазкам с возможным контактом с продуктом. В англоязычных материалах могут указывать FDA 21 CFR 178.3570; наличие ссылок на стандарты нужно сверять с документацией конкретной смазки.
Важно не смешивать категории: H1 относится к возможному случайному контакту, H2 - к зонам без контакта с пищей, а 3H предназначена для прямого контакта и применяется для разделительных агентов. H3 и 3H - разные категории. Для запорной арматуры, где возможен случайный контакт, рассматривают H1, но подходящий состав все равно подбирают по условиям работы узла.
Какую задачу решает смазка пищевых кранов и клапанов
Перед выбором состава определяют, для чего он нужен в конкретном узле.

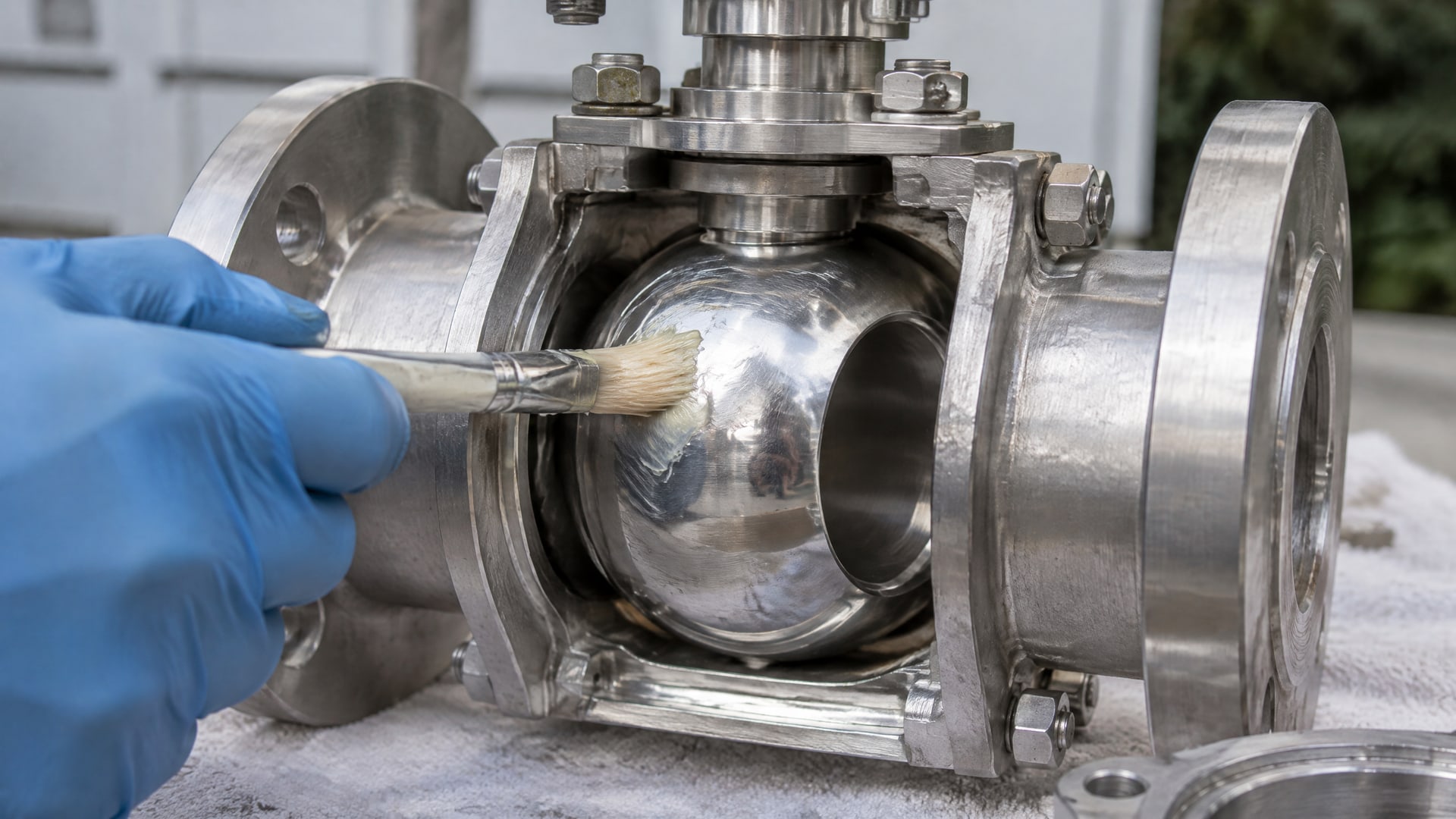

Смазка может снижать трение между деталями или выполнять функцию уплотняющего состава. Для шарового крана и клапана требования зависят от конструкции, состояния уплотнений и того, как смазка поступает к рабочей поверхности.
Если арматура работает в условиях мойки, ополаскивания или CIP, проверяют стойкость состава к воде и вымыванию. Не менее важна совместимость с эластомерами: неподходящая смазка может повлиять на состояние уплотнения. Эти параметры особенно важны для узлов, где утрата герметичности или затрудненный ход мешают штатной работе линии.
Консистенция NLGI и подача смазки
Для выбора учитывают класс NLGI. В материалах по шаровым кранам и клапанной арматуре часто упоминаются NLGI 1 и NLGI 2 для общего применения и более плотной консистенции. Для лучшей прокачиваемости по длинным каналам рассматривают NLGI 0 или NLGI 1. Это ориентиры, а не универсальные рекомендации: окончательный выбор зависит от конструкции и указаний изготовителя арматуры.
Условная связка «чем гуще, тем лучше» для клапанов не работает. Состав, который трудно подать через длинный канал, может оказаться неудобным в обслуживании. А при выборе слишком мягкой консистенции нужно учитывать удержание смазки в рабочей зоне. Поэтому закупщику важно сверять карточку товара и технические документы с требованиями к узлу, а не ограничиваться надписью «для пищевой промышленности».
Трубопроводы для смазки: критерии выбора состава для арматуры
Для подбора смазки сначала фиксируют функцию узла и условия обслуживания.
Затем проверяют документы на состав и сопоставляют их с материалами уплотнений и регламентом оборудования. Такой подход помогает избежать ситуации, когда смазка имеет H1, но не подходит по консистенции или устойчивости к рабочей среде.
| Что проверить | На что обратить внимание |
|---|---|
| Допуск | NSF H1, если возможен случайный контакт с пищей |
| Функция состава | Смазывание деталей или герметизация |
| Уплотнения | Совместимость с применяемыми эластомерами |
| Вода и мойка | Стойкость к воде и вымыванию |
| Консистенция | Соответствие конструкции и способу подачи, класс NLGI |
| Условия работы | Температурный диапазон, среда и требования изготовителя |
Для защиты уплотнений учитывают не только риск вымывания, но и условия движения деталей. При частых циклах работы или длительных интервалах между обслуживаниями важно, чтобы состав оставался в нужной зоне и не нарушал работу эластомера. Холодный пуск также требует проверки рабочих характеристик смазки: самого обозначения H1 для такого вывода недостаточно.

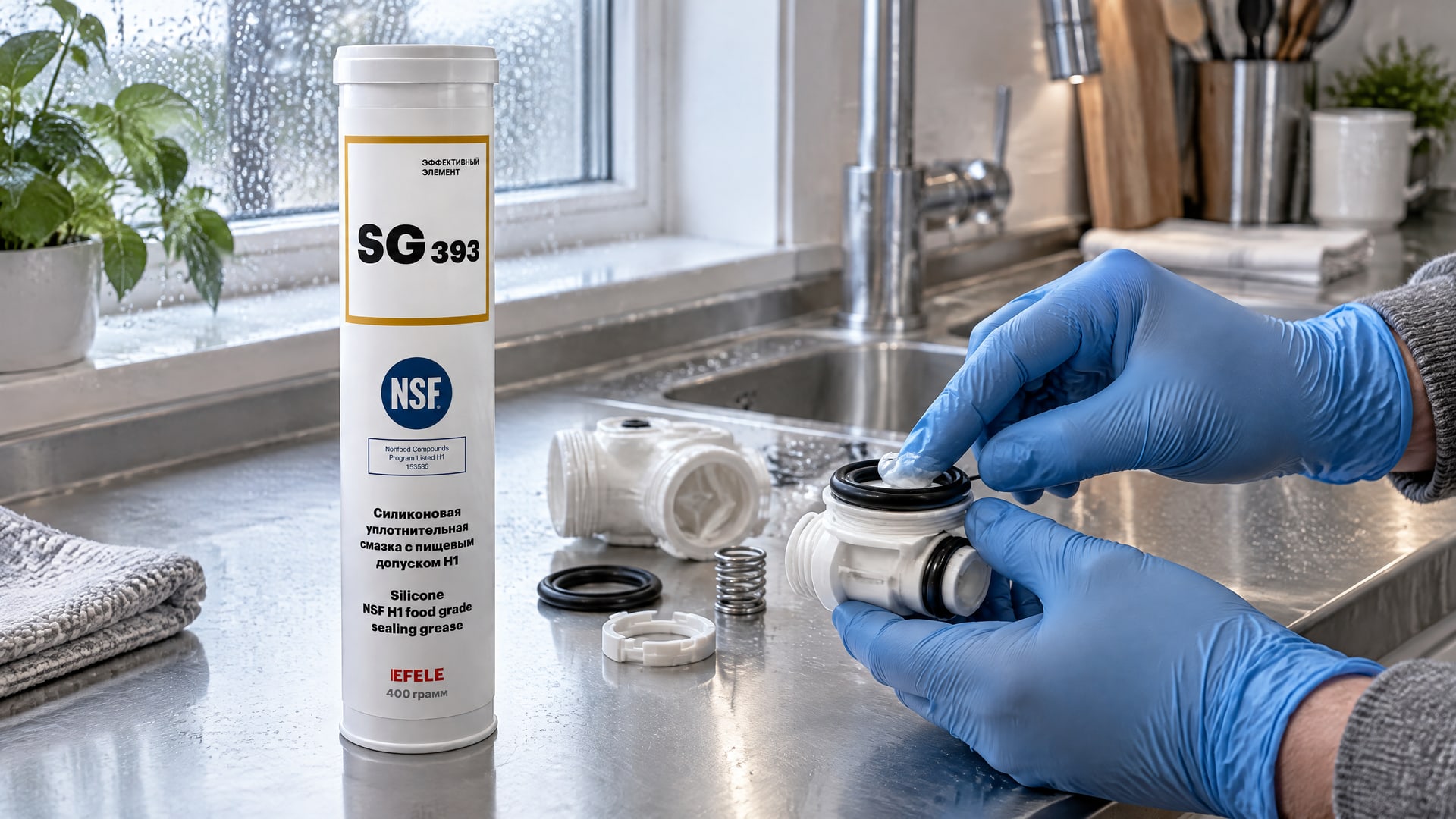

Когда задача состоит в смазывании и защите уплотнений запорной арматуры, в пищевых производствах применяют EFELE SG-393 - силиконовую смазку с допуском NSF H1. Для нее указана широкая область рабочих температур, но конкретную пригодность для узла проверяют по технической документации и условиям эксплуатации.

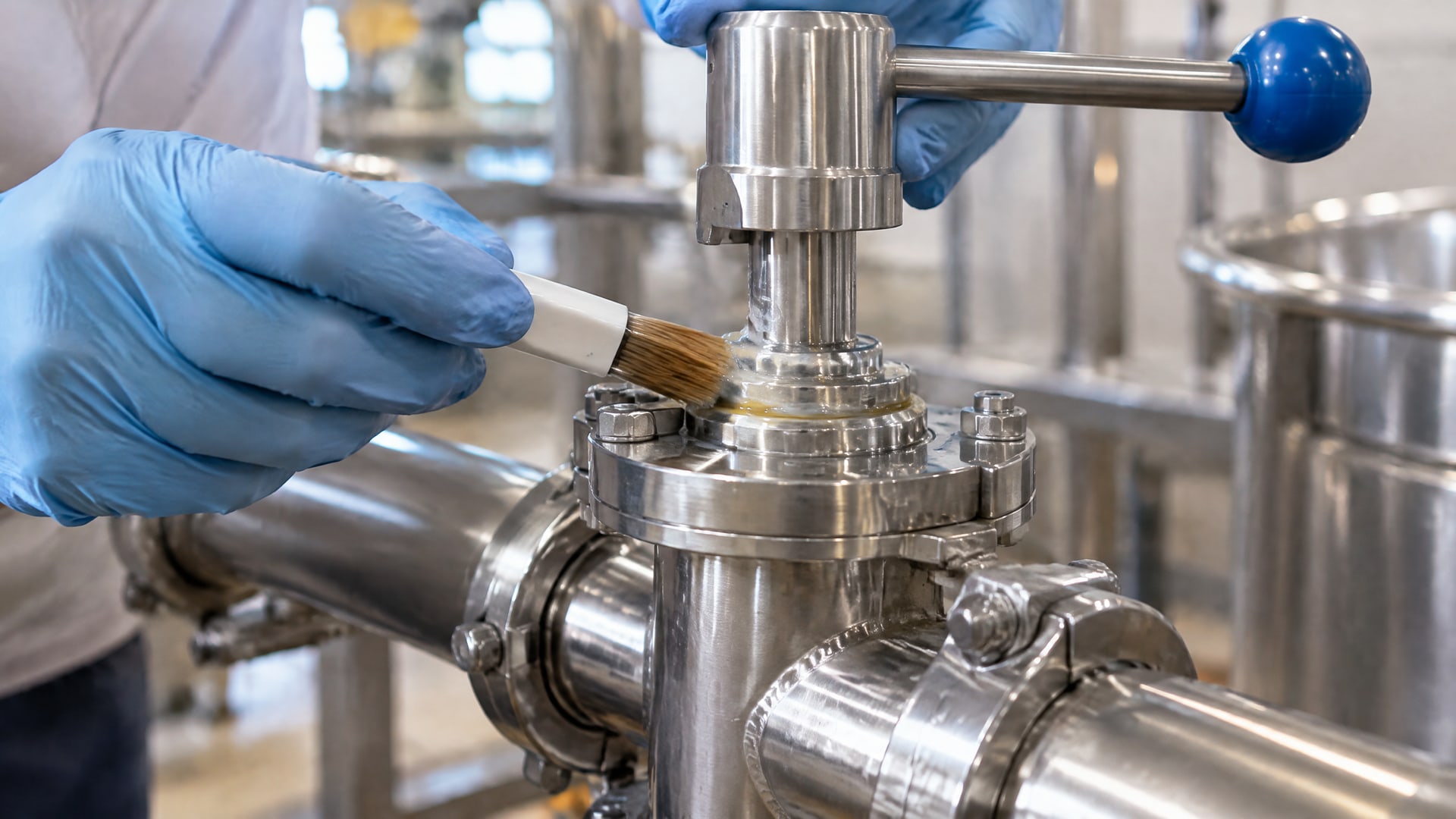

Как наносить смазку на запорную арматуру
Порядок обслуживания определяют по конструкции крана или клапана и документации изготовителя.

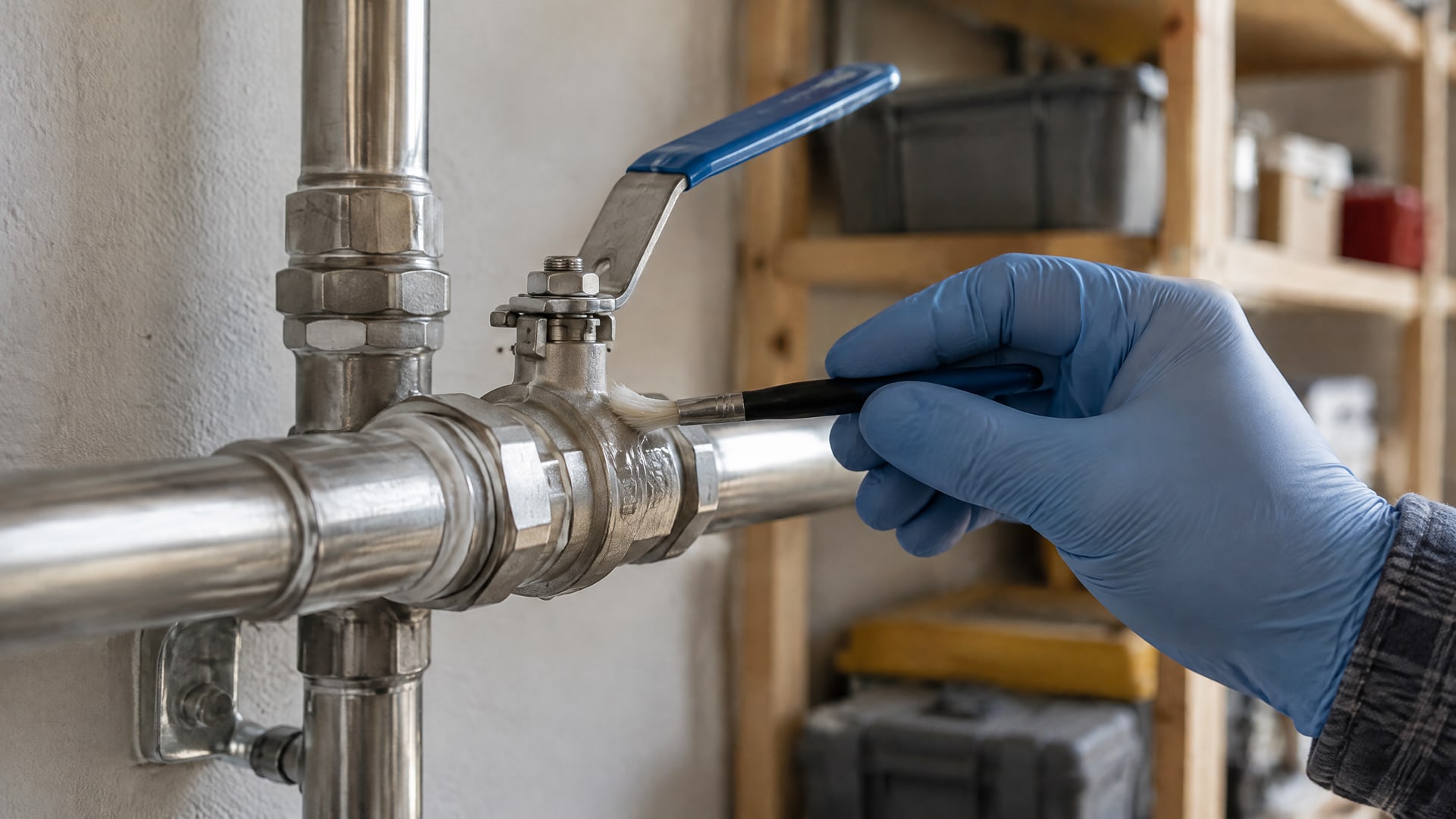

Смазку наносят на предназначенные для этого поверхности и в количестве, достаточном для выполнения ее функции. Избыточное нанесение повышает риск попадания состава за пределы рабочей зоны, что особенно важно при возможном контакте с пищей.
Перед работой проверяют, какая смазка применялась ранее и допускает ли регламент ее совместное использование с новым составом. При переходе с обычной промышленной смазки на H1 используют очистку и установленную процедуру замены. Простое добавление нового продукта к остатку прежнего не подтверждает совместимость и не обеспечивает контролируемый переход.
Герметизация арматуры пищевой линии
Если задача связана с защитой уплотнения и герметизацией, технический специалист отдельно проверяет совместимость состава с эластомером и условия контакта с водой или моющими растворами. H1 отвечает только за область возможного случайного контакта с пищей, а не за пригодность к любому типу уплотнения или арматуры.
Совет инженера
- Сценарий: для запорной арматуры нужно защитить уплотнение, а состав должен иметь пищевой допуск H1.

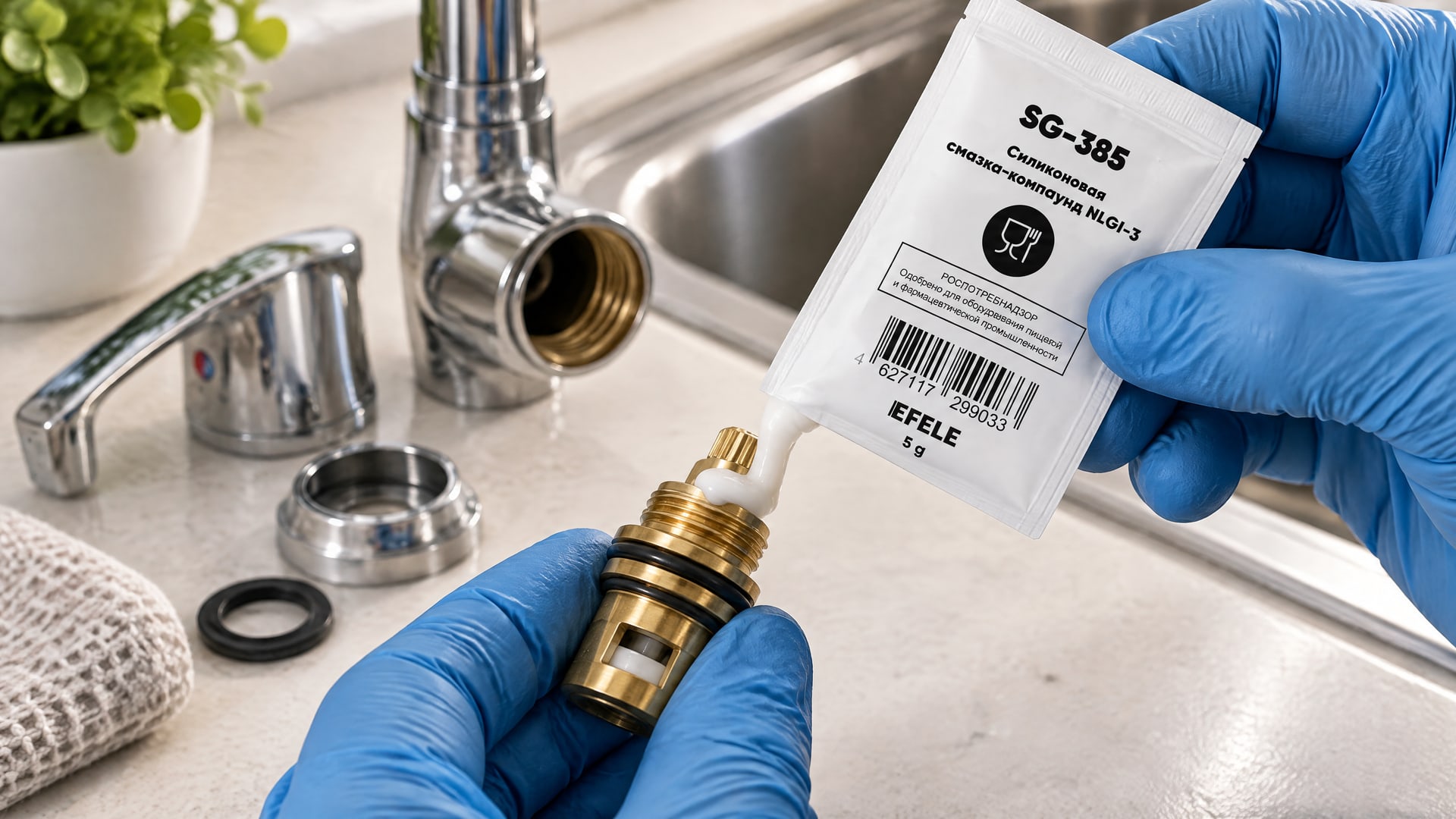

- Что делают: проверяют совместимость материала уплотнения с силиконовой смазкой-компаундом EFELE SG-385 и сверяют применение с документацией узла.
- Итог: состав выбирают под задачу герметизации и защиты уплотнения, не подменяя проверку совместимости одной маркировкой H1.
Как организовать контроль и замену смазки
Для стабильного обслуживания важно фиксировать тип смазки, место нанесения и порядок перехода при ее замене.
При изменении режима мойки, материала уплотнений или конструкции арматуры подбор пересматривают. Если смазку меняют на состав с другим загустителем или основой, совместимость не предполагают автоматически.
Рабочая процедура должна включать проверку маркировки и технической документации, оценку состояния уплотнений и контроль после обслуживания. Для закупщика это означает, что при согласовании позиции следует запросить документы, подтверждающие H1, и параметры, необходимые для конкретного узла. Для инженера - убедиться, что выбранная консистенция подходит к способу подачи и доступу к точке смазки.
При выборе смазки для трубопроводов не следует ориентироваться только на слова «пищевая» или «для арматуры». Сопоставляют H1-статус, назначение состава, совместимость с уплотнениями, водостойкость и требования изготовителя. Если технических данных недостаточно, безопаснее уточнить пригодность по документации, чем переносить параметры с другого узла.
Часто задаваемые вопросы
Можно ли использовать смазку H1 при прямом контакте с пищей?
Нет. H1 предназначена для ситуаций, где возможен случайный, непреднамеренный контакт с пищей. Это не допуск для намеренного нанесения смазки на продукт или поверхности, которые непосредственно контактируют с ним по технологическому процессу. Для другого типа контакта нужно проверять соответствующую категорию и назначение продукта.
Подходит ли любая смазка H1 для пищевого крана?
Нет. Помимо H1, проверяют функцию смазки, совместимость с уплотнениями, стойкость к воде и вымыванию, консистенцию и условия работы. H1 не подтверждает, что состав подходит к любому эластомеру, конструкции крана или режиму мойки. Решение сверяют с документацией смазки и требованиями изготовителя арматуры.
Какой класс NLGI выбрать для клапана?
Класс зависит от конструкции клапана и способа подачи. В материалах по арматуре встречаются NLGI 1 и NLGI 2 для общего применения, а NLGI 0 или NLGI 1 рассматривают, когда важна прокачиваемость по длинным каналам. Это ориентиры, поэтому итоговый выбор сверяют с регламентом оборудования и параметрами смазки.
Можно ли просто добавить H1-смазку к прежнему составу?
Такой переход не стоит выполнять без проверки совместимости и установленной процедуры. При смене типа смазки практикуют очистку и регламентированный переход, а не простое доливание. Иначе остается неопределенность относительно смешения составов и их поведения в узле. Порядок замены согласуют с документацией оборудования и смазки.
Заключение
Смазка для трубопроводов пищевого производства должна иметь NSF H1, если возможен случайный контакт с пищей, но допуск сам по себе не гарантирует пригодность для конкретного крана или клапана. Для выбора учитывают функцию состава, NLGI, совместимость с уплотнениями, стойкость к воде и вымыванию, а также требования изготовителя арматуры.
Следующий шаг для инженера или снабженца - определить назначение смазки в узле, проверить документы на H1 и сопоставить параметры состава с материалом уплотнений и условиями обслуживания. При смене продукта следует предусмотреть очистку и регламентированный переход.
