Специальные покрытия могут снижать трение и износ в отдельных режимах работы трансмиссионных узлов, но не гарантируют одинакового результата для любой передачи. Эффект зависит от режима нагружения, температуры, условий смазывания и характеристик пары трения. Поэтому антифрикционные покрытия двигателя и трансмиссии выбирают под конкретную задачу, а их пригодность подтверждают испытаниями.
Материал поможет инженерам и техническим специалистам оценить, где покрытие может быть полезно, какие параметры и методы испытаний учитывать и почему оно не заменяет смазочную систему. Закупщикам он даст основу для предметного разговора с поставщиком: какие данные запросить для сравнения решений и проверки заявлений об износостойкости.
Зачем нужны специальные покрытия в трансмиссионных узлах
В трансмиссии тяжелой техники покрытие рассматривают как способ изменить условия контакта поверхностей.
Его задача может заключаться в снижении трения или повышении стойкости к износу и задирам. Однако само наличие антифрикционного слоя не означает, что ресурс передачи автоматически увеличится: для зубчатых передач нет общепринятого международного стандарта, который устанавливал бы ожидаемый прирост ресурса или универсальную величину улучшения от покрытия.
Результат зависит от конкретного узла и режима работы. При подборе учитывают нагрузку, температуру, вид смазки, вероятность работы в граничном режиме и риск ударных воздействий. Если покрытие выбирают только по общей маркировке «антифрикционное», без привязки к условиям эксплуатации, нельзя достоверно оценить его пригодность для конкретной пары трения.
Какие задачи решает покрытие

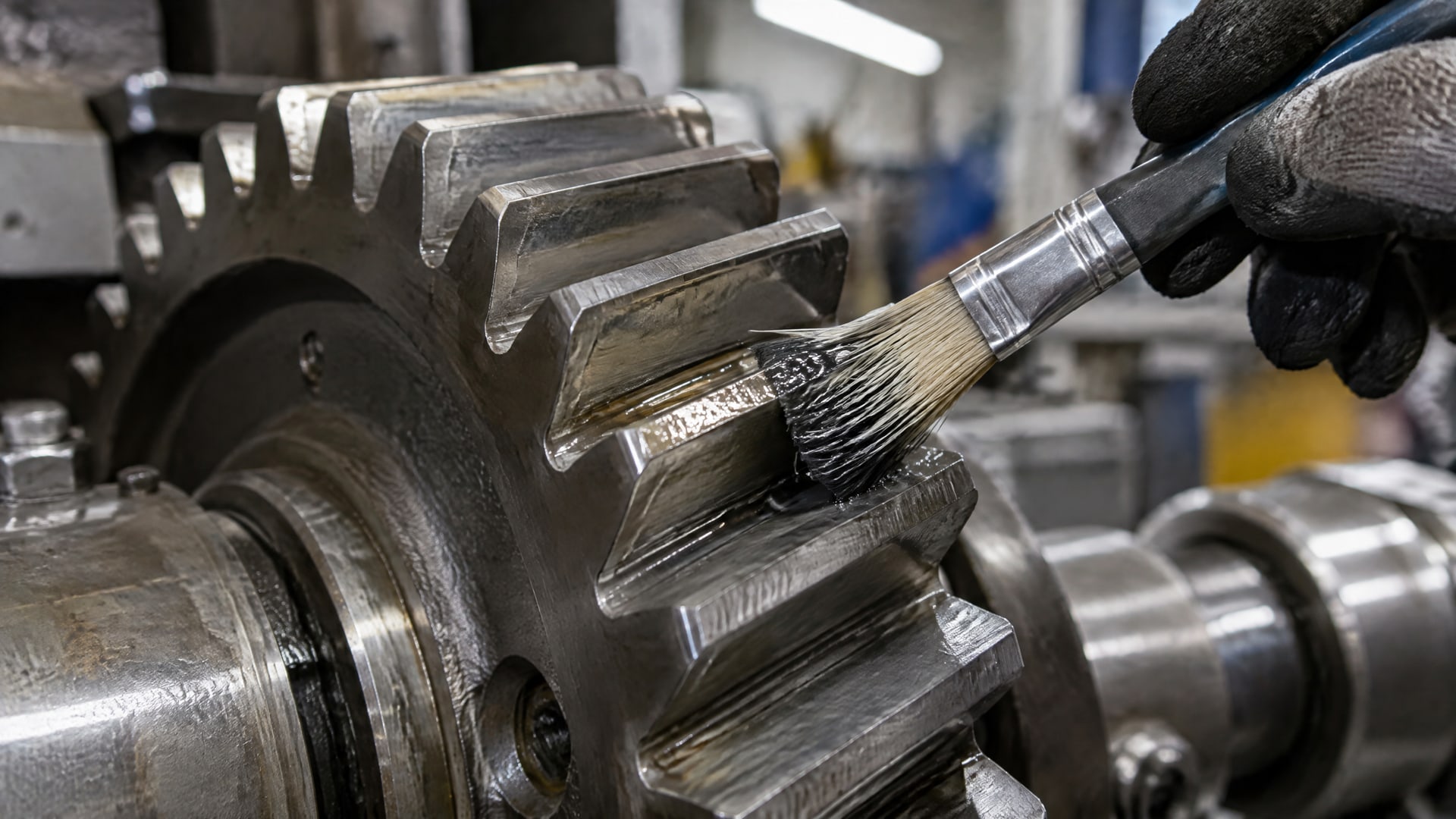

В зависимости от конструкции и условий работы покрытие может быть направлено на снижение трения, ограничение износа или повышение стойкости поверхности к задиру. Эти задачи не тождественны: слой, который дает нужный результат в одном режиме, не обязательно подходит для другого. Поэтому сначала определяют характер повреждений и режим контакта, а затем подбирают материал и технологию нанесения.
Для анализа повреждений зубьев применяют ISO/TR 10825-2:2022. Документ помогает систематизировать виды износа и повреждений, но сам по себе не определяет, какое покрытие следует наносить. Диагностика нужна, чтобы не подменять устранение причины повреждения обработкой поверхности: покрытие не исправит неверно выбранный режим смазывания или несоответствие деталей условиям эксплуатации.
Где важна проверка результата
Для снижения трения в трансмиссионных узлах важно сопоставить работу покрытия с исходным состоянием детали. В испытаниях проверяют не только наличие слоя, но и его поведение при контакте, склонность к задиру, сцепление с основой и устойчивость к повреждению. Сравнение имеет смысл, если испытательные условия соответствуют реальному узлу.
Антифрикционные покрытия MODENGY рассматривают для защиты трансмиссионных узлов и ходовой части от износа и снижения трения. При подборе линейки важно определить условия контакта и запросить данные испытаний именно для сопоставимого режима. Это дает инженеру и снабженцу предметную основу для оценки решения, а не только общее описание назначения покрытия.
Как выбрать покрытие для трансмиссии
Подбор начинают не с названия материала, а с условий работы узла.
Важны тип контакта, нагрузка, температура, смазочная среда и возможные периоды недостаточного смазывания. Для передач с риском задиров особенно значимы результаты испытаний на scuffing, то есть повреждение поверхности при трении и высокой нагрузке. Сведения о твердости без данных о поведении покрытия в контакте не дают полной картины.
В материалах по покрытиям для деталей трансмиссии рассматривают системы DLC, CrN, TiC, TiN, Al₂O₃ и GLC. Также упоминаются карбидные и нитридные покрытия. Перечень описывает варианты для оценки, но не служит готовой таблицей взаимозаменяемости: пригодность зависит от пары трения, базового материала и условий работы.
Что проверить в документации
Для покрытий, применяемых на зубчатых передачах, полезно запрашивать данные испытаний, которые относятся к износу и задирам. Для проверки несущей способности и риска задиров применяют FZG-испытания. Среди методов, упоминаемых для таких оценок, есть ISO 14635-2 и ASTM D5182. В частности, ISO 14635-2 описывает step load test A10/16, 6R/120.
Для тонкопленочных покрытий в материалах по трибологии также приводятся ISO 26423, ISO 20502 и VDI 3198. Эти методы помогают оценивать характеристики покрытия, но не обещают заранее одинаковый эффект на разных деталях. При запросе документации уточните, какой именно образец испытывали, какова основа покрытия и насколько испытательный режим сопоставим с работой узла.
Снабженцу стоит запросить не только протокол, но и пояснение к нему: что испытывали, по какой методике и какие повреждения оценивали. Если поставщик приводит результаты испытаний на одной детали, это не доказывает автоматически такой же результат на другой. Для инженерного сравнения важны одинаковые или обоснованно сопоставимые условия испытаний.
Почему твердости недостаточно
Твердость помогает описать сопротивление поверхности локальной деформации, но не отвечает на все вопросы о работе покрытия. Для узлов с возвратно-поступательным движением важно учитывать также адгезию слоя к основе, его толщину и термостойкость. Для зубчатых передач к этому добавляется поведение при смазывании и риск задира.
Поэтому сравнивать два покрытия только по одной цифре некорректно. Сначала определяют, какое повреждение требуется предотвратить, затем сопоставляют результаты подходящих испытаний и требования узла. Если данных о сцеплении покрытия с основой или о стойкости к повреждению нет, вывод о пригодности остается неполным.

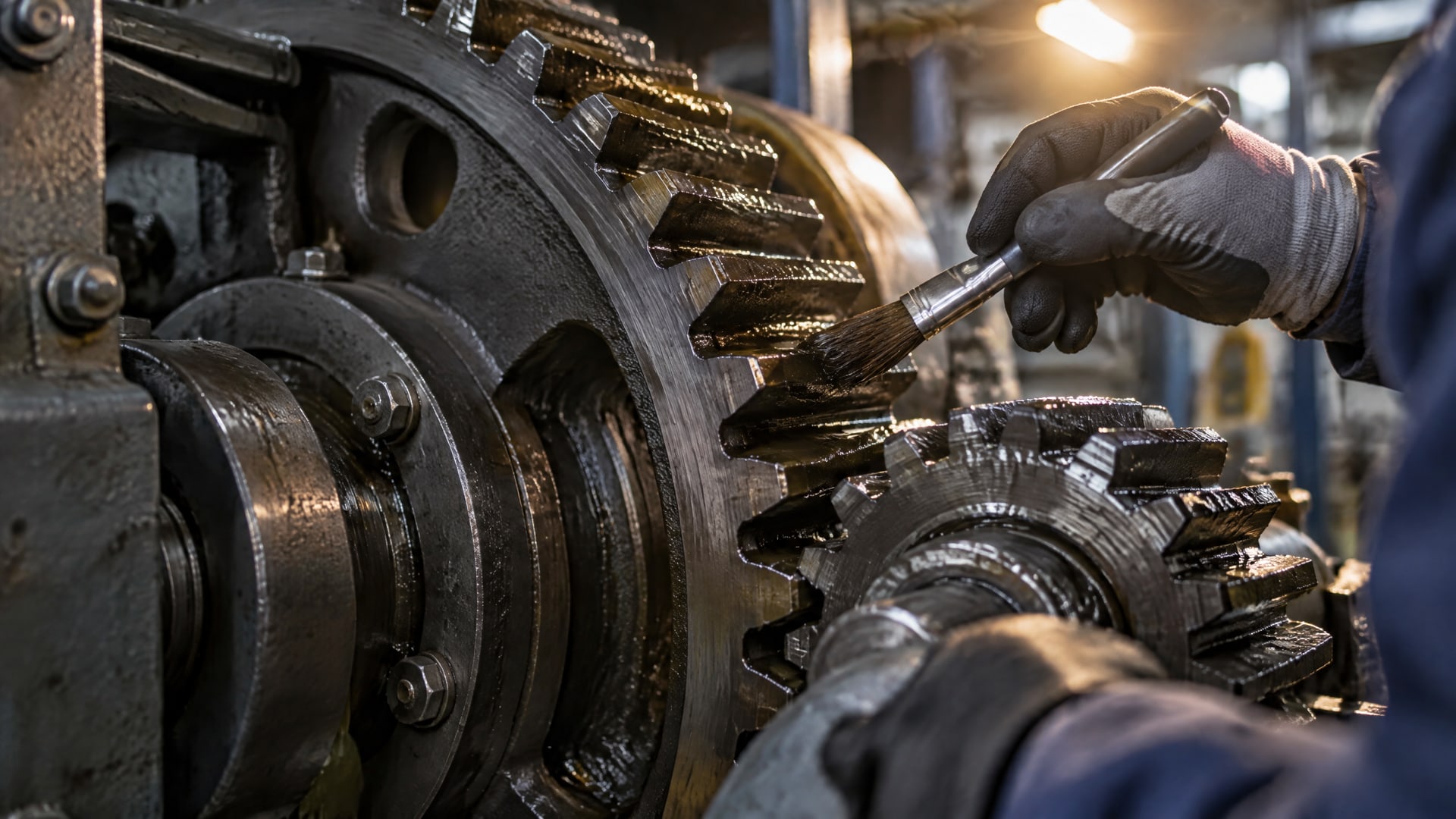

Твердосмазочные покрытия для трансмиссии и ходовой части
Твердосмазочные слои рассматривают для режимов, в которых обычной жидкой смазке трудно сразу сформировать устойчивую пленку, например при пуске или приработке.
Покрытие в таких условиях может снизить трение и износ, однако не заменяет штатную смазочную систему. После нанесения покрытия узел по-прежнему должен работать с предусмотренной смазкой и в пределах установленного режима.
В материалах по антифрикционным покрытиям для поршней описаны составы с графитом и MoS₂, а также их роль при приработке и холодном пуске. Эти сведения показывают назначение твердосмазочных компонентов, но не означают, что любой состав с ними подойдет для зубчатой передачи или ходовой части. Для каждого узла нужно проверять совместимость покрытия с основой, смазкой и режимом контакта.

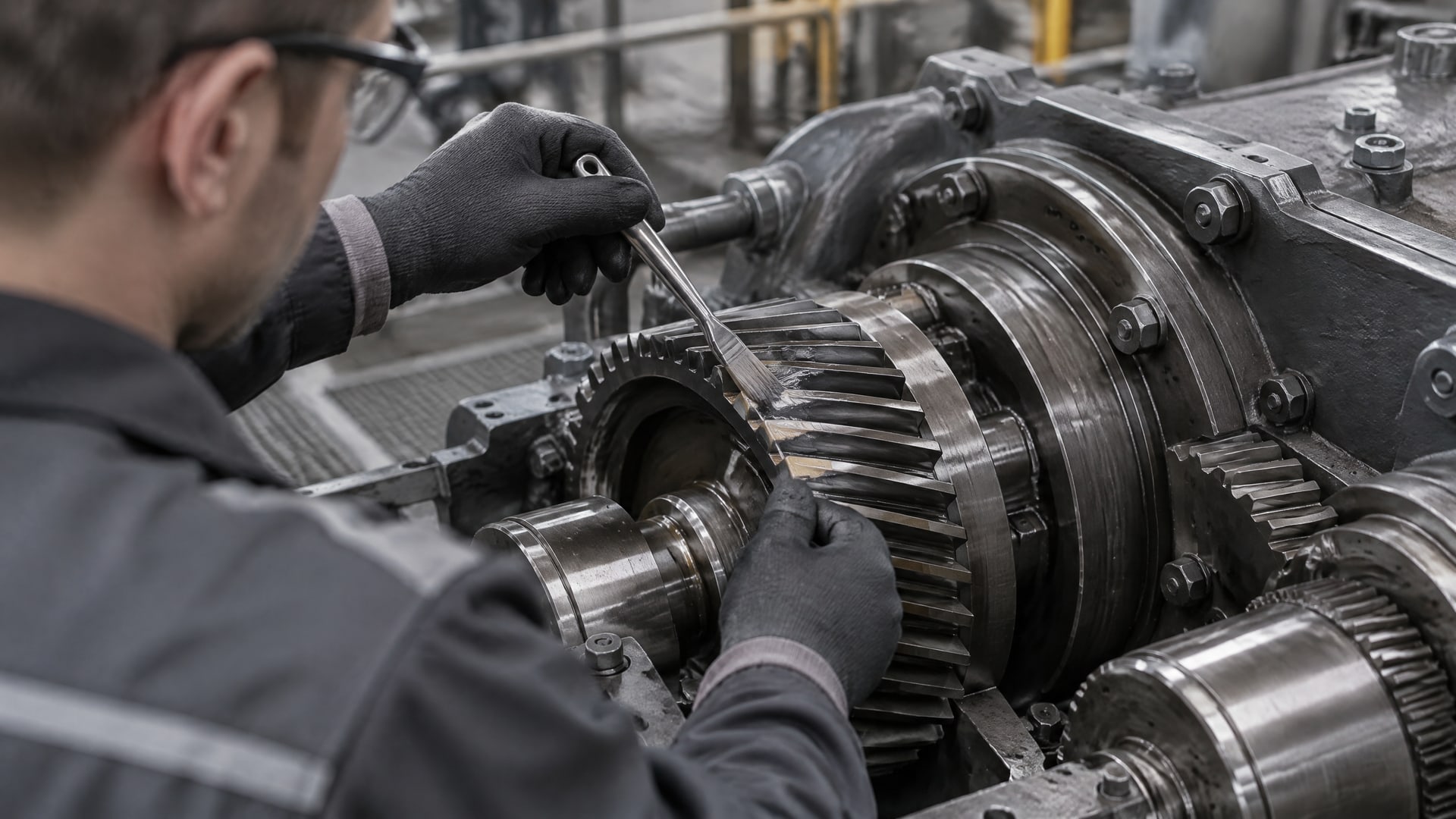

Снижение трения в трансмиссионных узлах
Снижение трения трансмиссионных узлов оценивают с учетом работы всей пары трения, а не изолированно по материалу покрытия. Значимы состояние поверхности, смазывание, нагрузка и наличие задиров или другого повреждения. Если слой рассчитан на условия, отличающиеся от фактических, его применение может не дать ожидаемого эффекта.
Для защиты трансмиссионных узлов и ходовой части от износа и снижения трения применяют антифрикционные покрытия MODENGY. При выборе проверяют, какие свойства покрытия подтверждены испытаниями и насколько условия теста соответствуют конкретному механизму. Такой подход позволяет рассматривать покрытие как часть инженерного решения, а не как самостоятельную замену смазки или доработку конструкции.
Покрытие и штатная смазка
Покрытие и смазка выполняют связанные, но разные функции. Твердосмазочный слой может быть полезен при приработке, холодном пуске или граничном трении, но из этого не следует, что смазку можно исключить или заменить самим покрытием. Требования к смазочной системе остаются частью условий эксплуатации узла.
До внедрения покрытия следует проверить, не меняется ли режим контакта и соответствует ли выбранный материал базовой поверхности. Затем проводят испытания на конкретной паре трения и оценивают состояние деталей. Если узел работает в условиях, где возможен задир, в программу проверки включают соответствующие испытания, а не ограничиваются визуальной оценкой нанесенного слоя.

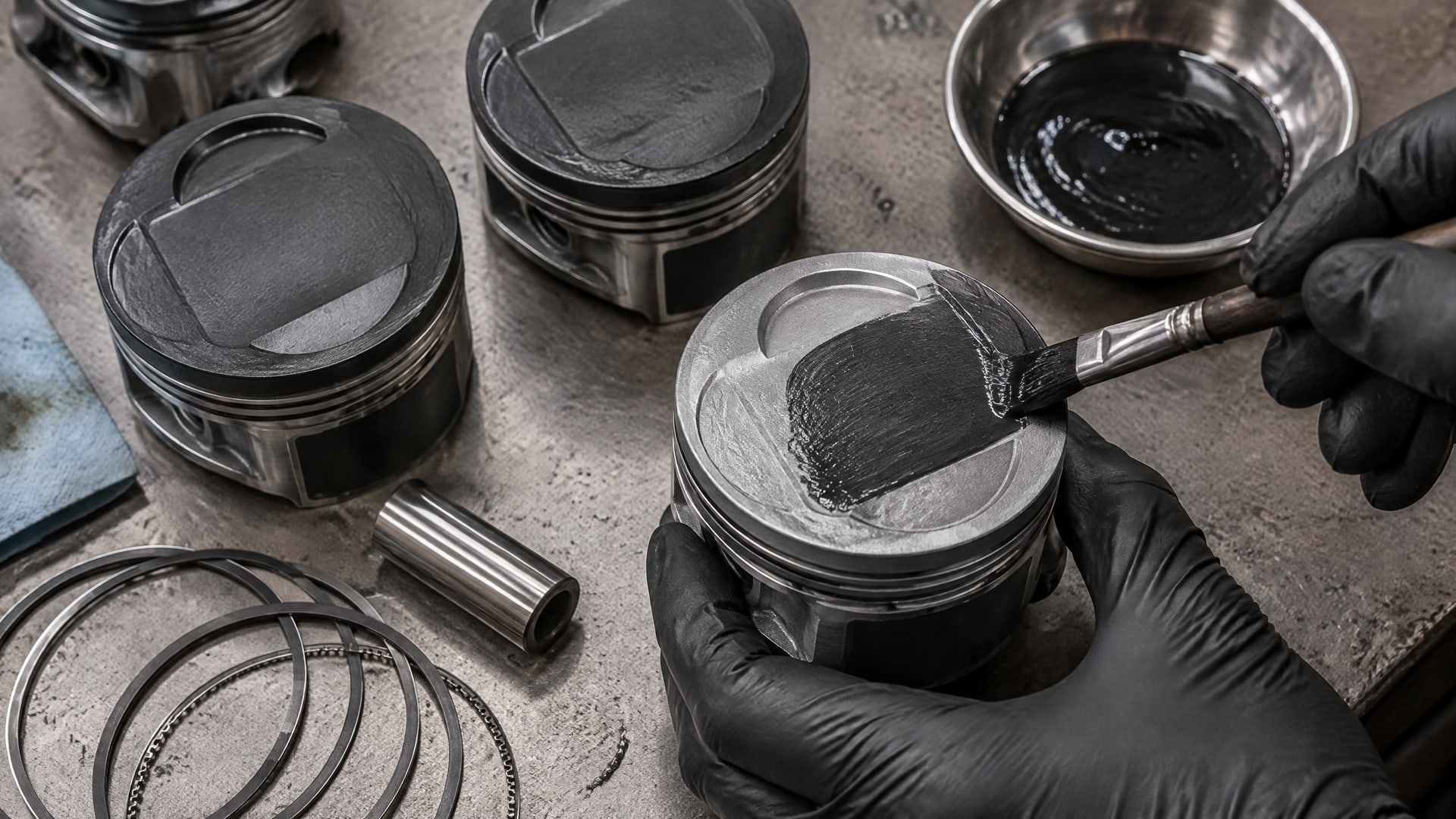

Покрытия поршней: износостойкость и холодный пуск
Покрытия поршней и поршневых колец относятся к смежной, но отдельной задаче.
Их нельзя автоматически переносить на шестерни: отличаются материалы, геометрия контакта и условия смазывания. Тем не менее опыт разработки покрытий для ДВС показывает, как выбор твердосмазочного слоя может быть связан с приработкой, холодным пуском и ограничением износа.
Для одного из описанных покрытий поршня приведен рабочий диапазон от -75°C до +300°C и состав на основе графита и MoS₂. Эти значения относятся именно к примеру покрытия из материала, а не к характеристикам всех покрытий или продукции MODENGY. Использовать такой диапазон как универсальную норму для трансмиссии нельзя.
Материалы и технологии для колец
Для поршневых колец описаны системы на основе Ni-Cr, CrC и Mo, а также нанесение методом высокоскоростного плазменного напыления. В материалах о покрытиях колец также упоминаются CrN, DLC, TiC, TiN, Al₂O₃ и GLC. Выбор зависит от сочетания свойств покрытия, материала кольца и поверхности цилиндра.
При оценке износостойкости важно учитывать не только твердость, но и сцепление слоя с основой, его толщину и поведение при трении. Например, в одном материале о твердом хроме для деталей с возвратно-поступательным движением приведены ориентиры 800-1000 HV по твердости и 20-200 μm по толщине. Эти значения относятся к рассмотренному покрытию и не являются универсальными требованиями для поршней или деталей трансмиссии.
В патентном примере для крупнобортного дизельного поршня описан слой толщиной 290-310 μm, нанесенный лазерным способом. Это конкретный технологический пример, а не стандарт, нормирующий толщину покрытий. Такие цифры помогают увидеть разнообразие решений, но не заменяют подбора под конкретную деталь.

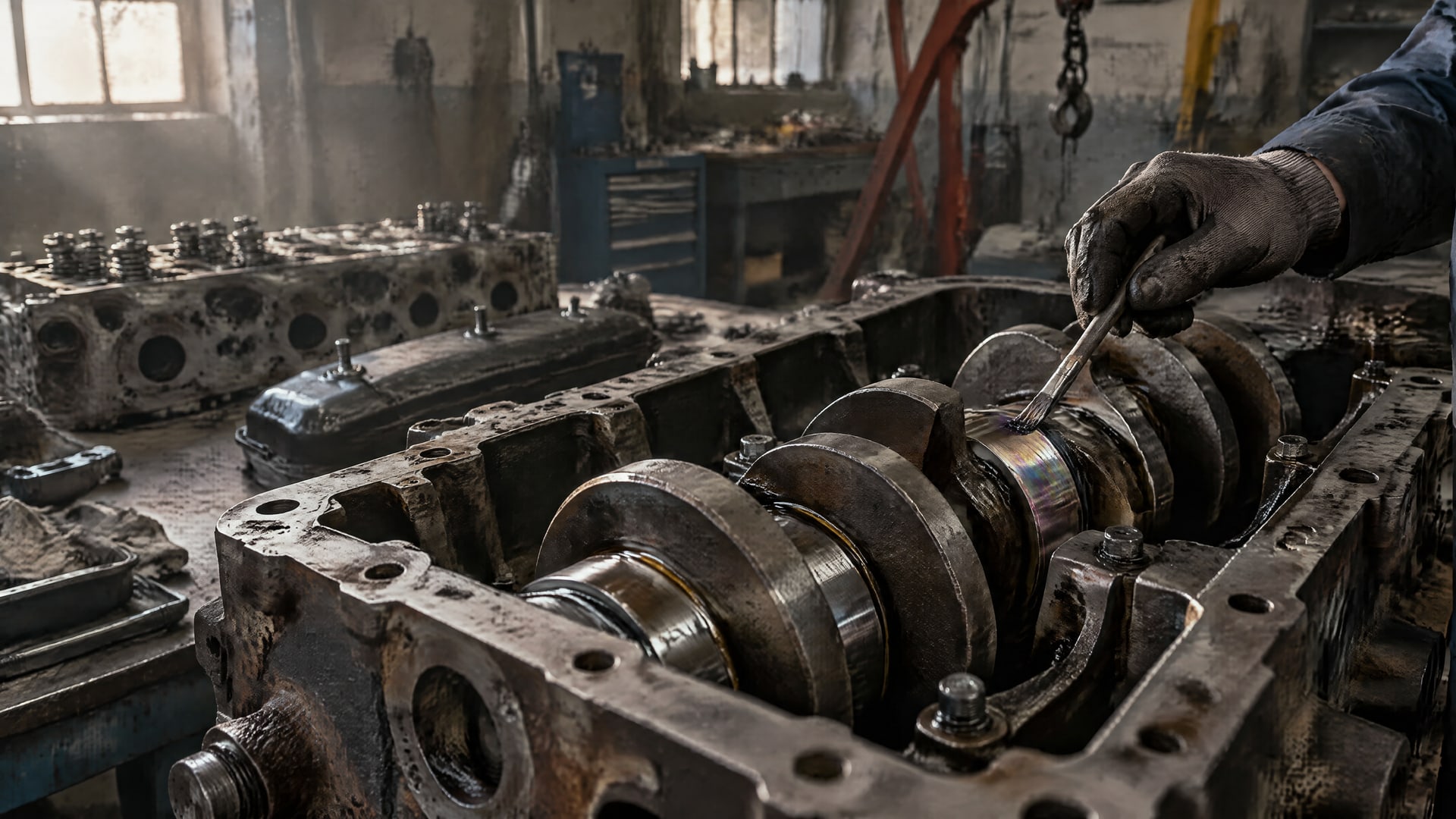

Решение для деталей ДВС

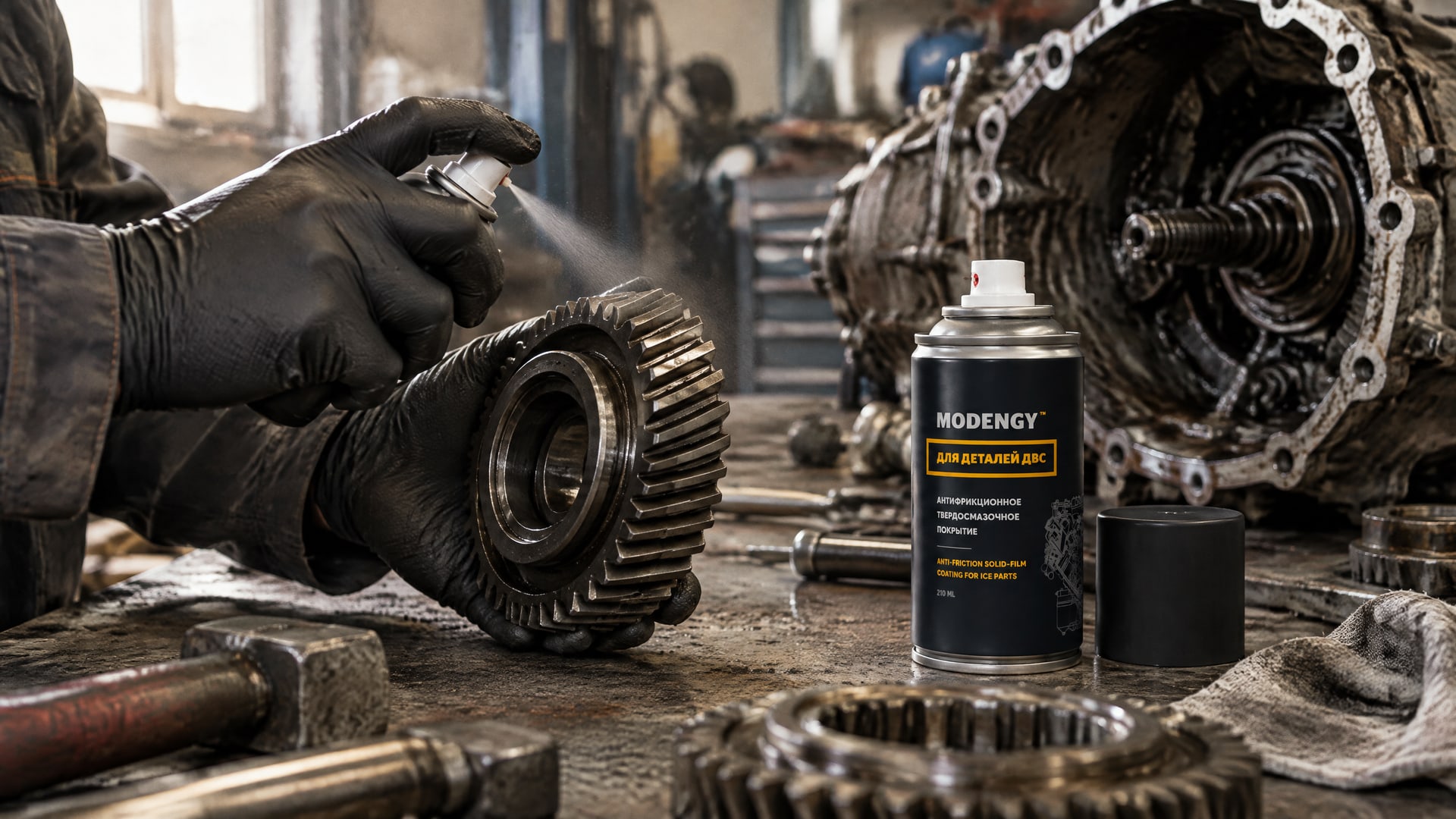

На поршнях и других деталях двигателя износ может проявляться особенно заметно при приработке и холодном пуске. Для снижения трения и износа таких деталей применяют антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС. Его назначение в этом случае связано с деталями ДВС, а не с универсальным применением на трансмиссионных передачах.
При рассмотрении покрытия для двигателя важно сверить материал основы, условия нанесения и ожидаемый режим работы. Технический специалист может отдельно оценить, подходит ли конкретная технология для поршней или других деталей, а закупщик - запросить документацию, которая подтверждает свойства покрытия и его назначение. Перенос характеристик одной системы на другой узел без такой проверки необоснован.
Как подтвердить эффективность покрытия испытаниями
Покрытие выбирают не по обещанию общего увеличения ресурса, а по результатам испытаний, которые отвечают на вопрос о конкретном риске.
Для зубчатых передач это могут быть испытания на задир и несущую способность. Для оценки повреждений уже эксплуатируемых зубьев полезна классификация по ISO/TR 10825-2:2022. Она помогает описать характер износа, но не заменяет тестов на свойства самого покрытия.
FZG-испытания используют для оценки риска задира в зубчатых передачах. В частности, ISO 14635-2 включает step load test A10/16, 6R/120. ASTM D5182 также упоминается среди методов испытания на scuffing. При чтении протокола важно понять, какие условия воспроизводил тест и какие критерии применялись для оценки повреждения.
Какие сведения запросить у поставщика
Для тонкопленочных покрытий в материалах по трибологии рассматривают ISO 26423, ISO 20502 и VDI 3198. У поставщика можно запросить протоколы по этим методикам, если они относятся к выбранному типу покрытия и задаче. Для трансмиссионного узла дополнительно уточняют, проводились ли FZG-испытания или другие тесты, направленные на оценку задиров.
В техническом запросе полезно зафиксировать:
- тип детали и материал основы;
- режим контакта и характер предполагаемого повреждения;
- рабочую смазочную среду и температурные условия;
- толщину покрытия и способ нанесения, если эти данные доступны;
- методику испытания и результаты для сопоставимого узла.
Такой перечень помогает сравнивать решения по одним критериям. Он также снижает риск принять характеристики покрытия для одной детали за доказательство его эффективности в другой конструкции. Если данные испытаний отсутствуют, целесообразно обсудить проверку на образцах или опытной детали до изменения процесса для всего узла.
Как трактовать результаты
Положительный результат отдельного теста подтверждает поведение покрытия только в заданных испытательных условиях. Он не гарантирует идентичного эффекта при другой температуре, нагрузке или смазке. Поэтому при внедрении важно соотнести испытания с реальной задачей, а после применения контролировать состояние поверхности и характер повреждений.
Если цель - снизить задиры, приоритетны данные испытаний, связанных с задиром. Если задача касается износа тонкопленочного слоя, нужны соответствующие методы оценки покрытия. А для анализа поврежденных зубьев следует отдельно установить их вид по ISO/TR 10825-2:2022. Сочетание диагностики и целевых испытаний дает более надежную основу для решения, чем одна характеристика, например твердость.
Часто задаваемые вопросы
Можно ли использовать антифрикционное покрытие вместо смазки?
Нет. Твердосмазочное покрытие может помогать при приработке, холодном пуске и граничном трении, но не отменяет требований к правильной смазочной системе. После нанесения покрытия узел должен работать с предусмотренной смазкой. Совместимость слоя со смазочной средой и условиями контакта проверяют отдельно.
Какие покрытия применяют для снижения трения в трансмиссии?
В материалах по трибологии упоминаются DLC, CrN, TiC, TiN, Al₂O₃ и GLC, а также карбидные и нитридные системы. Для твердосмазочных слоев рассматривают составы с MoS₂ и графитом. Ни один тип нельзя выбрать только по названию: пригодность зависит от пары трения и режима работы.
Как проверить стойкость покрытия к задирам?
Для зубчатых передач применяют FZG-испытания, включая step load test A10/16, 6R/120 по ISO 14635-2. Также среди методов на scuffing упоминается ASTM D5182. При оценке результатов нужно сверить испытательные условия с режимом конкретного узла и уточнить, какие повреждения фиксировали.
Подходят ли покрытия поршней для деталей трансмиссии?
Не автоматически. Поршни, кольца и зубчатые передачи работают в разных условиях, поэтому состав и результаты испытаний для одной детали нельзя без проверки переносить на другую. Для трансмиссии нужно учитывать материал основы, смазку, нагрузку и риск задиров, а пригодность покрытия подтверждать испытаниями на сопоставимом узле.
Заключение
Антифрикционные покрытия двигателя и трансмиссионных узлов могут снижать трение и износ в подходящих режимах, но универсального покрытия с заранее гарантированным эффектом для любой передачи нет. Для выбора важны условия контакта, совместимость со смазкой, адгезия, толщина слоя и результаты испытаний, включая методы оценки задиров и повреждений зубьев.
Следующий шаг - определить характер работы и повреждений конкретного узла, затем запросить у поставщика технические данные и протоколы испытаний по сопоставимому режиму. Для зубчатых передач стоит рассмотреть результаты по ISO 14635-2 или ASTM D5182, а состояние зубьев анализировать с учетом ISO/TR 10825-2:2022.
