Антифрикционные покрытия на поршнях помогают снизить трение и износ в паре «поршень - цилиндр», прежде всего при холодном пуске, обкатке и граничном трении. Это тонкая твердосмазочная пленка на поверхности детали, а не замена моторного масла или штатной системы смазки двигателя.
Статья будет полезна инженерам, специалистам по ремонту и закупщикам, которые выбирают покрытие поршней ДВС или оценивают технологию его нанесения. Разберем, как работает такой слой, какие параметры важны при подборе и почему результаты испытаний нельзя автоматически переносить на любой двигатель.
Что представляют собой антифрикционные покрытия для поршней
Антифрикционное твердосмазочное покрытие - это слой твердых смазочных компонентов, удерживаемых связующим на поверхности детали.
В составах для поршневых применений встречаются графит, дисульфид молибдена и PTFE. Конкретная комбинация компонентов и свойства готовой пленки зависят от рецептуры, поэтому нельзя считать все антифрикционные покрытия одинаковыми.

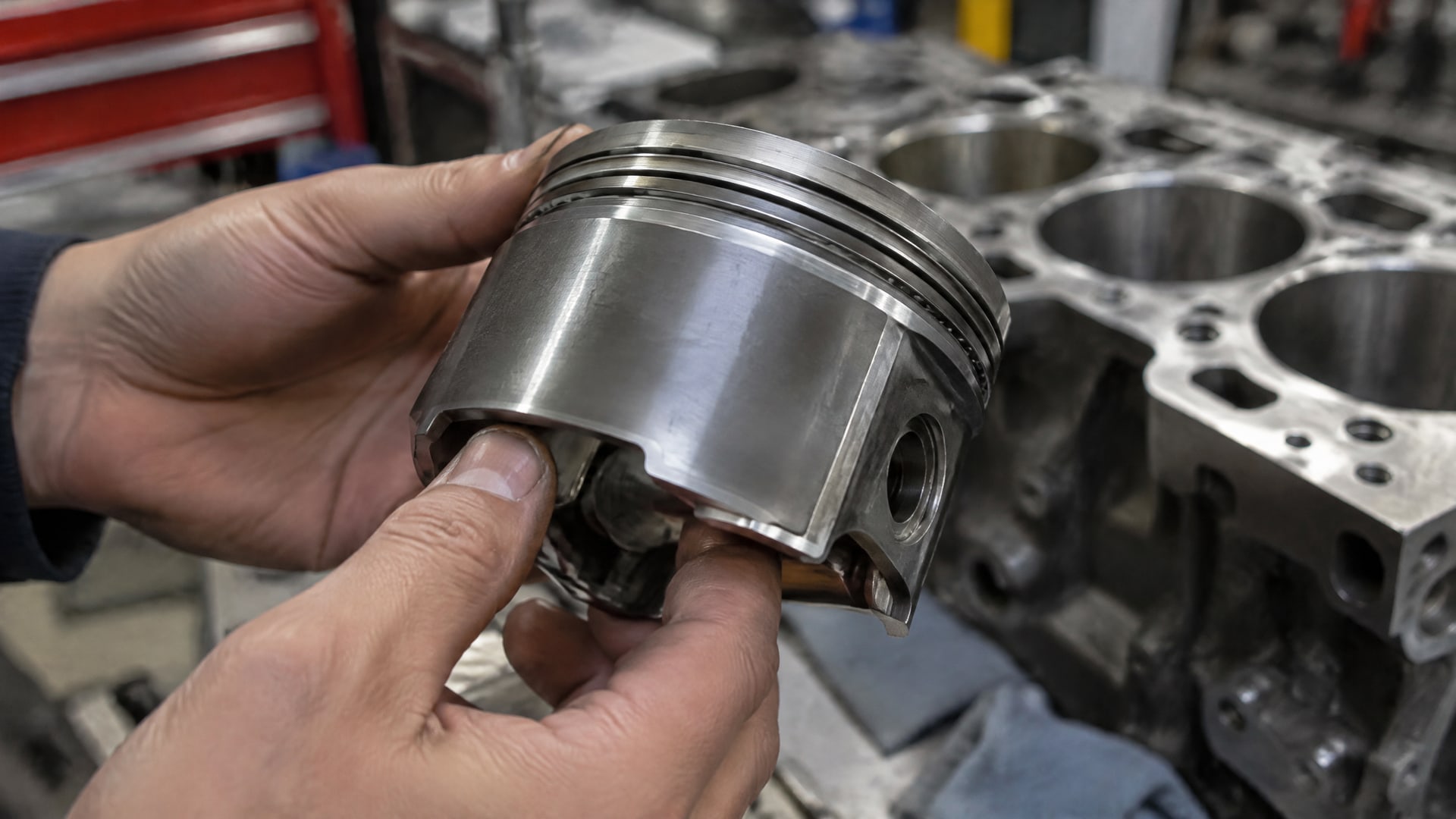

На поршне такой слой работает как отдельная поверхностная прослойка. Его задача - уменьшить трение и износ в режимах, когда между поверхностями нет устойчивой разделяющей масляной пленки. Особенно важны холодный пуск и приработка: именно для этих сценариев описывают применение сухих смазочных покрытий поршня и цилиндровой пары.
Твердосмазочная смазка в этом контексте не означает, что двигатель может работать без моторного масла. Покрытие решает локальную задачу на поверхности детали, тогда как штатная система смазки продолжает выполнять свою функцию. Рассматривать пленку как замену масла или способ отказаться от обслуживания двигателя нельзя.
Технологию также следует отличать от жидких масел и присадок. Покрытие наносят на деталь заранее и формируют на ее поверхности твердый слой. Рабочий результат зависит не только от наличия твердой смазки в составе, но и от адгезии к основанию, износостойкости, термостойкости и химстойкости пленки.
Для части покрытий в технических описаниях приводят сухую толщину 15-20 мкм и температуру отверждения 180-220 °C. Эти значения относятся к конкретным решениям, а не ко всем твердосмазочным покрытиям поршней. При подборе нужно сверяться с документацией на выбранный материал и технологией обработки детали.
В каких режимах покрытие поршня снижает трение
Основные сценарии применения - холодный пуск, обкатка и режимы граничного трения.
Во время холодного пуска условия смазывания отличаются от установившейся работы прогретого двигателя. При обкатке поверхности деталей прирабатываются, а контактные условия меняются. Твердосмазочный слой используют как дополнительную защиту в этих режимах, но он не отменяет работу моторного масла.
При выборе важно учитывать реальные условия контакта поршня и цилиндра: температуру, нагрузку, состояние поверхностей и наличие смазки. Нельзя делать вывод о пригодности покрытия только по низкому коэффициенту трения в отдельном испытании. Значение имеют также износостойкость слоя и то, сохраняет ли он сцепление с основанием в рабочей среде.
В одной экспериментальной работе для определенных составов на базе MoS2 и графита зафиксировали коэффициент трения 0,12-0,14 при температуре 110 °C и нагрузках 50-450 Н. Это результат конкретных испытаний, а не гарантированный показатель для любого поршневого покрытия или двигателя. Условия теста нужно сопоставлять с эксплуатационной задачей, прежде чем использовать данные для инженерного расчета.
Покрытие поршней ДВС не следует выбирать по принципу «чем меньше трение, тем лучше». Слой должен выдерживать контактные нагрузки и сохранять требуемые свойства при воздействии масла, топлива и смазок. Для некоторых покрытий заявлена стойкость к этим рабочим средам, но совместимость необходимо подтверждать для конкретного материала и режима применения.
Также важно учитывать геометрию детали. Толстый слой может повлиять на посадочные размеры и условия приработки. Поэтому параметры покрытия оценивают вместе с допусками детали и способом нанесения, а не отдельно от конструкции поршневой группы.
Составы покрытий и результаты испытаний
Органосвязанные твердосмазочные покрытия объединяют твердые смазочные компоненты и связующее.
В качестве наполнителей могут использоваться графит, дисульфид молибдена и PTFE. Их сочетание влияет на свойства пленки, но по одному названию компонента нельзя определить, как покрытие поведет себя на конкретном поршне.
Помимо таких пленок применяют и другие классы покрытий, включая DLC- и PVD-слои. Их нельзя смешивать с твердосмазочными красками или лаками: у этих решений разный принцип формирования слоя и область применения. При сравнении важно сначала определить тип покрытия, а затем оценивать характеристики, подтвержденные для соответствующей технологии.
Опубликованные результаты испытаний показывают, что эффект зависит от состава и условий работы. В одной технической публикации сообщается о снижении трения примерно на 40% и росте износостойкости примерно в 5 раз по сравнению с традиционными покрытиями. Эти показатели относятся к описанным в публикации условиям и не гарантируют такой же результат на другом двигателе.
Поэтому специалисту недостаточно сравнить только коэффициент трения. Для поршневого применения важны:
- адгезия пленки к материалу детали;
- износостойкость при заданной нагрузке;
- термостойкость;
- химстойкость к маслу и топливу;
- стабильность результата при выбранном способе нанесения.
При запросе «антифрикционное покрытие поршня» полезно уточнить, для какого двигателя и режима работы подбирают материал. Состав, допустимая температура, требования к подготовке поверхности и толщина пленки должны соответствовать конкретной детали. Результаты лабораторных испытаний и параметры покрытия нельзя переносить на другое применение без проверки.
Нанесение антифрикционного покрытия: подготовка и параметры
Качество слоя зависит не только от состава, но и от подготовки поверхности.

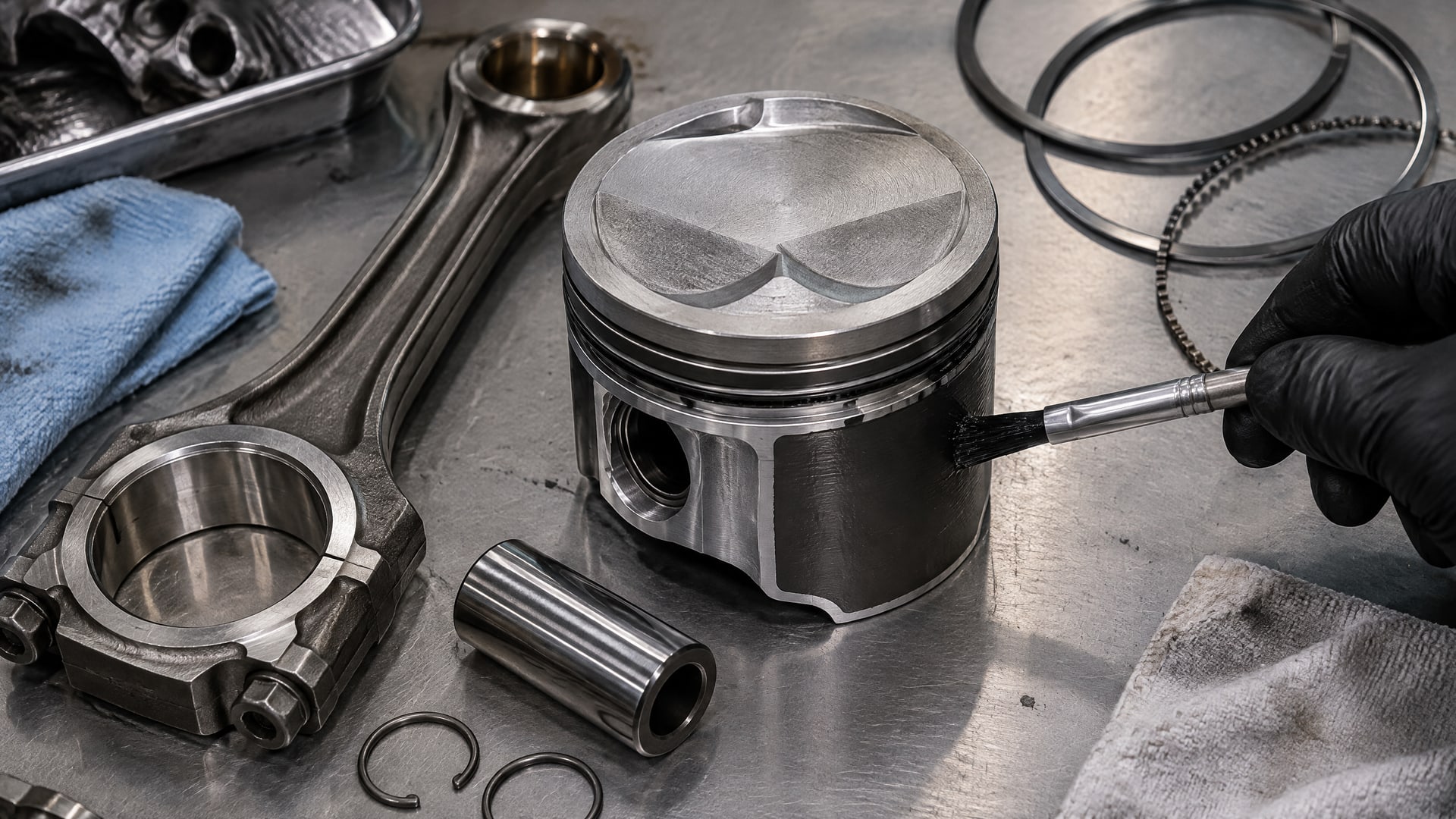

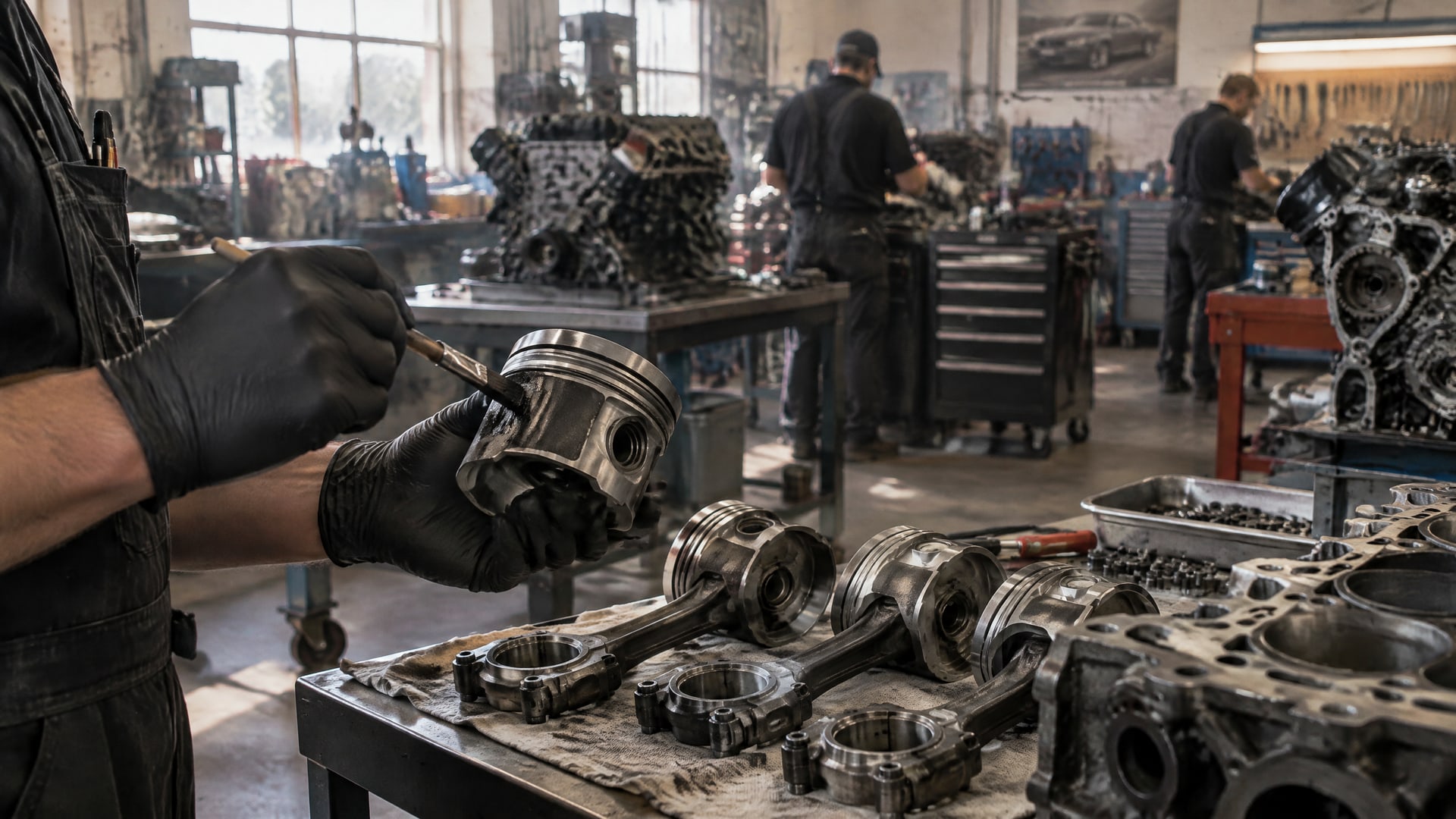

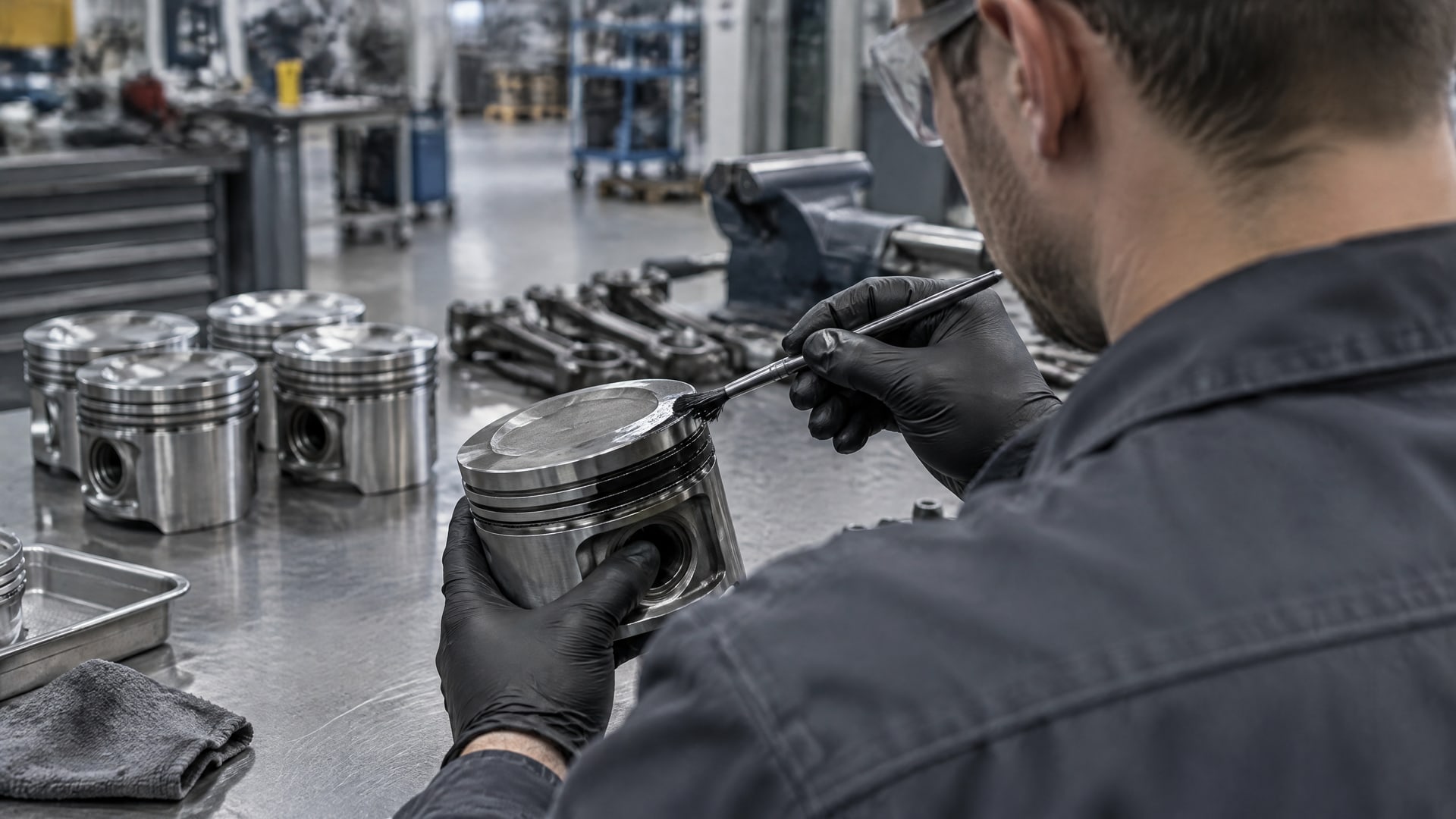

Перед нанесением поршень тщательно очищают и обезжиривают. Способ нанесения выбирают по технологическим требованиям конкретного покрытия: в источниках для таких материалов упоминаются распыление, шелкография и другие методы.
Особого внимания требует толщина сухой пленки. Для некоторых покрытий указан диапазон 15-20 мкм. Слишком толстый слой способен повлиять на посадочные размеры и приработку, поэтому наращивать его «с запасом» нельзя. Требуемое значение нужно брать из документации именно на выбранный материал.
Для отдельных решений температура отверждения составляет 180-220 °C. Это технологический параметр конкретных составов, а не универсальный режим для всех антифрикционных покрытий. Его учитывают при планировании обработки, проверяя допустимость нагрева для детали и соответствие оборудования требованиям процесса.
До нанесения стоит проверить, какие свойства покрытия подтверждены для рабочей среды. В документации на некоторые решения указывают стойкость к маслу, топливу, смазкам и растворителям. Однако перечень сред и условия испытаний могут различаться. Совместимость с моторным маслом, бензином или дизельным топливом нужно оценивать по техническим данным конкретного материала, а не по общему обозначению «антифрикционное покрытие».
При организации процесса также важно контролировать состояние подготовленной поверхности и повторяемость нанесения. Если требуется серийная обработка, параметры подготовки, нанесения и отверждения должны быть определены для выбранного материала и оборудования. Это позволяет оценивать покрытие как часть технологического процесса, а не как отдельную операцию без связи с качеством детали.
Как выбрать твердосмазочное покрытие для поршня
Подбор начинают с условий работы детали.
Нужно определить, в каких режимах требуется снизить трение: при холодном пуске, обкатке или дальнейшем контакте в условиях граничного трения. Затем проверяют материал поршня, рабочую среду, предполагаемую температуру и нагрузки. Покрытие не стоит выбирать только по названию или одному заявленному показателю.
Следующий шаг - сверить технические параметры. В документации ищут данные об адгезии, износостойкости, термостойкости, химстойкости, рекомендуемой толщине сухой пленки и температуре отверждения. Например, для некоторых решений приводят толщину 15-20 мкм и отверждение при 180-220 °C, но эти значения применимы только в рамках соответствующей документации.
Если требуется антифрикционное твердосмазочное покрытие, важно уточнить способ нанесения и подготовку детали. Эти условия влияют на итоговую пленку не меньше, чем выбранный состав. Для нового материала целесообразно оценить его на деталях и режимах, соответствующих реальной задаче, а не полагаться только на результаты испытаний, выполненных при других нагрузках и температуре.
Отдельно следует различать область применения. Покрытие для поршневой группы нельзя автоматически переносить на трансмиссию или ходовую часть: конструкция узлов и режимы трения различаются. Для трансмиссии и ходовой части тракторной техники применяют другие антифрикционные покрытия MODENGY, предназначенные для защиты от износа и коррозии. Это отдельное направление и не основание считать такое решение подходящим для поршня.
Закупщику полезно запросить техническую документацию и проверить, совпадают ли заявленные параметры с задачей производства или ремонта. Инженеру - сопоставить свойства покрытия с материалом поршня и технологией обработки. Если необходимого подтверждения нет, лучше не делать вывод о пригодности по общему описанию или по аналогии с другим узлом.
Часто задаваемые вопросы
Антифрикционное покрытие заменяет моторное масло?
Нет. Твердосмазочная пленка формирует отдельный слой на поверхности детали и помогает снизить трение в отдельных режимах, включая холодный пуск и обкатку. Она не заменяет моторное масло и штатную систему смазки. Применение покрытия не отменяет требований к маслу, обслуживанию и эксплуатации двигателя.
Чем толще покрытие поршня, тем лучше?
Нет. Для некоторых покрытий рекомендуют сухую пленку толщиной 15-20 мкм. Чрезмерная толщина может повлиять на посадочные размеры и приработку поршня. Конкретное значение зависит от материала и должно соответствовать его технической документации, а также требованиям к детали и процессу нанесения.
Все антифрикционные покрытия для поршней одинаковы?
Нет. Твердосмазочные органосвязанные составы могут включать графит, дисульфид молибдена или PTFE, а DLC- и PVD-слои относятся к другим классам покрытий. Различаются состав, способ нанесения и рабочие свойства. Подбирать материал нужно по режиму трения, нагрузке, температуре и совместимости с рабочей средой.
Как выбрать покрытие поршня для холодного пуска?
Нужно проверить, предназначен ли материал для поршневого применения и режимов граничного трения, а затем оценить его износостойкость, адгезию и стойкость к рабочим средам. Отдельно сверяют требования к подготовке поверхности, толщине пленки и отверждению. Результаты испытаний учитывают только с поправкой на условия, в которых их получили.
Заключение
Антифрикционные покрытия применяют на поршнях, чтобы снизить трение и износ при холодном пуске, обкатке и граничном трении. Результат определяется составом и структурой пленки, условиями работы, подготовкой поверхности и соблюдением технологии. Такое покрытие дополняет штатную смазку двигателя, но не заменяет ее.
Следующий шаг - определить режим работы поршня и сверить его с технической документацией на покрытие: проверить совместимость с материалом детали и рабочими средами, требования к толщине и отверждению, а также подтвержденные показатели износостойкости.
