Графит в узлах трения втулок помогает снизить зависимость от постоянной подачи жидкой смазки. Втулки с графитовыми вставками подходят для режимов, где масляная пленка не успевает сформироваться: при низких скоростях, прерывистой работе, пусках и остановках, а также ударных нагрузках. Но тип конструкции нужно выбирать с учетом нагрузки, геометрии и условий смазывания.
Материал будет полезен инженерам, техническим специалистам и закупщикам. Разберем, как работают графитовые вставки, чем они отличаются от спеченных подшипников, где уместны твердые смазки и какие параметры стоит проверить при выборе.
Как графит работает в узлах трения втулок
При движении вала графит переносится на сопряженную поверхность и формирует тонкий смазывающий слой.
Он помогает разделить поверхности трения, когда полноценная масляная пленка не образуется или подача жидкой смазки затруднена. Поэтому графитовые втулки рассматривают для сухого и полусухого режимов, а также для узлов с прерывистой работой.
Такой принцип применяют в самосмазывающихся втулках с твердыми вставками. Графит размещают в металлической основе, откуда он постепенно поступает к поверхности контакта. В обзорной литературе для таких втулок приводится ориентир: твердым смазочным материалом должно быть покрыто примерно 30-35% площади поверхности. Это не универсальный параметр для любой детали, а значение, которое следует соотносить с конструкцией и режимом работы.
Стандарт ISO 19259:2021 описывает самосмазывающиеся втулки с графитовыми вставками. В нем рассматриваются цилиндрические и фланцевые исполнения с металлическим корпусом из высокопрочной латуни и графитовыми пробками. Предпочтительные размеры в стандарте привязаны именно к этой конструкции.
Графитовые вставки не отменяют необходимости подбирать посадки и учитывать условия контакта втулки с валом. На результат влияют материал основы, размещение смазки и режим работы. Поэтому само наличие графита не гарантирует одинаковую работу детали в разных узлах.
Твердые смазки для втулок: где они уместны
Твердые смазки для втулок особенно полезны там, где жидкая смазка не успевает сформировать устойчивую пленку.
К таким режимам относятся низкие скорости, старт-стопная работа, периодические остановки и ударные нагрузки. Графит также рассматривают для узлов, где регулярная подача жидкой смазки затруднена.
При этом графитопробковая бронза не универсальное решение. Для открытых шарниров и тяжелонагруженных узлов твердые смазки могут быть удобны, тогда как в узких каналах и мелких смазочных отверстиях частицы способны затруднить подачу смазки. Это важно учитывать при оценке бронзографитовой конструкции: геометрия детали и расположение смазочных каналов должны соответствовать выбранному способу смазывания.
Если задача состоит в снижении износа и предотвращении схватывания или заедания, для таких узлов применяют и пластичные смазки с твердым компонентом. При работе с сопряжениями, где нужна такая поддержка, EFELE Графитовая смазка используется как решение для предотвращения схватывания и заедания, а также снижения износа. Ее выбор не заменяет проверки совместимости с узлом и требований к способу нанесения.
Графит особенно актуален, когда условия работы ограничивают применение жидких смазочных материалов. Но если в конструкции предусмотрены тонкие каналы или малые отверстия, оцените риск их засорения до выбора смазки с твердыми частицами.

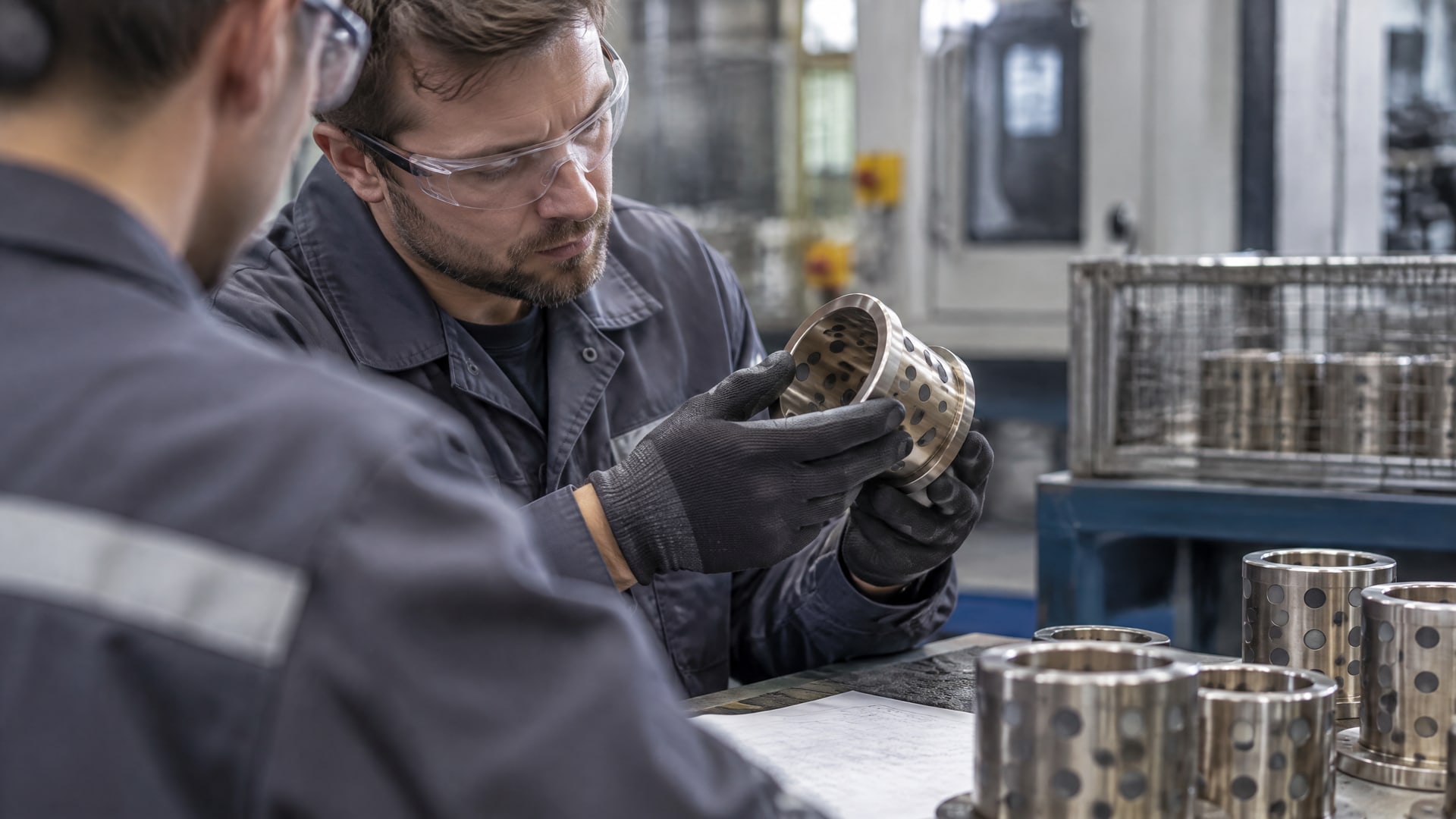

Графитопробковые втулки и спеченные подшипники
Графитопробковая втулка и спеченный подшипник с графитом - не одно и то же.
В первом случае твердая смазка находится в виде вставок или пробок в металлическом корпусе. Во втором деталь получают методом порошковой металлургии, а ее пористая структура может удерживать масло или участвовать в распределении твердых смазок.
Для спеченных бронзовых подшипников ASTM B439/B439M описывает изделия, изготовленные преимущественно из порошков меди, олова, свинца и графита. Отдельно от них рассматриваются конструкции с графитовыми пробками, размеры которых связаны с ISO 19259:2021. При закупке важно не смешивать эти типы изделий в спецификации: у них различаются строение и подход к контролю.
Для железо-графитных спеченных подшипников ранее применялся ASTM B782-00, но в актуальной сводке ASTM он отмечен как withdrawn. Поэтому при выборе нормативной документации нужно сверять ее актуальность, а не полагаться только на привычное обозначение материала.
Само слово «графит» в описании изделия не сообщает, каким способом он введен в конструкцию и как будет работать. Уточните у поставщика, идет ли речь о графитовых вставках, пористом материале или маслопропитанном спеченном изделии. Такое разграничение помогает корректно сопоставить конструкцию с режимом узла.

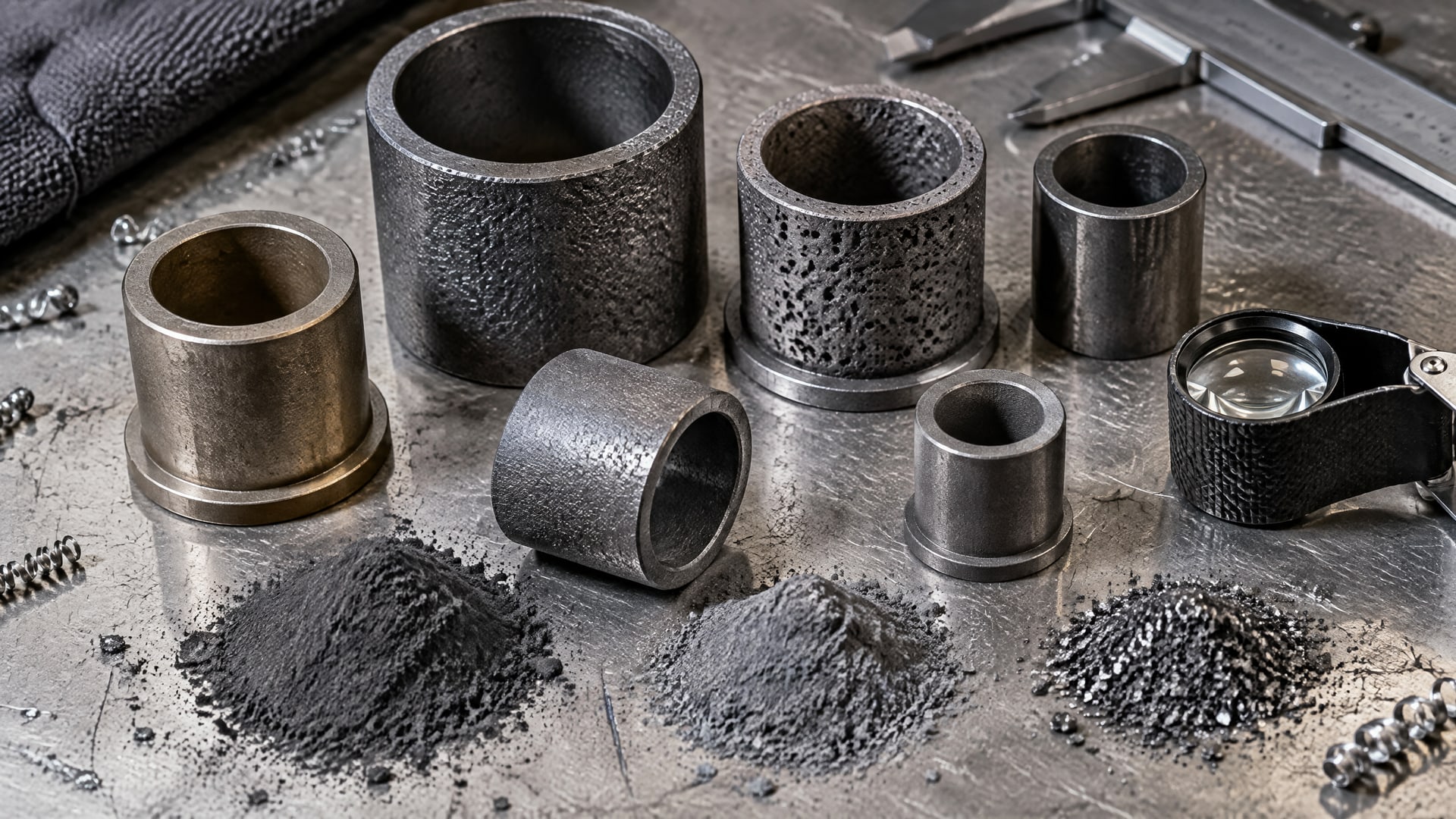

Испытания спеченных материалов и контроль качества
При выборе спеченных подшипников графит в составе материала - лишь один из параметров.
Для оценки изделия важны плотность, пористость и маслоемкость. Эти характеристики связаны со строением материала и его способностью удерживать масло, поэтому их стоит запрашивать вместе с обозначением марки.
Методы ASTM предусматривают отдельные способы контроля. ASTM B962-23 описывает определение плотности порошковых металлических изделий методом Архимеда. ASTM B963-24 относится к оценке маслоемкости, эффективности пропитки и поверхностно-связанной пористости. Эти стандарты помогают сформировать перечень проверок при приемке спеченной детали.
Требования к материалам для подшипников и деталей также приведены в IS 15585:2005. В нем рассматриваются химический состав, механические и физические свойства, а открытую пористость определяют по ISO 2738. Для испытаний применяют прессованные и спеченные образцы по ISO 6892. Для железо-графитных материалов стандарт указывает на наличие свободного графита либо сочетания свободного и связанного графита в микроструктуре.
При запросе коммерческого предложения закупщику полезно просить не только паспорт изделия, но и документы, относящиеся к конкретным характеристикам материала. Для спеченных деталей это могут быть сертификаты химического состава и механических свойств, а также протоколы контроля плотности и пористости. Перечень документов следует соотнести с требованиями проекта и применимыми стандартами.
Как выбрать втулку с графитом
Начните с режима работы: определите, успевает ли формироваться масляная пленка, насколько часто узел останавливается и есть ли ударные нагрузки.
Если смазка подается через каналы, проверьте их сечение и расположение относительно предполагаемых частиц. Для открытых узлов и втулок с графитовыми вставками такой анализ помогает избежать неверного выбора конструкции.
Затем уточните тип изделия. Для графитопробковой втулки проверьте геометрию и сопоставьте ее с предпочтительными размерами, рассматриваемыми в ISO 19259:2021. Для спеченного подшипника запросите данные о плотности, пористости и маслоемкости, а также уточните методы контроля. Не считайте графитопробковую бронзу и спеченную бронзу взаимозаменяемыми только из-за наличия графита.
При сравнении предложений полезно сверить:
- Материал металлической основы и способ размещения графита.
- Исполнение втулки: цилиндрическое или фланцевое.
- Условия работы: скорость, прерывистость, наличие ударных нагрузок и доступность подачи смазки.
- Наличие узких каналов и мелких отверстий, которые могут засоряться частицами.
- Документы на химический состав, механические свойства, плотность, пористость и маслоемкость - в зависимости от типа изделия.
Такой порядок снижает риск сравнения деталей с разной конструкцией и назначением. Для инженера ключевой результат - соответствие узла режиму трения, а для снабженца - спецификация, в которой однозначно указаны исполнение и требуемые подтверждающие документы.
Часто задаваемые вопросы
Когда графитовые втулки предпочтительнее втулок с жидкой смазкой?
Графитовые втулки рассматривают для режимов, где масляная пленка не успевает сформироваться: при низких скоростях, прерывистой работе, частых пусках и остановках, а также ударных нагрузках. Подходящую конструкцию выбирают с учетом материала основы, посадок и геометрии узла, а не только по наличию графита.
Чем графитопробковая втулка отличается от спеченного подшипника?
Графитопробковая втулка имеет твердые смазочные вставки в металлической основе. Спеченный подшипник изготавливают методом порошковой металлургии, при этом пористая структура может удерживать масло или участвовать в распределении твердых смазок. Для контроля спеченных изделий отдельно оценивают плотность, пористость и маслоемкость.
Подходит ли графит для втулок с мелкими смазочными каналами?
Не всегда. Твердые частицы могут затруднять подачу смазки через узкие каналы и мелкие отверстия. Перед выбором проверьте конструкцию втулки и расположение точек смазывания. Для открытых шарниров и тяжелонагруженных узлов графитовые решения рассматривают чаще, но режим работы все равно требует отдельной оценки.
Какие параметры проверять при закупке спеченного подшипника?
Уточните плотность, пористость и маслоемкость, а также запросите документы на химический состав и механические свойства. ASTM B962-23 описывает определение плотности методом Архимеда, а ASTM B963-24 - контроль маслоемкости, эффективности пропитки и поверхностно-связанной пористости. Сверьте требуемые проверки со спецификацией изделия.
Заключение
Графит в узлах трения втулок полезен, когда масляная пленка не успевает сформироваться или регулярная подача жидкой смазки затруднена. Графитопробковые втулки и спеченные подшипники решают разные задачи, поэтому при выборе нужно учитывать устройство детали, режим работы и возможное влияние частиц на смазочные каналы.
Следующий шаг - зафиксировать в спецификации тип конструкции и условия эксплуатации, а для спеченного изделия отдельно запросить данные о плотности, пористости и маслоемкости. Для втулок с графитовыми вставками проверьте геометрию и соответствие исполнения рассматриваемым в ISO 19259:2021 размерам.
