При волочении рост температуры смазочно-охлаждающей жидкости (СОЖ) может сопровождаться усилением пенообразования, но не объясняет его сам по себе. На поведение жидкости также влияют аэрация, турбулентность возвратного потока, состояние фильтров и загрязнение системы. Поэтому смазка волочения проволоки должна оцениваться не только по заявлению о низком пенообразовании, но и по результатам испытаний и работе в условиях конкретной линии.
Материал полезен инженерам, технологам и снабженцам, которые подбирают СОЖ или разбираются с пеной в циркуляционном контуре. Ниже приведены ориентиры по температуре на входе и выходе из зоны волочения, подходы к оценке пены, данные по фильтрации и порядок проверки причин нестабильной работы.
Как температура СОЖ влияет на пенообразование при волочении
Температурный режим задают отдельно для подачи жидкости и ее возврата из зоны волочения.
В технических материалах для циркуляционных систем указан рекомендуемый диапазон 18–28 °C на входе, а температуру на выходе из зоны волочения советуют удерживать ниже 45 °C. Для центральных систем также приводится типичный диапазон 20–35 °C у входа в фильеры. Эти ориентиры не следует сводить к единому пределу: рабочие значения нужно соотносить с конструкцией линии и паспортными данными СОЖ.

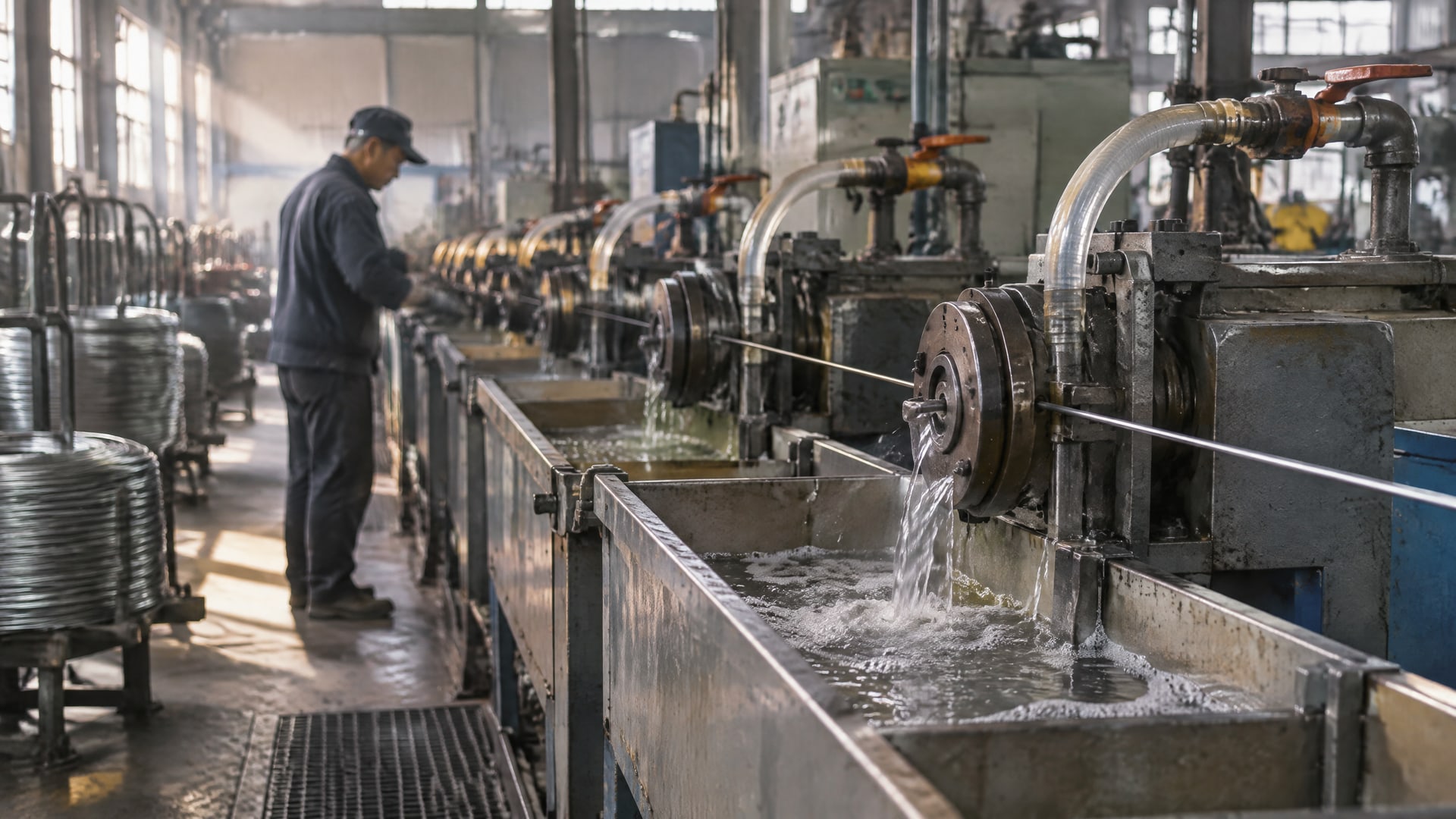

Если жидкость нагревается, пена может усиливаться, однако связь не всегда означает, что причина только в рецептуре. При высокой температуре важно проверить, не усилилась ли турбулентность в возвратных линиях и не попадает ли в систему лишний воздух. Пена и воздух в контуре ухудшают условия смазывания и теплопередачи, что может сказаться на стабильности процесса и ресурсе фильер.
Как задать температурные ориентиры
Для контроля полезно фиксировать температуру в двух точках: на подаче к фильерам и на выходе из зоны волочения. Запись только одного значения не показывает, где именно возникает перегрев. Если входная температура выходит за принятый для линии диапазон или выход приближается к отметке 45 °C, следует проверить охлаждение и условия циркуляции.
- Сравнивайте температуру подачи с рабочим диапазоном, установленным для применяемой СОЖ и оборудования.
- Отдельно отслеживайте нагрев жидкости после прохождения зоны деформации.
- При росте температуры проверяйте чиллер, возвратные линии и наличие турбулентности.
- Не оценивайте смазочную жидкость только по поведению при комнатной температуре, если линия работает в более горячем режиме.
Эти меры помогают отличить температурную проблему от недостаточной фильтрации или избыточного аэрирования. Если пена появляется только при повышении производительности, важна проверка всей циркуляции, а не только пробы жидкости в емкости.
Как оценивать пенообразование смазки для волочения проволоки
Фраза «низкопенная» сама по себе не дает инженеру достаточной информации.
Для сравнения нужны условия испытания: температура, продолжительность подачи воздуха и период наблюдения за пеной. Без них результаты из разных паспортов могут быть несопоставимы. Кроме того, лабораторный тест не гарантирует такого же поведения жидкости в контуре волочильной линии.
ISO 6247:1998 описывает определение пенообразования смазочных масел при 24 °C, затем при 93,5 °C и после охлаждения снова при 24 °C. В методе оценивают склонность к образованию пены после 5 минут продувки воздухом и ее устойчивость после 10 минут отстаивания. Это дает основу для сравнения испытанных жидкостей при заданных условиях.
ISO 12152:2012 рассматривает пенообразование и воздуховыделение промышленных масел на зубчатом стенде. Объем пены фиксируют через интервалы наблюдения продолжительностью до 90 минут. Стандарт полезен для сопоставления результатов по индустриальным маслам, однако его показатели не следует автоматически считать полной моделью работы СОЖ в системе волочения.
Что запросить у поставщика
При выборе жидкости для линии уточняйте, каким методом получены данные о пене и при каких температурах проводили испытания. Для технолога и закупщика важно понимать не только итоговый показатель, но и его связь с рабочим диапазоном конкретной системы. Если производитель приводит результаты по ISO 6247 или ISO 12152, сверяйте условия теста с реальным температурным режимом и типом оборудования.
Для смазки волочения проволоки паспортные данные стоит рассматривать вместе с практическими параметрами эксплуатации: температурой подачи и возврата, способом циркуляции, состоянием фильтров и уровнем загрязнения. Указание «non-foaming» без метода испытания не отвечает на вопрос, как продукт поведет себя при нагреве, аэрации и загрязнении контура.
Фильтрация смазки волочения и возвратный поток
Состояние фильтрации влияет на работу СОЖ и может быть частью проблемы с пеной.

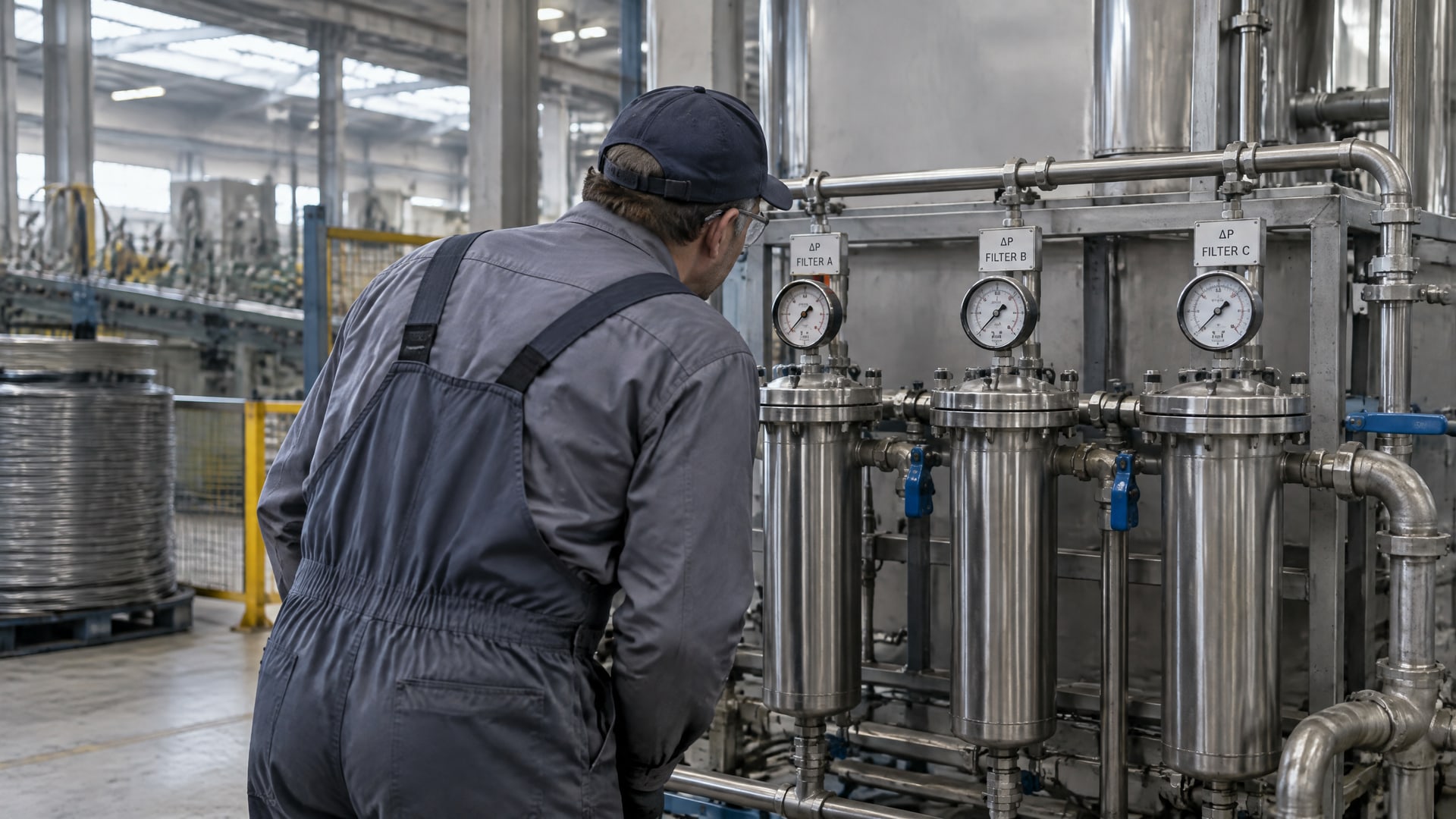

В техническом руководстве по волочению приведена двухступенчатая схема: грубая фильтрация на 100 мкм и тонкая на 20–50 мкм. Очистку или замену фильтров предлагают выполнять, когда перепад давления превышает базовый уровень на 0,5 bar. Эти значения служат практическими ориентирами, а не универсальной настройкой для любого оборудования.
Накопление металлических частиц также требует контроля. В руководстве отмечено, что загрязнение выше 500 ppm повышает абразивный износ и ухудшает качество поверхности проволоки. При этом загрязненная циркуляция может сопровождаться нестабильной работой системы. Поэтому рост пены стоит оценивать вместе с состоянием фильтров и количеством мелкой стружки, а не только как признак неподходящего состава жидкости.
Что проверить в контуре
- Сравнить текущий перепад давления на фильтрах с базовым значением.
- Проверить, соответствует ли фактическая фильтрация ступеням 100 мкм и 20–50 мкм, предусмотренным для конкретной линии.
- Осмотреть возвратные линии и снизить турбулентность, если поток активно захватывает воздух.
- Проверить накопление металлических частиц, особенно если ухудшилось качество поверхности проволоки.
- Убедиться, что жидкость возвращается в систему без избыточного аэрирования.
Подача в зону захода в фильеру тоже влияет на условия процесса. В техническом руководстве описана ориентация сопел под 45° к входу проволоки как способ улучшить захват смазки и уменьшить проблемы с подачей. Это не замена контролю температуры и фильтрации, а один из параметров, который следует учитывать при проверке системы.
Выбор СОЖ при высокой температуре и склонности к пенообразованию
Если пена появляется при нагреве, начинать подбор другой жидкости до проверки системы не всегда рационально.
Перегрев, засорение фильтров, мелкая стружка и турбулентный возврат могут поддерживать проблему даже при подходящем составе СОЖ. Сначала полезно установить, в какой точке растет температура и меняется ли перепад давления при появлении пены.
При сравнении жидкостей важны подтвержденные результаты испытаний на пенообразование и соответствие температурному режиму линии. Для волочения нержавеющей проволоки и других труднодеформируемых материалов особенно важно проверять стабильность именно в рабочем диапазоне, а не ориентироваться только на данные при комнатной температуре. Дополнительно учитывают фильтрацию и характер возврата жидкости.

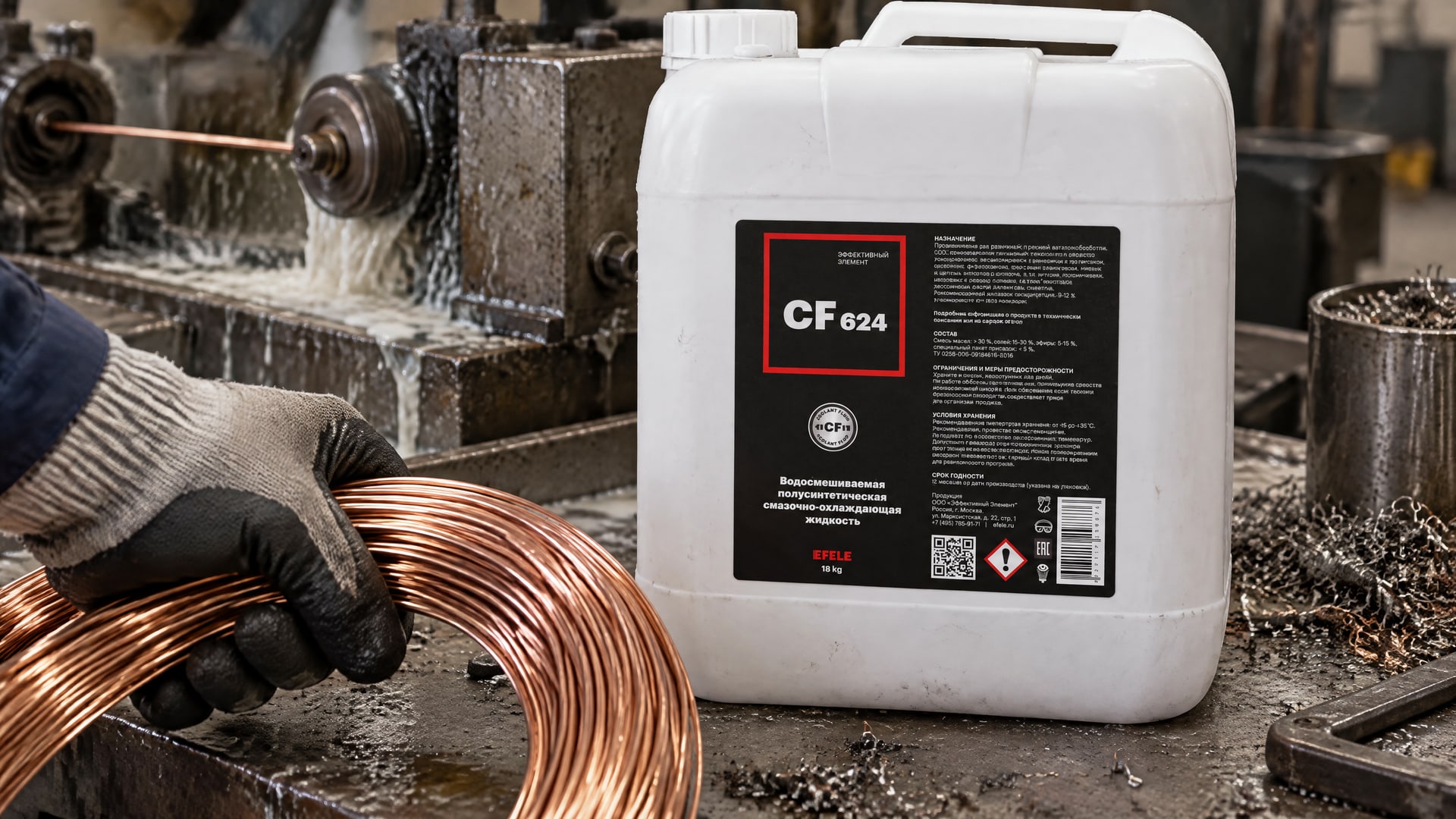

Когда вместе с пеной возникает шламообразование, одной регулировки возвратного потока может быть недостаточно: требуется оценить состояние состава и его пригодность для фактического режима. Для такой задачи подходит полусинтетическая водорастворимая СОЖ EFELE CF-624: ее применяют при проблемах с пенообразованием и шламообразованием в процессе волочения, в том числе при высоких температурах; продукт рассчитан на стабильную работу в широком диапазоне температур.
Перед переходом на другую СОЖ следует сопоставить ее паспортные данные с режимом линии и проверить совместимость с действующей системой. В техническом задании полезно запросить метод испытания пенообразования, температурный диапазон, сведения о фильтрации и воздуховыделении. Это позволяет сравнивать не рекламные формулировки, а параметры, относящиеся к условиям производства.

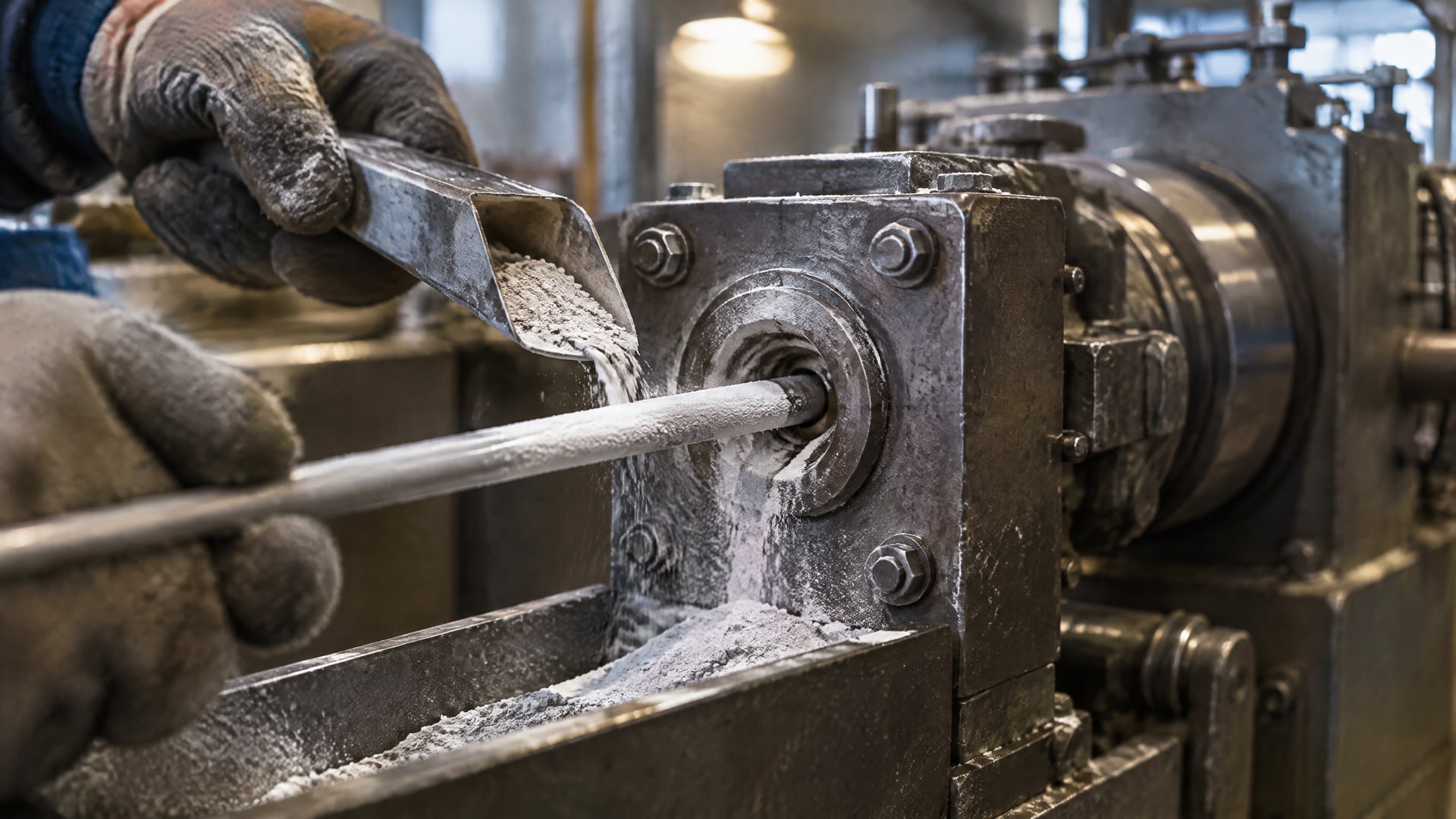

Чем отличается смазка для сухого волочения проволоки
Сухое волочение и мокрое волочение с циркуляцией жидкой СОЖ требуют раздельного рассмотрения.
В циркуляционной системе контролируют температуру, пенообразование, возвратный поток и фильтрацию. Для смазки для сухого волочения проволоки контроль пены в жидком контуре не является тем же критерием, поскольку речь идет о другом режиме работы.
Поэтому нельзя выбирать смазки для сухого волочения проволоки по результатам теста на пену, предназначенного для жидкостей, и переносить эти выводы на циркуляционную систему. Аналогично, данные о СОЖ для мокрого процесса не дают ответа о пригодности материала для сухого волочения. В обоих случаях сначала определяют тип процесса, затем сверяют требования оборудования и технические данные продукта.
Для нержавеющей проволоки и других труднодеформируемых материалов вопрос температуры особенно важен, если линия работает у верхней границы своего температурного окна. Однако подбирать смазку следует не по одному признаку «для нержавеющей проволоки»: проверяют соответствие конкретному режиму, данные по стабильности при рабочей температуре и условиям подачи. Если речь идет о жидкой циркуляционной системе, отдельно оценивают пену, загрязнение и фильтрацию.
Порядок диагностики пены на линии волочения
Практическую проверку удобно вести по этапам.
Такой порядок помогает не менять состав СОЖ, пока не исключены причины, связанные с температурой и циркуляцией. В журнале линии фиксируют температуру подачи и выхода, состояние фильтров, перепад давления и момент появления пены.
- Измерить температуру на входе в фильеры и на выходе из зоны волочения; сопоставить результаты с ориентирами 18–28 °C и ниже 45 °C.
- Проверить охлаждение, включая работу чиллера, если он установлен для удержания заданной температуры.
- Оценить возвратный поток и турбулентность, которые могут усиливать захват воздуха.
- Сравнить перепад давления на фильтрах с базовым уровнем; в приведенном руководстве очистку связывают с превышением на 0,5 bar.
- Проверить фильтрацию и загрязнение металлическими частицами; значение выше 500 ppm в руководстве связано с ростом абразивного износа и ухудшением поверхности проволоки.
- Сопоставить паспортные данные СОЖ с рабочими температурами и условиями испытаний на пену.
Если после проверки циркуляции проблема сохраняется, переходят к оценке самой жидкости и подтвержденных результатов испытаний. Измерения при 24 °C и 93,5 °C по ISO 6247:1998 дают сравнительную информацию о пенообразовании масел в лабораторных условиях, а ISO 12152:2012 оценивает пену и воздуховыделение на зубчатом стенде. Ни один тест не отменяет проверки на рабочей линии, где одновременно действуют температура, загрязнение и гидравлика возврата.
Часто задаваемые вопросы
Какую температуру СОЖ поддерживать при волочении проволоки?
В технических материалах для эмульсии на входе приводится диапазон 18–28 °C, а для центральных циркуляционных систем также указан типичный диапазон 20–35 °C у входа в фильеры. Температуру на выходе из зоны волочения рекомендуют держать ниже 45 °C. Ориентиры следует соотносить с оборудованием и паспортом СОЖ.
Какой стандарт указывать для оценки пенообразования?
В техническом задании можно запросить результаты испытаний по ISO 6247:1998 и/или ISO 12152:2012. Первый метод включает испытания при 24 °C и 93,5 °C с повторной оценкой после охлаждения до 24 °C. Второй оценивает пену и воздуховыделение на зубчатом стенде, фиксируя объем пены до 90 минут.
Что проверить, если пена появляется при нагреве?
Сначала измерьте температуру подачи и выхода, затем проверьте охлаждение, турбулентность возвратного потока и состояние фильтров. В руководстве по волочению приведены фильтрационные ступени 100 мкм и 20–50 мкм; очистку связывают с превышением перепада давления на 0,5 bar относительно базового уровня.
Подходит ли одна СОЖ для сухого и мокрого волочения?
Сухое волочение и мокрое волочение с циркуляцией жидкости требуют раздельного подбора. Для мокрого процесса оценивают пенообразование, температуру, фильтрацию и возвратный поток. Результаты испытаний жидкой СОЖ на пену нельзя напрямую переносить на смазки для сухого волочения проволоки.
Заключение
Температура влияет на пенообразование СОЖ при волочении, но результат зависит также от аэрации, возвратного потока, фильтрации и загрязнения. Для циркуляционных систем контролируют температуру на входе и выходе, проверяют состояние фильтров и сопоставляют паспортные данные с результатами испытаний по ISO 6247:1998 или ISO 12152:2012.
Следующий шаг для технолога или снабженца: зафиксировать температуры подачи и выхода, базовый перепад давления на фильтрах и условия появления пены, затем сверить эти данные с паспортом СОЖ и требованиями линии. Такой разбор помогает определить, связана ли проблема прежде всего с режимом циркуляции, фильтрацией или подбором жидкости.
