Фильтровальное полотно для волочильной эмульсии подбирают по размеру и характеру загрязнений, требуемой чистоте жидкости и способности фильтра пропускать рабочий поток без быстрого забивания. Сетка фильтра 70 микрон подходит для грубой очистки от крупных механических примесей, но не заменяет тонкую фильтрацию, если нужно удалять мелкие частицы.
Статья поможет инженерам и техническим специалистам выбрать номинал полотна, оценить многоступенчатую схему и понять, как проверить результат очистки. Закупщикам она даст основу для сравнения предложений: важно учитывать не только размер ячейки, но и пропускную способность, ресурс фильтрующей среды и требования к чистоте эмульсии.
Какую задачу решает фильтрация волочильной эмульсии

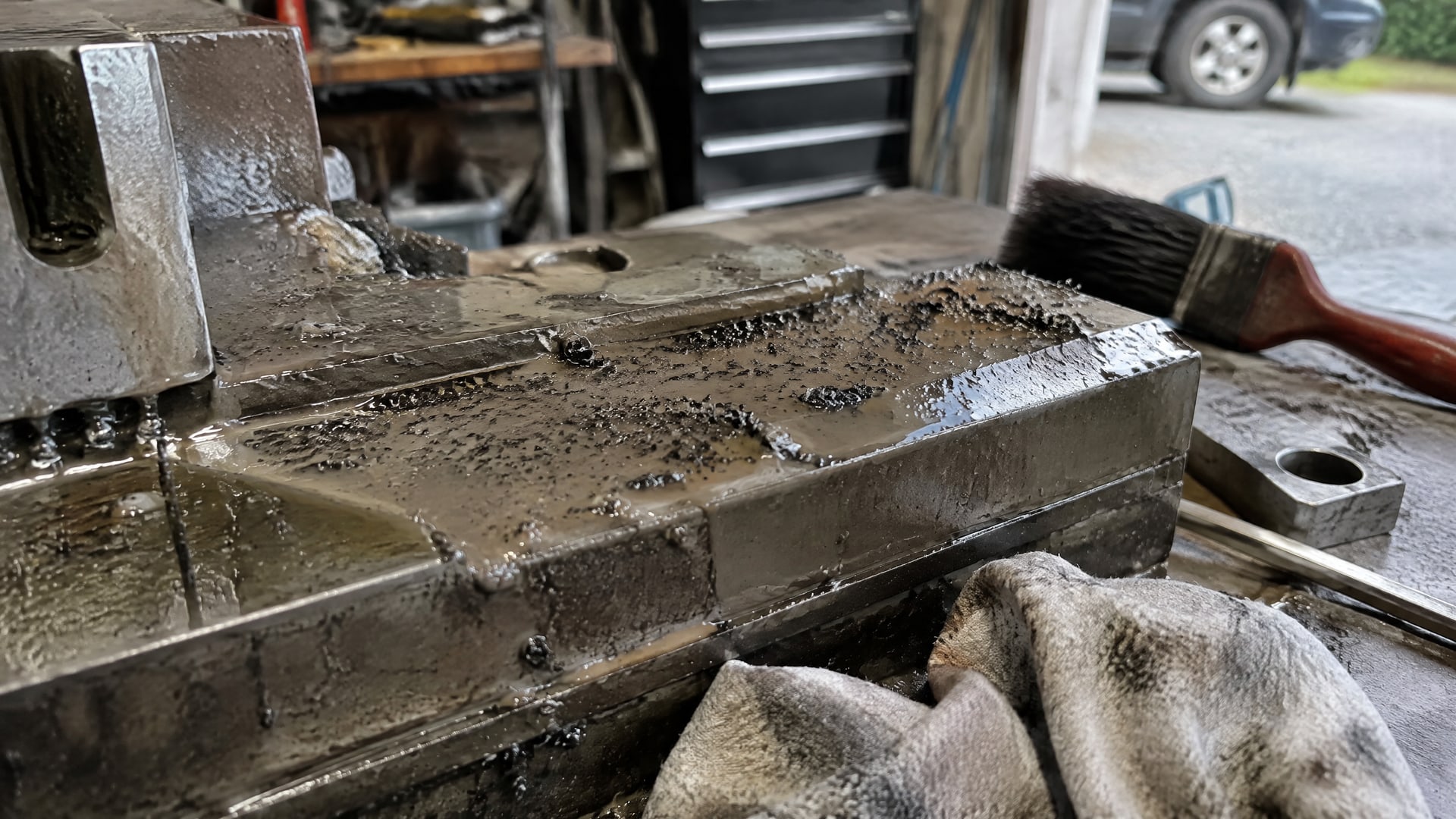

При обработке металла в рабочую жидкость попадают стружка, твердые частицы и шлам.
Пористая ткань, фильтровальная бумага и проволочная сетка задерживают такие загрязнения и помогают поддерживать чистоту циркулирующей эмульсии. Выбор фильтрующей среды зависит от того, какие именно примеси нужно удалить и какой уровень чистоты требуется процессу.
Для механических примесей в технологических жидкостях типичен диапазон фильтрации 50-100 мкм. Это ориентир для удаления твердых частиц, а не универсальное требование для любого волочильного стана. Если в потоке преобладает крупная металлическая взвесь, более грубая ступень может задерживать ее, не создавая избыточной нагрузки на тонкое полотно.
Важно отделять очистку от твердых загрязнений от поддержания химических свойств эмульсии. Фильтрующая среда задерживает частицы, но не устраняет химическую деградацию жидкости. Поэтому очистка волочильной смазки фильтром не заменяет контроль состояния эмульсии и обслуживание ванны.
При постановке задачи инженеру стоит зафиксировать, какие включения обнаруживаются в потоке, где установлено фильтрующее устройство и какой результат требуется получить. Если цель - убрать крупный осадок и снизить попадание частиц в систему, подход может отличаться от задачи по уменьшению количества мелкодисперсных включений. В последнем случае одного грубого полотна может быть недостаточно.

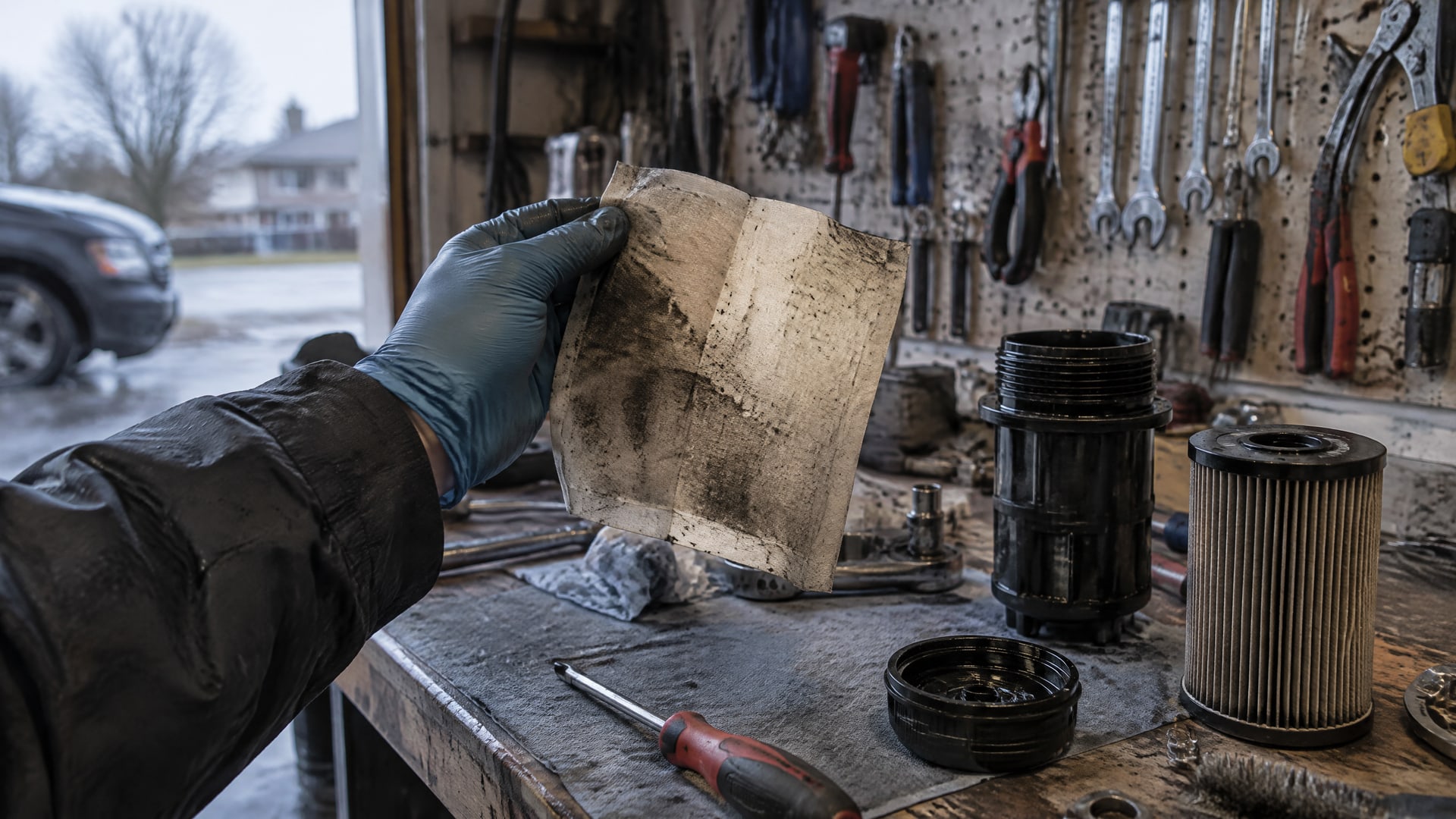

Для оценки системы полезно учитывать не только чистоту на выходе, но и работу фильтра в процессе эксплуатации. Быстрое забивание, падение расхода или рост перепада давления указывают, что выбранная тонкость либо не соответствует загрязненности потока, либо требует предварительной ступени. Фильтрация волочения должна обеспечивать баланс между задержанием частиц и стабильной подачей эмульсии.
Сетка фильтра 70 микрон: когда ее достаточно
Полотно с номиналом 70 мкм находится внутри типичного диапазона 50-100 мкм для удаления твердых механических примесей.
Его рассматривают как ступень грубой очистки: оно может задерживать сравнительно крупные частицы, но не предназначено автоматически для удаления всей мелкодисперсной фазы. Поэтому вопрос «подойдет ли 70 мкм» решают с учетом загрязнений и требований процесса.
Если основная проблема - крупная стружка или осадок, такой номинал может стать отправной точкой для подбора. Но одинаковая цифра на полотне не гарантирует одинаковую чистоту жидкости после фильтрации: на результат влияет вся схема очистки. При высоком содержании мелких включений может понадобиться дополнительная, более тонкая ступень.
Исследования фильтрации эмульсий охватывают фильтры с порами 16-40 мкм, а стабильные эмульсии проходили через среды с порами 10-16 мкм без коалесценции. Эти значения показывают, что возможны более тонкие варианты, но не означают, что их следует устанавливать на любом участке. Чем тоньше полотно, тем важнее оценить риск его забивания и падения расхода.
| Задача | Ориентир по размеру пор | Что учитывать |
|---|---|---|
| Удаление крупных механических примесей | 50-100 мкм | Состав загрязнений и пропускную способность |
| Грубая ступень при номинале 70 мкм | 70 мкм | Для мелких частиц может потребоваться следующая ступень |
| Более тонкая фильтрация | 16-40 мкм или 10-16 мкм | Риск забивания и стабильность эмульсии |
Таблица не задает готовую спецификацию для конкретного стана. Размер пор в испытаниях и номинал промышленного полотна не всегда описывают результат одинаково, поэтому их нельзя механически приравнивать. До заказа следует сверить данные фильтрующей среды с требованиями оборудования и испытать полотно на реальной эмульсии.
Как подобрать тонкость фильтрации без потери расхода
Слишком тонкое полотно не всегда улучшает работу системы.
Если в эмульсии много твердых частиц, мелкие поры могут быстро забиваться, из-за чего уменьшается расход и растет перепад давления. В результате фильтр задерживает более мелкие включения, но требует более частого обслуживания или ограничивает подачу жидкости.
Подбор начинают с определения целевой чистоты, а затем сопоставляют ее с размером загрязнений и возможностями фильтрующего оборудования. Для промышленной оценки чистоты жидкостей применяют классификацию ISO 4406. В технических материалах по отдельным фильтрующим решениям указано достижение классов до ISO code 12/8/3 и лучше, но это не готовое требование для каждой волочильной эмульсии и не гарантия такого результата на конкретной установке.
Поэтому при фильтрации волочильной эмульсии полезно сравнивать состояние жидкости до и после фильтрации и одновременно наблюдать за режимом работы системы. Если чистота улучшается, но поток быстро падает, выбранная тонкость может быть чрезмерной для текущей нагрузки. Если расход остается стабильным, но мелкие загрязнения сохраняются, стоит оценить более тонкую ступень или изменение последовательности фильтрующих сред.
Для первичной проверки можно зафиксировать несколько показателей:
- содержание или характер видимых твердых примесей до и после фильтрации;
- изменение расхода и перепада давления в процессе работы;
- частоту замены или очистки полотна;
- стабильность эмульсии после прохождения через фильтр;
- соответствие итоговой чистоты требованиям технологического процесса.
Универсального номинала, который подходит для любой эмульсии и любого волочильного стана, нет. Решение принимают по результатам испытания в рабочем режиме. Если предприятие задает целевой уровень чистоты по ISO 4406, его следует рассматривать вместе с данными о загрязнениях и пропускной способности, а не заменять одной цифрой микронности.

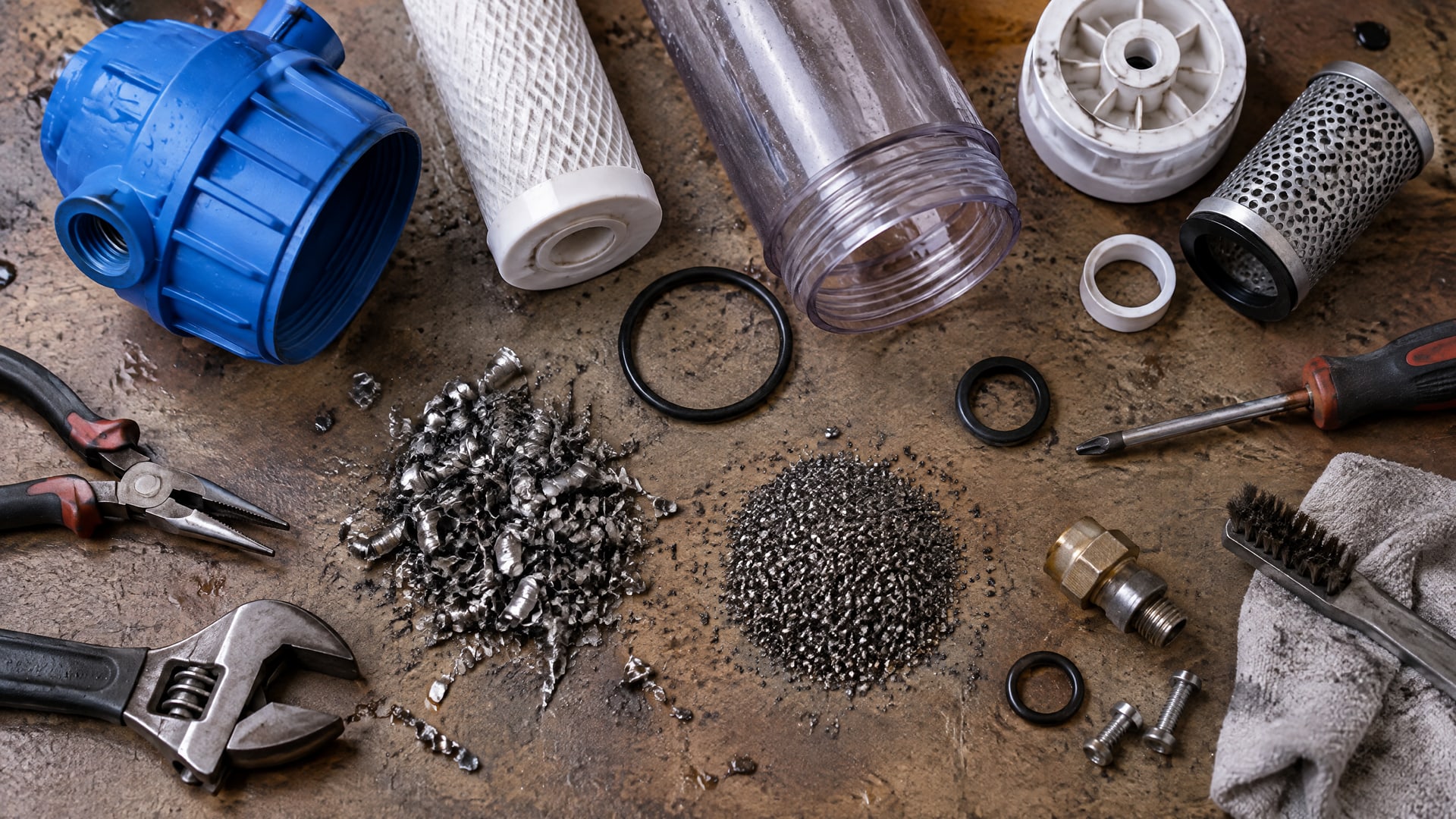

Когда нужна ступенчатая фильтрация
Если поток содержит одновременно крупные и мелкие механические примеси, один барьер может не обеспечить нужный баланс между чистотой и ресурсом фильтра.
В такой ситуации применяют последовательные ступени: сначала более грубую, затем более тонкую. Первая задерживает крупную взвесь и снижает нагрузку на следующую, а вторая работает с меньшими частицами.
Например, 70 мкм можно рассматривать как грубую ступень, если фактические загрязнения и оборудование это допускают. Для последующей очистки в материалах по испытаниям эмульсий встречаются поры 16-40 мкм и 10-16 мкм. Это возможные ориентиры для испытаний, а не универсальная схема: конкретные номиналы выбирают по требуемой чистоте и скорости забивания.
Ступенчатая схема особенно уместна, когда крупные включения быстро забивают тонкое полотно. Однако добавление ступеней само по себе не гарантирует нужный результат. Важны совместимость фильтрующих сред с оборудованием, достаточная пропускная способность и контроль состояния эмульсии после прохождения фильтра.
Для сравнения вариантов удобно провести испытание на одинаковом потоке и фиксировать одни и те же параметры: состояние жидкости на выходе, расход, перепад давления и ресурс полотна. Если при более тонкой ступени чистота улучшается, но расход быстро снижается, следует проверить, поможет ли предварительная грубая фильтрация. Если результат по чистоте не меняется, дальнейшее уменьшение пор может не дать практического преимущества.
Многоступенчатая очистка также помогает не требовать от одного полотна решения разных задач одновременно. Грубая ступень работает с крупными загрязнениями, а более тонкая нацелена на мелкие включения. Окончательный выбор подтверждают испытанием на конкретной эмульсии: стабильные эмульсии могут проходить через фильтрующую среду без коалесценции при корректно выбранных порах и режиме фильтрации.
Как проверить полотно на рабочей эмульсии
Перед закупкой партии стоит проверить материал на реальной жидкости и в режимах, близких к производственным.
Испытание должно показать не только задержание частиц, но и то, как быстро полотно забивается, сохраняется ли нужный расход и остается ли эмульсия стабильной после фильтрации. Оценка только по маркировке в микронах не дает полной картины работы системы.
Для сопоставления образцов зафиксируйте исходное состояние эмульсии, тип и номинал полотна, продолжительность испытания и параметры фильтра. Затем сравните чистоту до и после обработки, расход, перепад давления и состояние фильтрующей среды. Если предприятие использует ISO 4406, результат следует сверять с целевым классом чистоты, а не делать вывод по номиналу ячейки отдельно.
При выборе также полезно разделить два вопроса: нужно ли менять только фильтрующую среду или одновременно пересматривать саму рабочую жидкость. При загрязнении твердыми частицами фильтр решает задачу механической очистки, но не исправляет химическое состояние эмульсии. Если предприятие подбирает СОЖ для волочения различных металлов, в технологической схеме рассматривают полусинтетическую водорастворимую EFELE CF-624: она подходит для воды любого качества и применяется для задач волочения.
Перед размещением заказа в спецификации стоит указать назначение ступени, номинал пор, требования к пропускной способности и критерии приемки после испытания. Если фильтр должен обеспечить тонкую очистку, отдельно обозначьте целевой класс чистоты, когда он задан. Такая постановка задачи помогает закупщику сопоставлять предложения по рабочим параметрам, а не только по цене и размеру ячейки.
Оборудование для охлаждения эмульсии волочильного стана
Фильтровальное полотно отвечает за удаление твердых включений, а не за охлаждение жидкости. Поэтому при оценке системы эти функции следует рассматривать раздельно: полотно подбирают по загрязнениям и требуемой чистоте, а оборудование для охлаждения - по требованиям технологического процесса. Доступные данные не задают параметров охлаждающей системы, поэтому их нельзя вывести из номинала фильтра.
Часто задаваемые вопросы
Подойдет ли сетка фильтра 70 микрон для любой волочильной эмульсии?
Нет. Номинал 70 мкм подходит как ориентир для грубой очистки от сравнительно крупных механических примесей, но не гарантирует удаления мелких включений. В зависимости от загрязнений и целевого уровня чистоты может понадобиться более тонкая ступень. Решение проверяют на рабочей эмульсии с контролем расхода и перепада давления.
Можно ли фильтровать эмульсию через полотно без ее разрушения?
Стабильные эмульсии проходили через фильтры с порами 10-16 мкм без коалесценции. Это показывает, что фильтрация возможна, если корректно подобраны структура среды и режим процесса. Переносить результат на любую эмульсию без проверки нельзя: после испытания нужно оценить ее стабильность и работу фильтра.
Что важнее: микронность полотна или класс чистоты?
Для промышленного применения важен целевой уровень чистоты жидкости, который можно описывать классификацией ISO 4406. Номинал полотна помогает выбрать ступень фильтрации, но сам по себе не подтверждает итоговый результат. Он зависит от всей схемы, свойств эмульсии и характера загрязнений, поэтому оценивают чистоту после фильтрации.
Заменяет ли фильтровальное полотно обслуживание ванны?
Нет. Полотно задерживает твердые частицы, но не устраняет химическую деградацию эмульсии. Фильтрация помогает удалять механические загрязнения, однако состояние рабочей жидкости нужно контролировать отдельно. При ухудшении ее свойств одной заменой фильтрующего полотна проблему не решить.
Заключение
Фильтровальное полотно для волочильной эмульсии подбирают по размеру загрязнений, целевой чистоте и допустимой нагрузке на фильтр. Сетка 70 мкм может подойти для грубой ступени, а для тонкой очистки рассматривают меньшие поры или последовательную фильтрацию. Слишком тонкий материал способен быстро забиваться, поэтому результат оценивают вместе с расходом, перепадом давления и стабильностью эмульсии.
Следующий шаг - определить требуемую чистоту, проверить характер загрязнений и испытать несколько вариантов полотна на рабочей жидкости. В спецификации зафиксируйте номинал, назначение ступени и критерии приемки; если задан целевой класс ISO 4406, сверяйте с ним результат после фильтрации.
