Сравнить антифрикционные материалы на основе бронзографита можно только при одинаковых условиях трения: с одной нагрузкой, скоростью скольжения, температурой, контртелом и режимом смазки. В испытаниях оценивают не только коэффициент трения, но и износ, а для порошковых материалов также интенсивность изнашивания. Иначе результаты нельзя корректно сопоставить и перенести на рабочий узел.
Статья полезна инженерам, техническим специалистам и закупщикам, которым нужно выбрать материал для подшипника скольжения или втулки. Разберем, как содержание графита влияет на свойства бронзографита, какие параметры фиксировать в протоколе и почему низкий коэффициент трения сам по себе не гарантирует больший ресурс.
Свойства бронзографита: роль состава и содержания графита
Бронзографит объединяет металлическую основу и графит, который при сухом скольжении может работать как твердая смазка.
Однако обозначения «бронза» и «графит» недостаточно, чтобы оценить свойства антифрикционного материала. На результат влияют состав бронзы, массовая доля графита, структура материала, пористость и материал контртела.
В обзоре по бронзовым сплавам приведен пример, в котором при увеличении содержания графита коэффициент трения снизился с 0,92 до 0,29. Там же область около 3 мас.% графита связана с хорошими трибологическими свойствами. Для медно-графитовых композитов снижение трения и износа отмечено вплоть до содержания графита около 2,5-3 мас.%.
Эти значения показывают тенденцию, а не универсальную рецептуру. Нельзя заключить, что любое увеличение доли графита улучшит материал: после указанной области выигрыш может перестать быть пропорциональным. Кроме того, сравнение составов имеет смысл только при одинаковой методике и режиме трения. Если различаются контртело или подача смазки, изменение коэффициента может быть связано не только с составом бронзографита.
При оценке свойств антифрикционных материалов рассматривают как минимум два показателя: коэффициент трения и износ. Для порошковых материалов методика испытаний предусматривает оценку зависимости силы трения и износа от скорости скольжения и нагрузки, а также расчет интенсивности изнашивания. Это важно для выбора: материал с меньшим коэффициентом трения не обязательно будет меньше изнашиваться в рабочем узле.
Что показывают данные о коэффициенте трения графита
Для графита в обзоре по бронзовым втулкам приведен коэффициент трения порядка 0,1 при температуре ниже 100 °C и около 0,4 в диапазоне 100-425 °C. Там же упоминается типичный диапазон 0,04-0,2 для низкого коэффициента трения. Эти цифры относятся к разным условиям и не должны восприниматься как паспортное значение для бронзографита. Для выбранного материала значение проверяют в режиме, близком к эксплуатации.

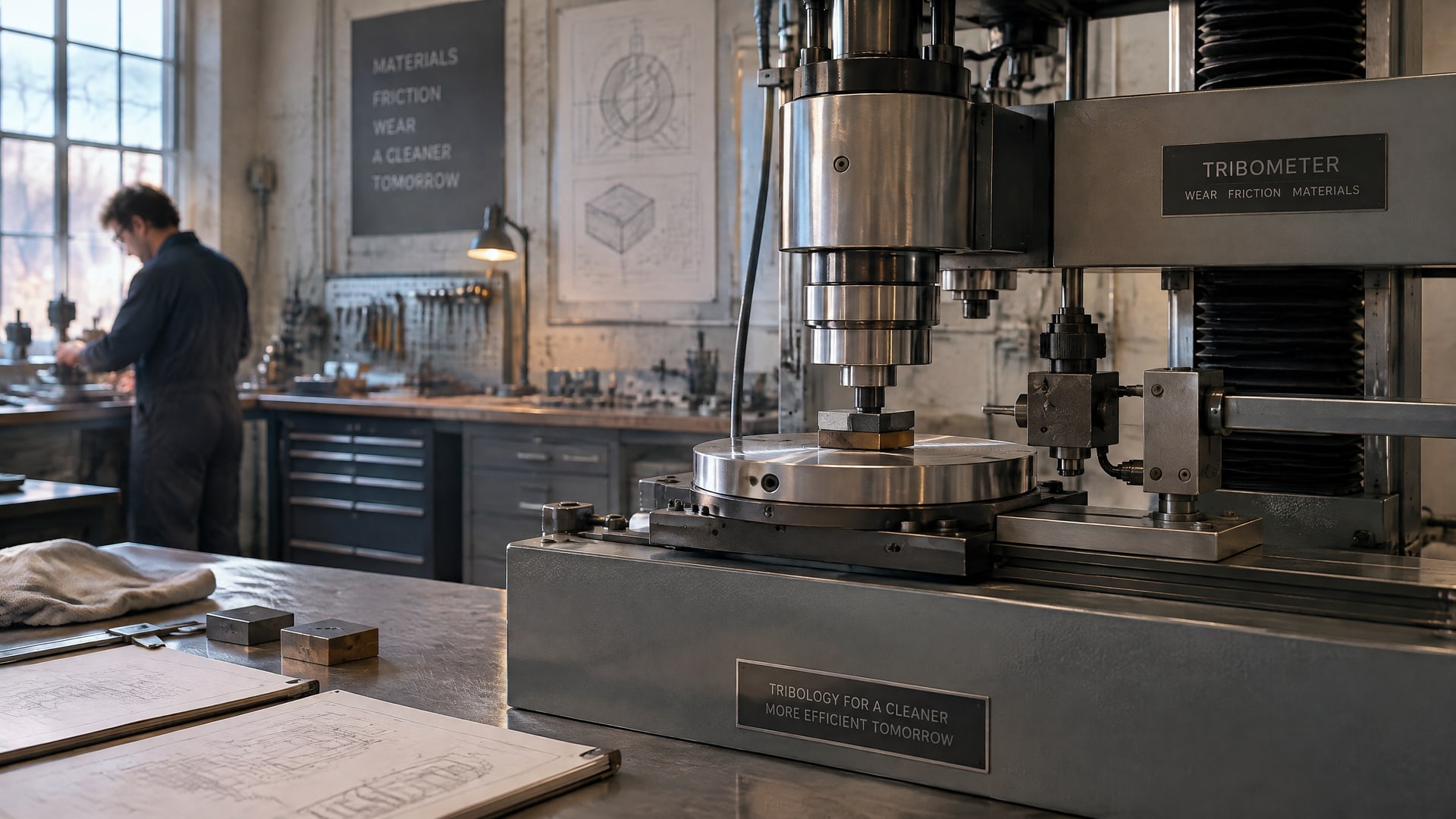

Методика триботехнических испытаний бронзографита
Для металлических материалов подшипников скольжения основу стандартизированных испытаний задает ISO 7148-1:1999.
Редакция ISO 7148-1:2025 также относится к металлическим материалам и прямо охватывает испытания при граничной смазке. ISO 7148-2 описывает испытания полимерных материалов подшипников скольжения, поэтому для бронзографита это не прямой стандарт, а ориентир по структуре исследований.
В русскоязычном стандарте по порошковым антифрикционным материалам рассматривают зависимость силы трения и износа от скорости скольжения и нагрузки. По результатам рассчитывают коэффициент трения и интенсивность изнашивания. Для бронзографита эти показатели позволяют сопоставить не только сопротивление движению, но и потерю материала в процессе испытания.
Перед запуском сравнения фиксируют условия, при которых получены результаты:
- режим трения: сухое скольжение, граничная смазка или ограниченная подача смазки;
- нагрузку и скорость скольжения;
- температуру испытания;
- материал контртела;
- наличие или отсутствие смазки;
- измеряемые показатели: сила трения, коэффициент трения, износ и интенсивность изнашивания.
У двух образцов должны совпадать условия испытания, иначе различия в результатах нельзя уверенно объяснить составом. Например, нельзя напрямую сравнивать результат сухого скольжения с испытанием при граничной смазке. На итог также влияет пара трения: один и тот же бронзографит может показывать разные результаты с разными контртелами.

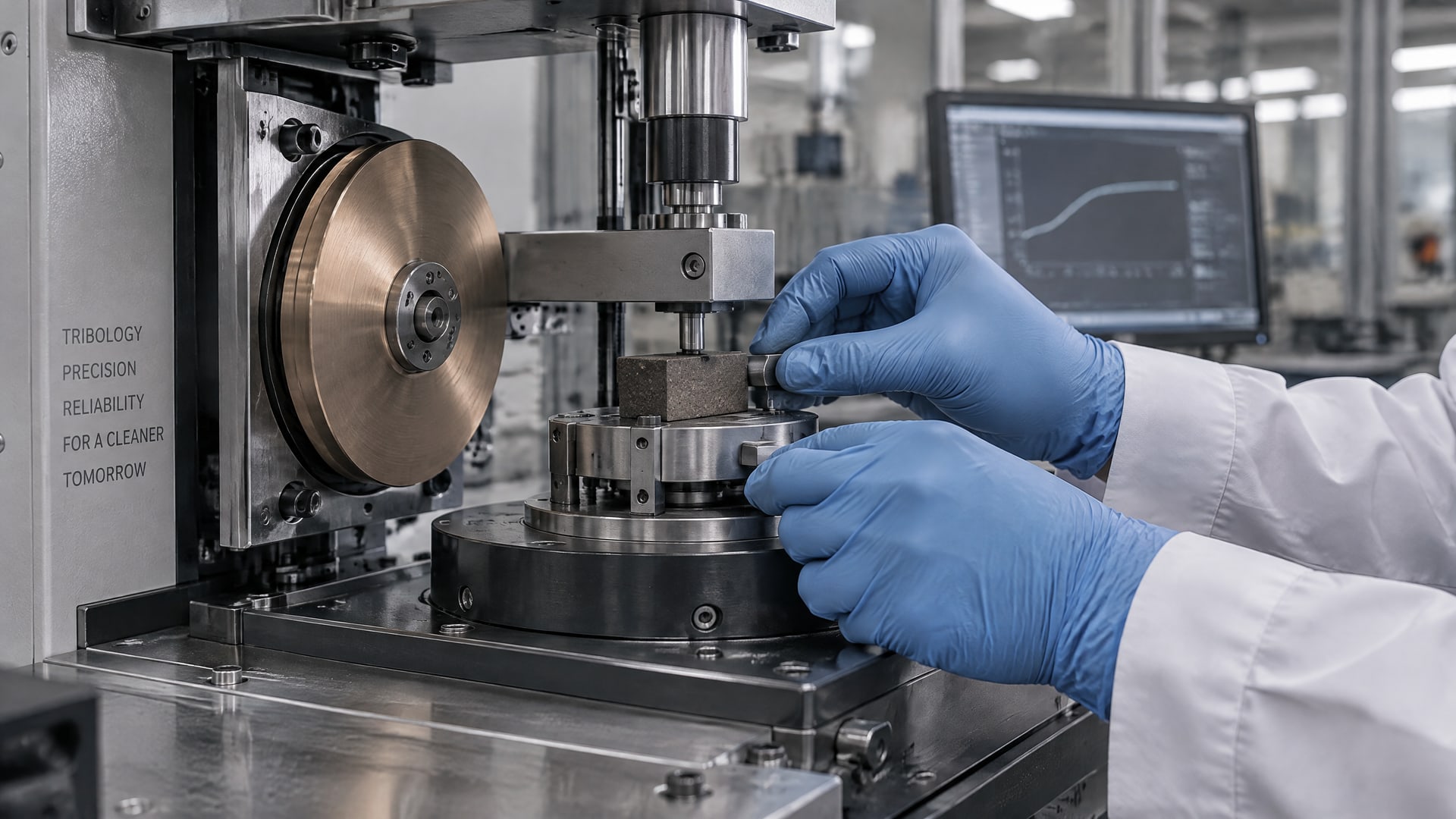

Как сравнить два антифрикционных материала
Если задача состоит в сравнении двух составов, сначала проверяют, что испытаны одинаковые типы образцов и совпадают режимы. Затем рассматривают коэффициент трения вместе с износом, а не отдельно. В протоколе указывают конкретные нагрузку, скорость, температуру и контртело, а вывод ограничивают именно этими условиями.
Сравнительные результаты: почему числа нельзя смешивать
Публикации о бронзографите приводят широкий разброс коэффициентов трения.
Для пары с графитированным бронзовым диском в сухом режиме указаны средние значения порядка 0,23, 0,27 и 0,29 для разных контртел. В другой работе для оптимальной композиции на основе Cu-Ni-P-C graphite bronze приведен коэффициент трения 0,028-0,045 и работоспособность до 150 °C в заданных условиях.
Эти результаты нельзя расположить в один рейтинг без сведений о единой методике и одинаковой паре трения. Значение 0,028-0,045 не доказывает, что соответствующий материал всегда превосходит образец с коэффициентом 0,23: различия могут быть связаны с составом, контртелом, нагрузкой, температурой и режимом смазки. Температура до 150 °C также относится к конкретной композиции и условиям ее испытания, а не ко всем материалам на основе бронзографита.
В статье о самосмазывающемся бронзографитном композите сообщается об улучшении износостойкости до 90% и снижении коэффициента трения примерно на 50% по сравнению с ненаполненным вариантом в сухом скольжении. Это сравнительный результат для описанной в публикации системы. Переносить его на другой состав, контртело или рабочий режим без проверки нельзя.
| Данные из публикаций | Условия и оговорки |
|---|---|
| Коэффициенты трения порядка 0,23; 0,27; 0,29 | Сухой режим, разные контртела |
| Коэффициент трения 0,028-0,045 | Оптимальная композиция Cu-Ni-P-C graphite bronze в заданных условиях |
| Работоспособность до 150 °C | Относится к указанной композиции и условиям испытания |
| Улучшение износостойкости до 90%, снижение коэффициента трения примерно на 50% | Сравнение самосмазывающегося композита с ненаполненным вариантом в сухом скольжении |
Для инженера практический вывод состоит не в поиске минимального числа из публикаций, а в проверке материала в нужном режиме. Для закупщика это означает, что при запросе сравнительных данных важно уточнить не только коэффициент трения, но и методику, условия и результат по износу.

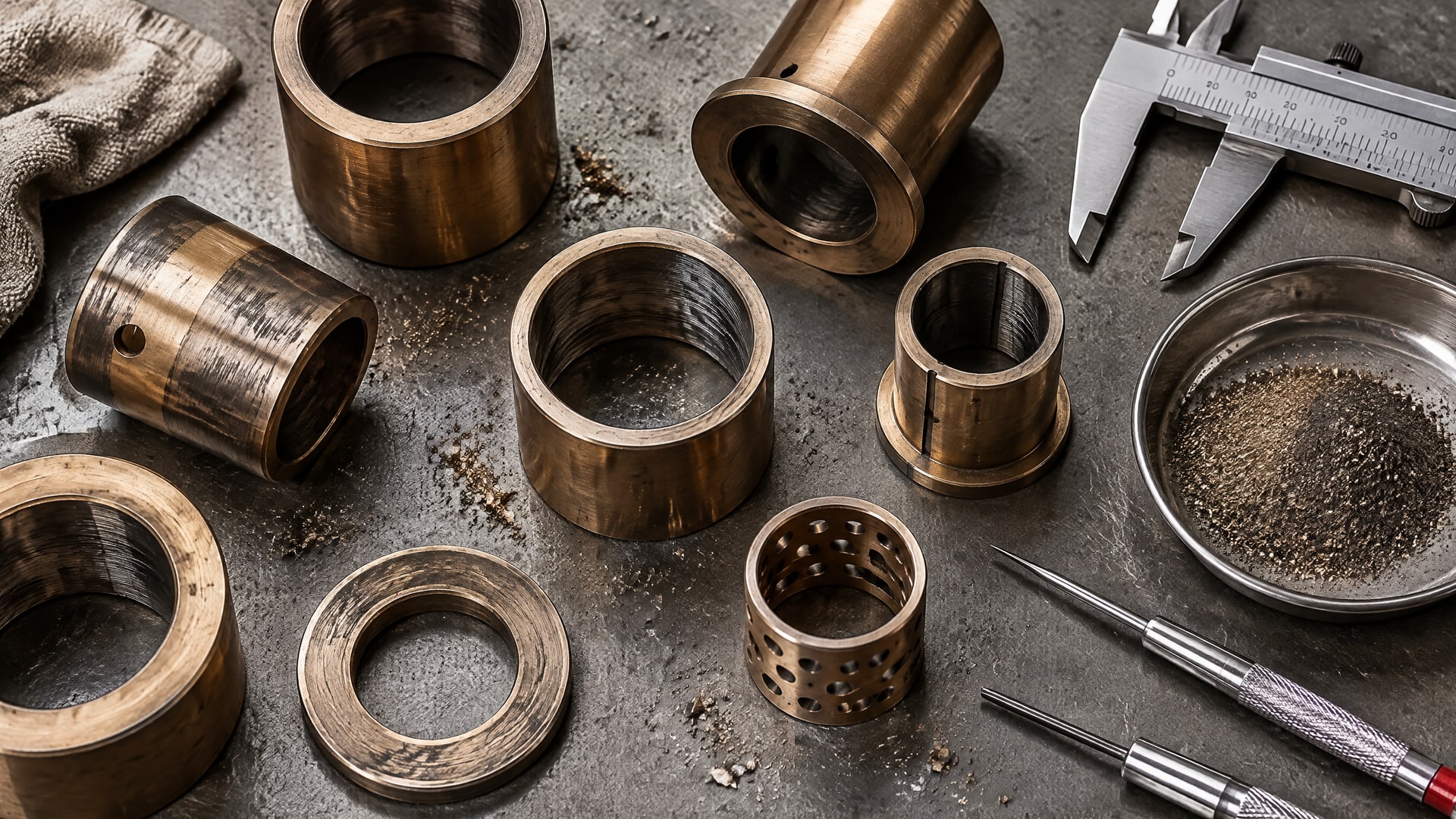

Требования к антифрикционным материалам и оценка износа
Требования к антифрикционным материалам зависят от условий работы узла.
Для подшипника скольжения важны не только низкое сопротивление движению, но и износостойкость в выбранном режиме. Поэтому в сравнительных триботехнических испытаниях фиксируют силу трения и оценивают износ, а для порошковых материалов рассчитывают интенсивность изнашивания.
Низкий коэффициент трения нельзя использовать как самостоятельное подтверждение ресурса. Если один образец показывает меньшее трение, но сильнее изнашивается, его преимущество для конкретного узла неочевидно. Сопоставление должно учитывать оба результата и условия испытания: нагрузку, скорость скольжения, температуру, контртело и наличие смазки.
Содержание графита также не заменяет испытаний. В литературе часто упоминается область 2,5-3 мас.% как диапазон, в котором наблюдалось снижение трения и износа для медно-графитовых систем. Это ориентир для постановки сравнительного опыта, а не обязательное требование к каждому бронзографитному материалу. Изменение состава следует оценивать на образцах, испытанных по одной методике.
Температурные данные требуют такой же осторожности. Для графита в одном обзоре приведены значения около 0,1 при температуре ниже 100 °C и около 0,4 в диапазоне 100-425 °C. Для отдельной бронзографитной композиции указана работоспособность до 150 °C. Разница подчеркивает, почему характеристику материала нельзя отделять от состава и условий испытания. Рабочую температуру выбранного бронзографита подтверждают данными именно для соответствующей композиции и режима.
В техническом задании на испытания полезно заранее перечислить, какие показатели станут основанием для выбора. Если важен износ, его нельзя заменять коэффициентом трения. Если узел работает без смазки, результаты смазанного теста не отвечают на вопрос о поведении в сухом режиме. А если условия различаются между образцами, достоверное сравнение требует повторной проверки при едином режиме.
Применение антифрикционных материалов: выбор между бронзографитом и покрытием

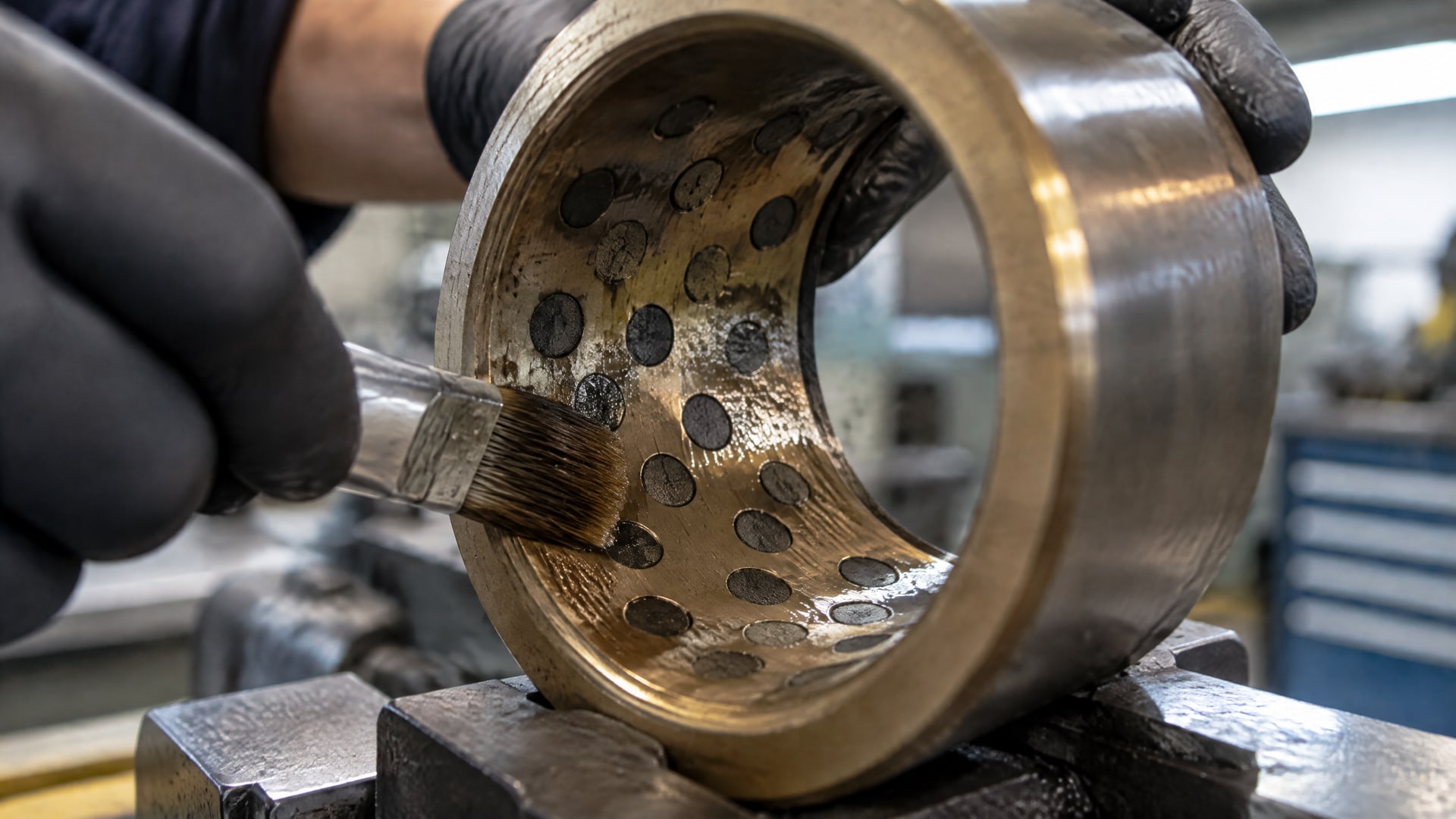

Бронзографит рассматривают для подшипников и втулок, где важны характеристики пары скольжения и, в частности, работа графита как твердой смазки.
Такой вариант особенно рассматривают при ограниченной или нестабильной подаче жидкой смазки. Но сам факт наличия графита не подтверждает пригодность материала: результат зависит от его состава, контртела и режима трения.

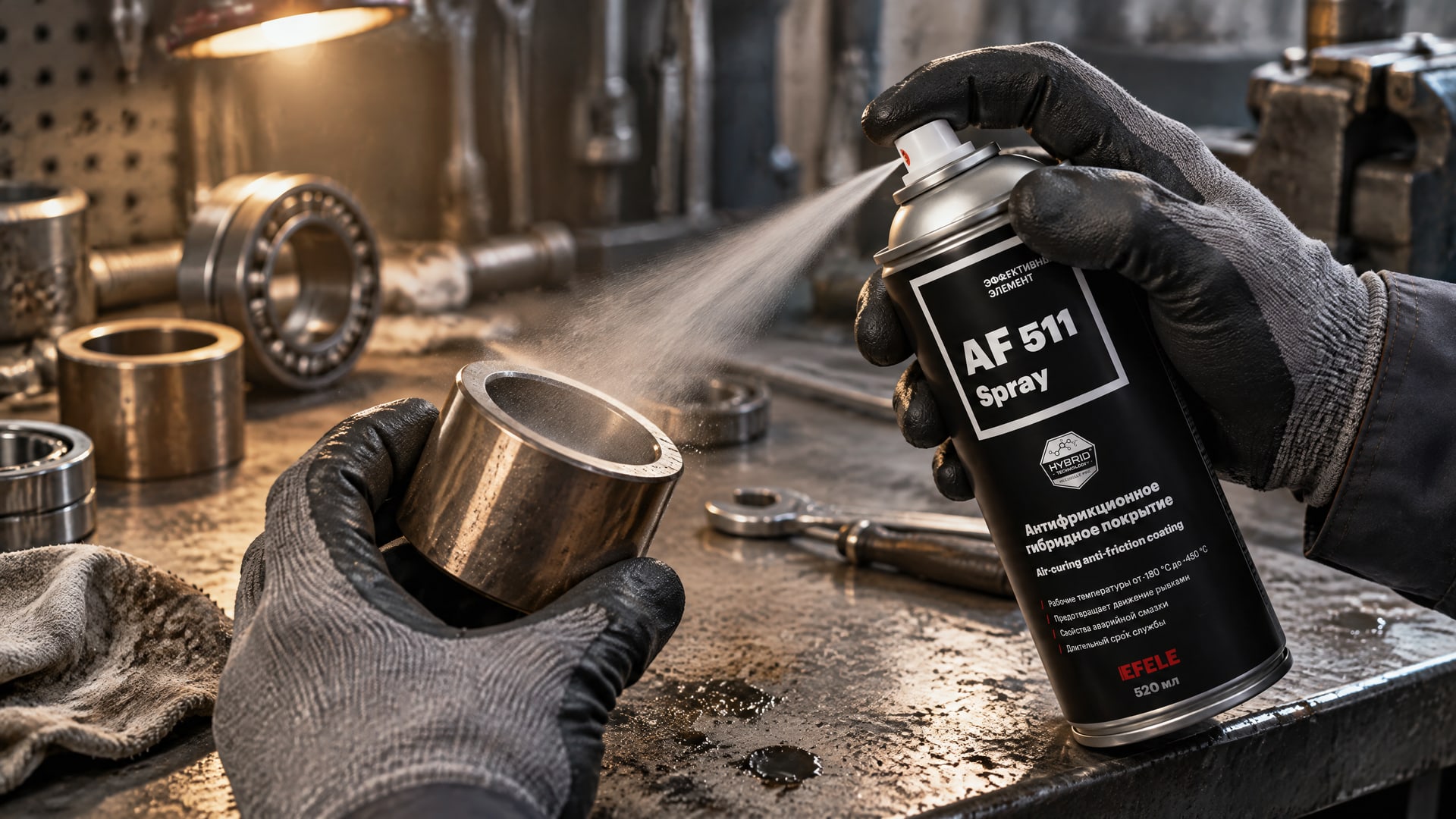

Для сравнения можно включить в программу испытаний не только два бронзографитных образца, но и другие типы антифрикционных материалов, если они соответствуют задаче узла. Например, EFELE AF-511 Spray представляет собой антифрикционное сухое покрытие на основе дисульфида молибдена и графита. Его уместно рассматривать как отдельный вариант для испытания, а не напрямую приравнивать к объемному бронзографиту: это разные типы материалов, и сопоставлять их следует по требованиям конкретного узла и согласованной методике. Совет инженера Сценарий: нужно оценить, подходит ли сухое антифрикционное покрытие для узла, где рассматривают бронзографит. Что сделали: включили EFELE AF-511 Spray в программу сравнительных испытаний как отдельный образец и задали одинаковые условия для сопоставимых вариантов. Итог: протокол позволяет сравнить результаты именно в выбранном режиме, не приписывая покрытию свойства бронзографита и не перенося на него данные из испытаний другой пары трения.
В качестве еще одного направления для проверки можно рассмотреть антифрикционные покрытия MODENGY на основе графита. Это альтернатива для задач, где оценивают покрытие как самостоятельное решение для снижения трения. Результаты такого испытания также относятся к конкретным условиям и не заменяют данные по бронзографитной втулке или подшипнику.
Как связать испытание с условиями эксплуатации
Перед выбором фиксируют, будет ли узел работать в сухом режиме или при граничной смазке. Затем задают нагрузку, скорость скольжения, температуру и контртело. В публикациях встречаются данные по графиту при температурах ниже 100 °C и в диапазоне 100-425 °C, а для отдельной бронзографитной композиции указана работоспособность до 150 °C. Эти цифры полезны для понимания разброса условий в исследованиях, но не заменяют проверки конкретного изделия.
Часто задаваемые вопросы
Антифрикционные материалы: какие свойства бронзографита важны при выборе?
Сравнивают коэффициент трения, износ и интенсивность изнашивания, а также учитывают состав бронзы, массовую долю графита, структуру, пористость и материал контртела. Важно знать режим трения и температуру испытания. Без этих условий числовые значения из разных публикаций нельзя напрямую переносить на рабочий узел.
Как содержание графита влияет на коэффициент трения?
В обзоре по бронзам приведен пример снижения коэффициента трения с 0,92 до 0,29 при увеличении доли графита. Для медно-графитовых композитов снижение трения и износа наблюдалось до области 2,5-3 мас.% графита. Это данные отдельных исследований, а не универсальная зависимость для любого бронзографита.
Почему низкий коэффициент трения не гарантирует высокий ресурс?
Коэффициент трения описывает сопротивление движению, но сам по себе не показывает потерю материала. Для оценки ресурса отдельно анализируют износ и интенсивность изнашивания. В испытаниях порошковых антифрикционных материалов эти показатели рассматривают вместе с силой трения и зависимостью результатов от нагрузки и скорости скольжения.
Какие параметры фиксируют при сравнительных испытаниях?
В протоколе указывают нагрузку, скорость скольжения, температуру, контртело и наличие или отсутствие смазки. Также записывают режим трения: сухое скольжение, граничную смазку или ограниченную подачу смазки. Сравнение имеет смысл, только если условия для образцов одинаковы и измеряются сопоставимые показатели.
Заключение
Сравнительные триботехнические испытания помогают оценить бронзографитные материалы, если образцы проверяют в одинаковом режиме и вместе анализируют коэффициент трения, износ и интенсивность изнашивания. Данные о содержании графита около 2,5-3 мас.%, коэффициентах трения от 0,028 до 0,29 и температурных условиях относятся к конкретным исследованиям и не образуют универсальной шкалы качества.
Практический следующий шаг для инженера или закупщика - согласовать с лабораторией условия, близкие к работе узла, и запросить протокол с нагрузкой, скоростью скольжения, температурой, контртелом, режимом смазки и показателями износа. Такой набор данных позволит сравнить материалы по применимости, а не только по одному числу коэффициента трения.
