Для самосмазывающихся порошковых деталей графит выбирают не только по содержанию углерода: важны тип сырья, морфология частиц, абразивные примеси и условия работы узла. Поэтому сравнение марок графита нужно проводить по совокупности характеристик и проверять на конкретной композиции. Универсально лучшей марки нет: результат зависит от состава детали, технологии ее изготовления и рабочей среды.
Статья будет полезна инженерам, техническим специалистам и закупщикам, которым нужно оценить чистоту графита и его происхождение, сформировать требования к сырью и спланировать проверку трибологических свойств. Ниже разобраны основные типы природного графита, значение чистоты и содержания добавки, а также параметры испытаний, которые помогают сопоставить материалы без опоры только на название марки.

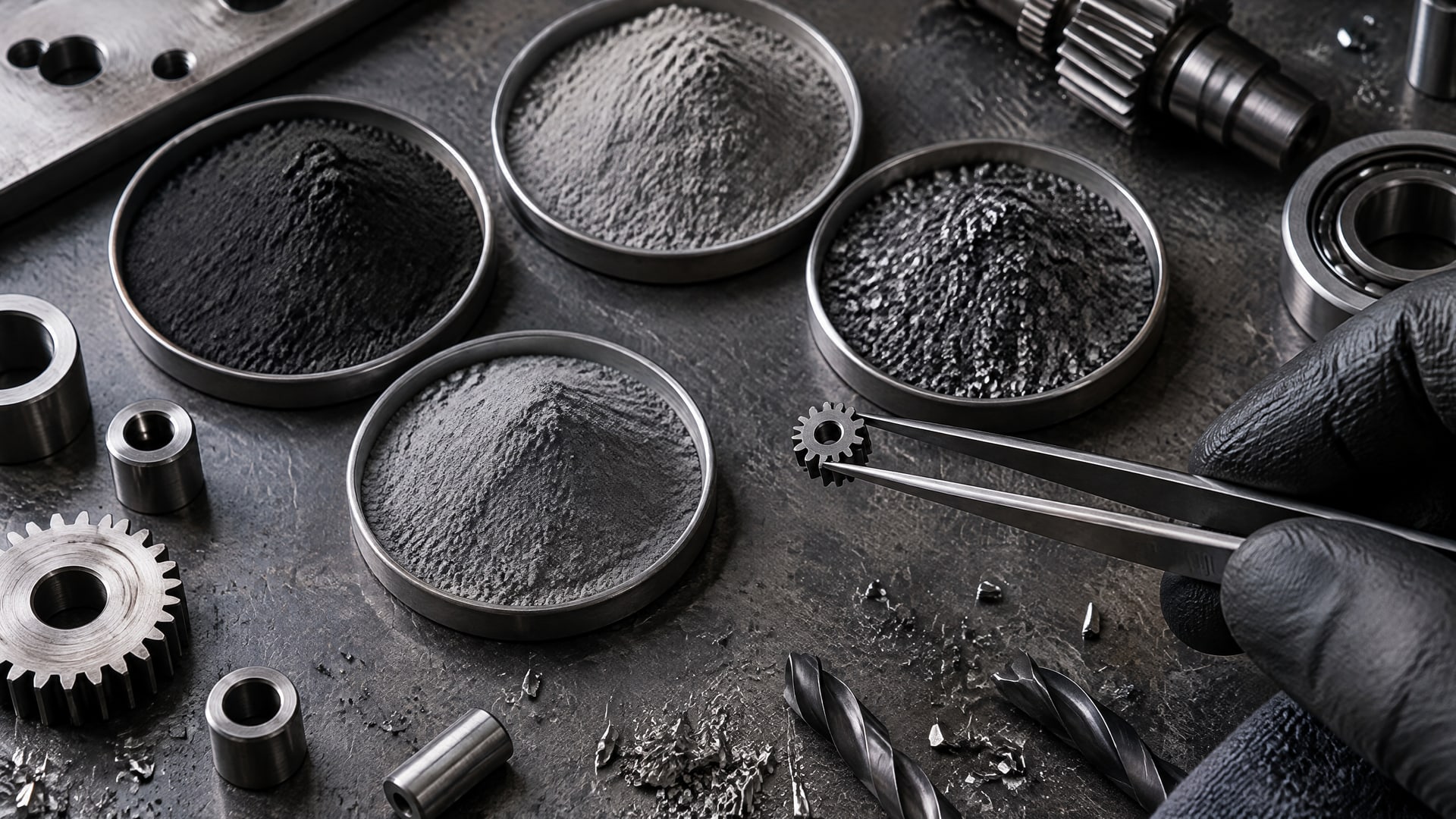

Сравнение марок графита: какие параметры оценивать
Графит работает как твердая смазка благодаря слоистой структуре: слабые связи между слоями позволяют пластинкам скользить друг относительно друга.
При сравнении марок важно смотреть не только на химическую чистоту, но и на размер и форму частиц, наличие твердых включений и стабильность характеристик партии. Эти параметры влияют на образование смазывающей пленки и повторяемость трибологических свойств.
Природный графит промышленного назначения подразделяют как минимум на три типа: чешуйчатый, кристаллический и скрытокристаллический. Их морфология и происхождение отличаются, поэтому сырье может требовать разной глубины очистки. Одного обозначения типа недостаточно, чтобы сделать вывод о пригодности материала: нужно сверить сведения о чистоте, частицах и минералогических примесях.
При оценке материала полезно разделять характеристики графита и характеристики готовой детали. Для коммерческого графита приводятся ориентировочные значения модуля упругости 8-15 ГПа, прочности на сжатие 20-200 МПа и прочности на изгиб 6,9-100 МПа. Эти показатели описывают материал и сами по себе не предсказывают коэффициент трения или износ порошкового изделия. Для детали значение имеют также состав смеси, формование и спекание.
| Параметр сравнения | Что проверить | Зачем это нужно |
|---|---|---|
| Тип и происхождение | Чешуйчатый, кристаллический или скрытокристаллический графит | Оценить морфологию и возможную неоднородность сырья |
| Чистота | Содержание примесей и наличие абразивных включений | Не допустить ухудшения смазывающего действия |
| Частицы | Размер, форма и распределение | Оценить условия образования смазывающей пленки |
| Трибологические свойства | Трение и износ на готовой композиции | Сопоставить материалы в конкретной задаче |
Таким образом, сравнение марок графита должно опираться на спецификацию конкретного сырья и испытания готовой композиции. Если в документации есть только общее название графита, данных для обоснованного выбора недостаточно.
Как чистота графита влияет на свойства деталей
Чистота графита важна не только для электротехнических задач.
В самосмазывающейся детали твердые минеральные включения могут работать как абразив и ухудшать смазывающее действие. Поэтому при подборе сырья для узла трения оценивают содержание примесей и зольность, а также выясняют, присутствуют ли в порошке частицы, способные ускорить износ контактирующей поверхности.
Природный графит часто встречается в метаморфических породах вместе с кварцем, слюдой, пироксеном, рутилом, пиритом и апатитом. Такая минеральная ассоциация объясняет, почему происхождение сырья имеет практическое значение: состав примесей зависит от исходного материала и последующей очистки. Название месторождения или тип графита не заменяют данных о чистоте конкретной партии.
Для сравнения можно использовать пример из исследования порошкового композита: в нем применяли натуральный чешуйчатый графит размером 600 mesh с чистотой выше 99,9%. Это характеристика конкретного материала в конкретной работе, а не универсальный порог для всех самосмазывающихся деталей. При переносе результатов нужно учитывать состав композиции и технологию изготовления.
В спецификации закупщик и инженер могут отдельно зафиксировать сведения о чистоте, минеральных примесях и гранулометрии. Если материал природный, стоит запросить данные, позволяющие оценить твердые включения, особенно кварцевые. Далее эти параметры сопоставляют с результатами испытания готовых изделий: высокая чистота сырья сама по себе не гарантирует нужного коэффициента трения и ресурса детали.
В ряде случаев узлу нужна не порошковая самосмазывающаяся деталь, а защита отдельного резьбового или сопрягаемого соединения от заедания. Это другая задача: характеристики графита в составе детали не определяют автоматически поведение смазки на соседнем соединении. В таких случаях EFELE Графитовая смазка служит решением для предотвращения схватывания и заедания, тогда как состав PM-детали оценивают отдельно.

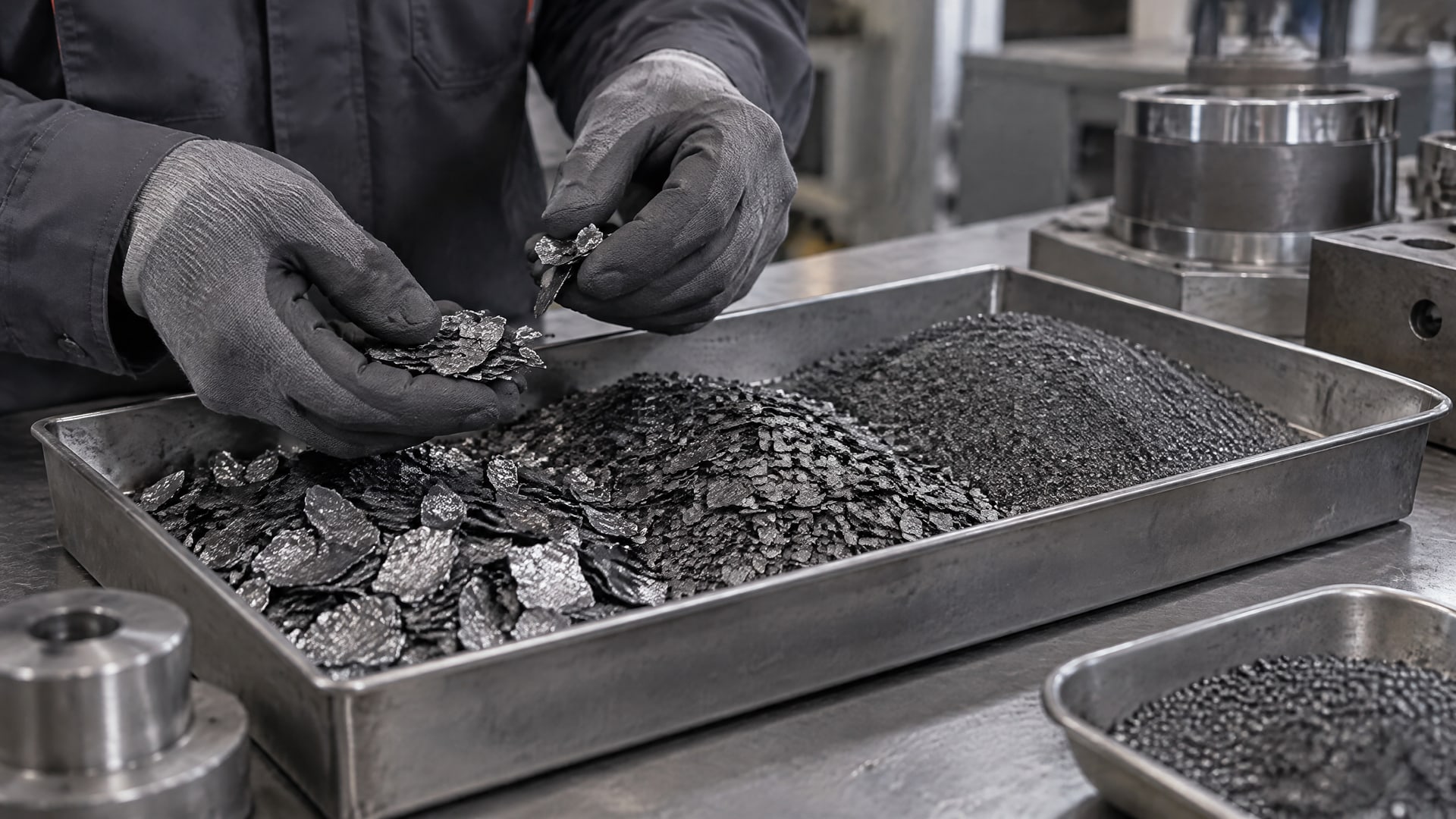

Происхождение графита и морфология частиц
Природное происхождение графита связано с минералогическим составом исходной породы, а тип сырья отражает особенности его структуры.
Чешуйчатый, кристаллический и скрытокристаллический графит нельзя считать взаимозаменяемыми только на основании общего названия. Различия в форме и строении частиц могут менять условия формирования смазывающей пленки и однородность смеси.
Для порошковой металлургии важно не только определить тип сырья, но и проверить, насколько равномерно распределены частицы графита в композиции. Если морфология или размер частиц отличаются от ожидаемых, результаты, полученные для другой марки, могут не повториться. Поэтому при замене поставщика или типа графита целесообразно повторно оценить свойства готовой детали, а не полагаться на совпадение названий в документах.
Природный графит часто связан с кварцем и другими минералами, в том числе со слюдой, пироксеном, рутилом, пиритом и апатитом. Для сравнения сырья это означает, что нужно выяснять не только происхождение, но и качество очистки. Твердые примеси особенно важны для контактных поверхностей: они могут работать как абразив и менять характер износа.
Сравнивая природный и синтетический графит, не стоит заранее считать один вариант предпочтительным. Качество зависит от чистоты, размера пластин, типа сырья и способа очистки. Без сопоставимых данных о частицах и испытаниях готовых композиций утверждение о преимуществе одной группы графита не обосновано.
Практический порядок оценки может быть таким:
- Уточнить тип графита и происхождение сырья.
- Сверить данные о чистоте, примесях и размере частиц.
- Проверить, соответствует ли морфология графита требованиям к смеси.
- Оценить трение и износ на детали, изготовленной по целевой технологии.
Содержание графита в порошковой композиции
Увеличение содержания графита в порошковой композиции обычно снижает коэффициент трения и износ.
Однако это не означает, что максимальная доля графита даст оптимальную деталь: изменение состава может повлиять на механическую прочность и технологичность прессования и спекания. Поэтому содержание добавки подбирают под функцию изделия, а не по принципу «чем больше, тем лучше».
В справочных материалах по порошковой металлургии приводится диапазон 0-0,3% как типичное значение содержания графита в составах PM-материалов. Этот диапазон можно использовать лишь как ориентир при проектировании смеси, а не как норму для любого изделия. Условия применения, основа композиции и требования к детали могут отличаться.
Исследование алюминиевого композита описывает натуральный чешуйчатый графит 600 mesh с чистотой выше 99,9%. В этой работе рассматривали влияние графита на трибологические свойства материала. Эти данные показывают, почему при сравнении состава важно фиксировать не только процент добавки, но и характеристики самого порошка: чистоту, тип и размер частиц.
Для самосмазывающихся подшипников из железных порошковых материалов полезен контекст стандарта ASTM B439-12, который относится к self-lubricating iron-base PM bearings. При этом стандарт не заменяет проверку состава и работы конкретной детали в целевом узле. Инженер сопоставляет назначение изделия, материал основы и результаты испытаний, а закупщик проверяет, что спецификация сырья соответствует согласованным параметрам.
При изменении доли графита следует сравнивать не только коэффициент трения. Необходимо оценивать износ и механическое поведение детали, поскольку выигрыш по одному показателю не гарантирует сохранения остальных характеристик. Результаты должны относиться к готовой композиции, а не только к исходному порошку.

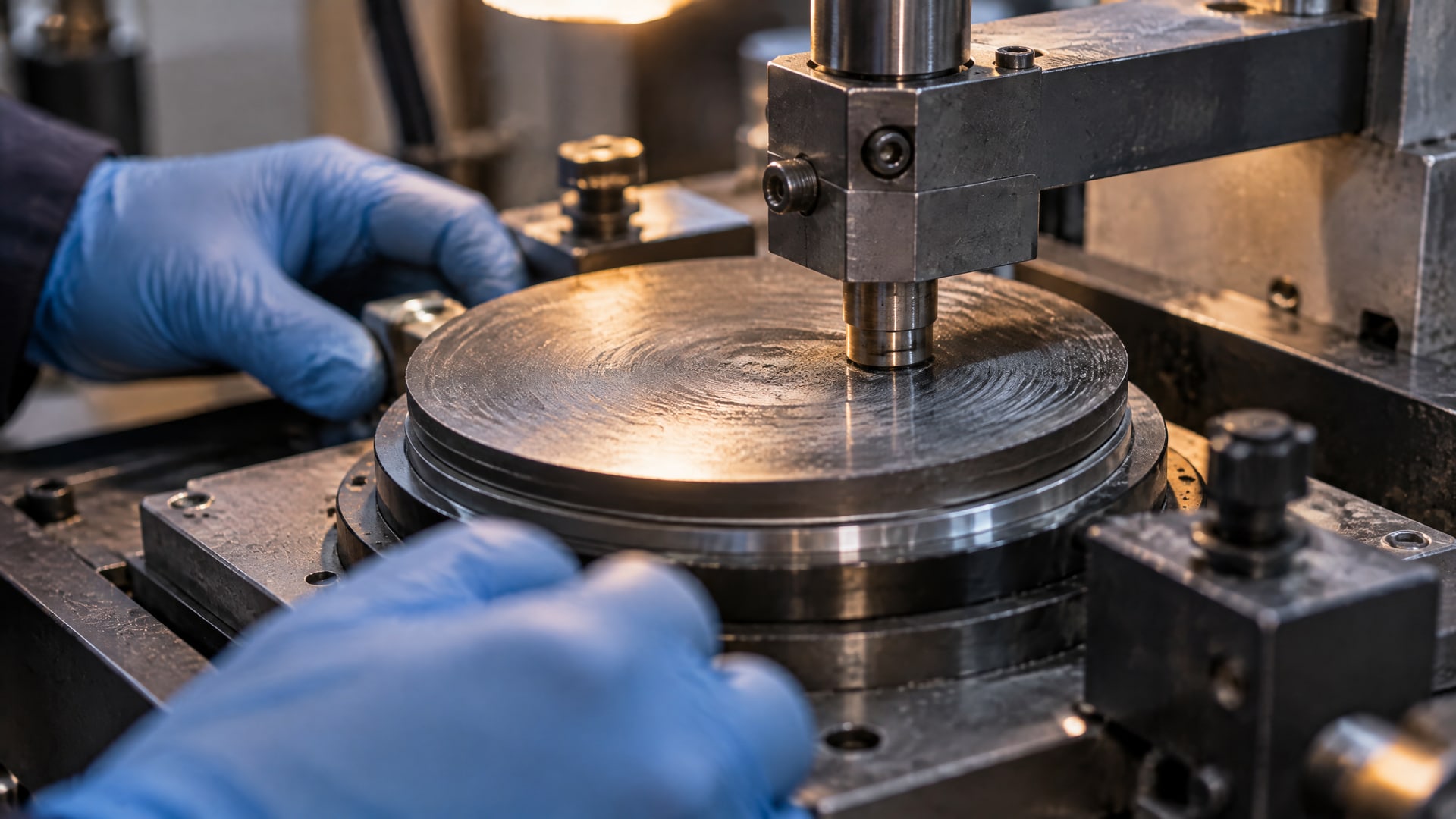

Триботестирование смазки и самосмазывающейся детали
Триботехническую проверку проводят, чтобы оценить коэффициент трения, износ и поведение материала в рабочей среде.
Для самосмазывающейся детали объектом оценки становится готовая композиция, а не только графитовая добавка. Исследования порошковых композитов включают измерение трибологических свойств, поэтому считать такую проверку лишней из-за наличия графита в составе не следует.
Условия испытаний должны соответствовать предполагаемому применению настолько, насколько это возможно. Смазывающая способность графита заметно зависит от адсорбированных из воздуха влаги и газов. В вакууме графит может работать существенно хуже, поэтому результаты, полученные в обычной атмосфере, нельзя без проверки переносить на вакуумную среду.
В протоколе сравнения разных марок полезно фиксировать:
- Тип и происхождение графита.
- Чистоту, размер и морфологию частиц.
- Содержание графита в композиции.
- Коэффициент трения и износ готовой детали.
- Среду, в которой проводили испытание.
Если изучается триботестирование смазки, его результаты не следует автоматически переносить на самосмазывающуюся порошковую деталь. Смазка и спеченная композиция работают по-разному: для корректного выбора испытывают именно тот материал или узел, который будет применяться. Также важно сопоставлять образцы при одинаковых условиях, иначе влияние марки графита невозможно отделить от влияния среды и состава.
Твердость графита 1-2 по Моосу помогает понять его мягкость как твердого смазочного материала, но это значение не заменяет испытаний на трение и износ. Решение принимают по совокупности данных: характеристикам порошка, составу детали и результатам проверки в целевой среде.
Часто задаваемые вопросы
Чем больше графита в порошковой детали, тем ниже трение?
Рост содержания графита обычно снижает коэффициент трения и износ, но не гарантирует оптимальных свойств детали. Увеличение доли добавки может повлиять на механическую прочность и технологичность прессования и спекания. Поэтому содержание подбирают для конкретной композиции и подтверждают испытаниями готового изделия.
Как происхождение графита влияет на свойства детали?
Происхождение связано с типом графита, морфологией частиц и минеральными примесями. Природное сырье может содержать кварц, слюду и другие минералы, поэтому важны качество очистки и характеристики конкретной партии. Без данных о чистоте и структуре частиц нельзя надежно оценить поведение графита в трибосистеме.
Работает ли графит одинаково в воздухе и в вакууме?
Нет. В обычных условиях смазывающая способность графита зависит от адсорбированных из воздуха влаги и газов. В вакууме графит может работать существенно хуже. Поэтому для вакуумного применения результаты испытаний, полученные в обычной атмосфере, не следует считать достаточным подтверждением пригодности материала.
Заключение
Сравнение марок графита для самосмазывающихся порошковых деталей строят по чистоте, происхождению, морфологии частиц и результатам испытаний готовой композиции. Тип графита и высокая чистота важны, но не заменяют оценки трения, износа, прочности и поведения в рабочей среде. Универсального состава для всех деталей нет.
Следующий шаг для инженера и закупщика - зафиксировать требования к сырью в спецификации, запросить данные о чистоте и частицах, а затем сопоставить несколько вариантов на готовых образцах. Если деталь будет работать в вакууме или другой отличающейся от обычной среды, испытания следует проводить с учетом этих условий.
