Permabond C101 (ранее Permabond C1) был разработан в первую очередь для склеивания резиновых материалов, что делает возможным производство уплотнительных колец, прокладок и т.п., где требуется быстрое отверждение при малой области склеивания. Имея вязкость, близкую к вязкости воды, он также может быть нанесен и после сборки деталей там, где необходима точная подгонка и/или регулировка деталей до склеивания.
Физические свойства
| Основные свойства
| |
| •
• • | Очень низкая вязкость.
Подходит для склеивания предварительно собранных частей. Идеально подходит для прилегающих пластмассовых деталей. |
| Химический тип | Этилцианакрилат |
| Цвет | Бесцветный |
| Вязкость | 1 - 3 мПа∙с |
| Плотность | 1,05 |
Характеристики
| Заполняемый зазор |
| 0,05 мм |
| Время склеивания 1 | Металл | 3 - 5 секунд |
| Резина | 2 - 5 секунд | |
| Пластик | 5 - 10 секунд
| |
| Полная прочность |
| 24 часа |
| Предел прочности на сдвиг 2
ASTM D-1002 | Металл
| 19 - 23 Н/мм² |
| Алюминий | 7 - 9 Н/мм² | |
| Цинк | 8 - 10 Н/мм² | |
| ABS | >6 Н/мм² | |
| PVC | >6 Н/мм² | |
| PC | >5 Н/мм² | |
| Фенольные | 12 - 14 Н/мм² | |
| Предел прочности на разрыв | ASTM D-2095 | 20 МПа (сталь)
|
| Ударная прочность | ASTM D-950
| 6 - 14 кДж/м² |
| Твердость по Шору A
|
| 85 |
| Коэффициент теплового расширения |
| 90 x 10-6мм/мм/°С |
| Диэлектрическая прочность
|
| 10 мВ/мм |
| Теплопроводность
|
| 0,1 Вт/(мПа∙с°С) |
| Рабочая температура *
|
| от -30 до +85°С |
| * | Может подвергаться воздействию и более высоких температур в течение коротких периодов времени при условии, что склеиваемые детали не будут чрезмерно нагружены. |
| 1 | Время склеивания может меняться в зависимости от температуры, влажности и особенностей склеиваемых поверхностей. Более широкие зазоры или кислотные поверхности уменьшают скорость отверждения, но этого можно избежать с помощью активатора Permabond CSA. |
| 2 | Прочностные характеристики могут меняться в зависимости от уровня подготовки поверхности. |

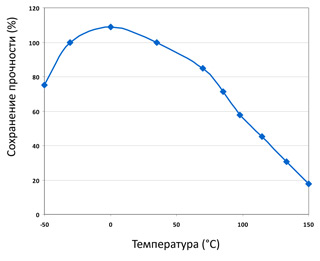

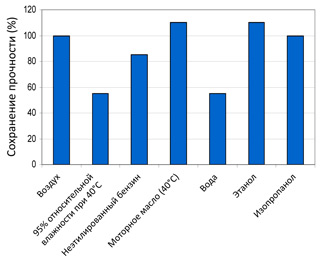

| Зависимость прочности от t°C | Химическая стойкость | |
 |  | |
| Испытание на прочность осуществлялось на стали в течении 24 часов. Все компоненты находились в комнатных условиях в течении 30 минут до начала испытания. | Все образцы в процессе испытания находятся в химической среде в течении 1000 часов при 22°С (ели иное не указано), затем измеряется их стойкость. |
Подготовка поверхности
Перед нанесением клея поверхности должны быть очищены, высушены и обезжирены. Для обезжиривания большинства поверхностей рекомендуется очиститель Permabond Cleaner A. Некоторые металлы, такие как алюминий, медь и их сплавы достаточно отшлифовать наждачной шкуркой для удаления окисного слоя.
Нанесение клея
Клей наносится на поверхность в малых количествах (обычно 1 капли бывает достаточно). Соединять поверхности нужно быстро и правильно расположив их относительно друг друга.
Приложите достаточную силу для обеспечения распределения клея в виде тонкой пленки.
Не смещайте и не изменяйте расположение деталей до тех пор, пока не произойдет полное отверждение, обычно это происходит за несколько секунд.
Любые излишки клея могут быть удалены при помощи очистителя Permabond Cleaner A.
Важное примечание:
| * | Для сложных или пористых поверхностей рекомендуется использовать активатор Permabond CSA Activator. |
| * | При склеивании полипропилена, полиэтилена, ПТФЭ или силикона, сначала нанесите на поверхности грунтовку Permabond POP. |
| Температура хранения
| от 2 до 7°С |
| Срок годности
(при хранении в невскрытой заводской упаковке) | 12 месяцев |
Пользователям следует помнить, что со всеми материалами, как опасными, так и безопасными, следует обращаться в соответствии с нормами промышленной гигиены.
Ознакомиться с нормами промышленной гигиены можно из Листа данных по безопасности.
Ознакомиться с нормами промышленной гигиены можно из Листа данных по безопасности.
Для получения дополнительной информации свяжитесь с нами.
