Permabond F200 является анаэробным клеем, который был разработан специально для получения отличной устойчивости к ударам и отслаиванию. Его усиленная прочность в сочетании с хорошей адгезией к алюминиевым и медным сплавам делает его оптимальным решением в случаях, где склеиваются относительно тонкие или легкие по весу детали, которые подвержены возможным искривлениям в процессе эксплуатации. Он также обладает способностью к сопротивлению тепловым стрессам, которые могут возникнуть, если склеиваются поверхности из неоднородных материалов.
Permabond F200 – это менее вязкая модификация F201, которая также подходит для использования при контакте с питьевой водой.

Основные свойства



Усиленная прочность.
Идеален для склеивания разнородных металлов.
Улучшенная усталостная долговечность.





Физические свойства

Химический типАкриловый однокомпонентный
ЦветКоричневый
Вязкость при 25°С, мПа∙с120 - 180
Плотность1,04
Свечение при облучении УФ
Нет

Характеристики

Макс. заполняемый зазор
Макс. размер резьбы

0,1 мм
М20 3/4''
Начальная прочностьСталь10 - 25 минут
Рабочая прочность
1 час
Полная прочность
24 часа
Прочность на кручение
(разрыв / допустимая)
М10 сталь ISO 10964
58 / 33 Н.м
Прочность на сдвигСталь, вал-втулка30 МПа
Рабочая температура
от -55 до +100°С

График прочности

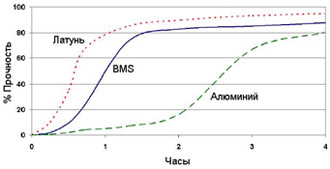

Permabond F200 - График прочностиВремя затвердевания рассматривается обычно при 23°С. Меди и ее сплавам соответствует более быстрое затвердевание, чем окисленным или пассивным поверхностям, таким как нержавеющая сталь, которой соответствует более медленное затвердевание. Чем ниже температура или чем шире зазор, тем больше время затвердевания. Для сокращения времени затвердевания можно либо использовать Permabond A905, либо высокую температуру, по выбору.

Зависимость прочности от t°C

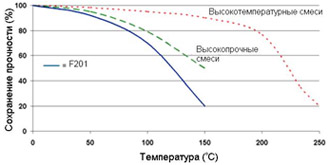

Permabond F200 - Зависимость прочности от температуры.Уменьшение прочности обратно пропорционально охлаждению при условии, что место соединения не перегружено. Кратковременное воздействие более высоких температур может быть приемлемо.

Химическая инертность

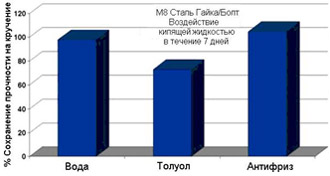

Permabond F200 - Химическая инертностьДанный продукт не рекомендуется использовать в соединениях, которые будут контактировать с паром или с чистым кислородом. Следует избегать длительного контакта с сильными кислотами, щелочами и сильно полярными растворителями.

Подготовка поверхности

Несмотря на то, что анаэробный клей допускает некоторое загрязнение поверхности, наилучший результат будет получен на чистой, сухой и обезжиренной поверхности. Рекомендуется использование очистителя Permabond Cleaner A.
На поверхностях с обычной шероховатостью (~25 мкм) достигается более прочное соединение, чем на полированных или загрунтованных поверхностях.
Для сокращения времени затвердевания, особенно на инертных поверхностях, таких как цинк, алюминий и нержавеющая сталь, возможно использование Permabond A905.

Нанесение клея

Permabond - Анаэробные фиксаторы коаксиальных соединенийФиксация коаксиальных соединений типа «вал-втулка»
Наносится по кругу, предпочтительно на охватывающую деталь. Монтируется вращательно-поступательными движениями.
Для более крупных деталей используйте тиксотропные материалы для предотвращения стекания клея. Убедитесь в том, что клей не попал в кольца шарикоподшипника или другие подвижные механизмы.

Хранение и транспортировка

Температура хранения
от 5 до 25°С
Срок годности
(при хранении в невскрытой заводской упаковке)
12 месяцев

Пользователям следует помнить, что со всеми материалами, как опасными, так и безопасными, следует обращаться в соответствии с нормами промышленной гигиены.
Ознакомиться с нормами промышленной гигиены можно из Листа данных по безопасности.

Для получения дополнительной информации свяжитесь с нами.
